Аналого-цифровой преобразователь

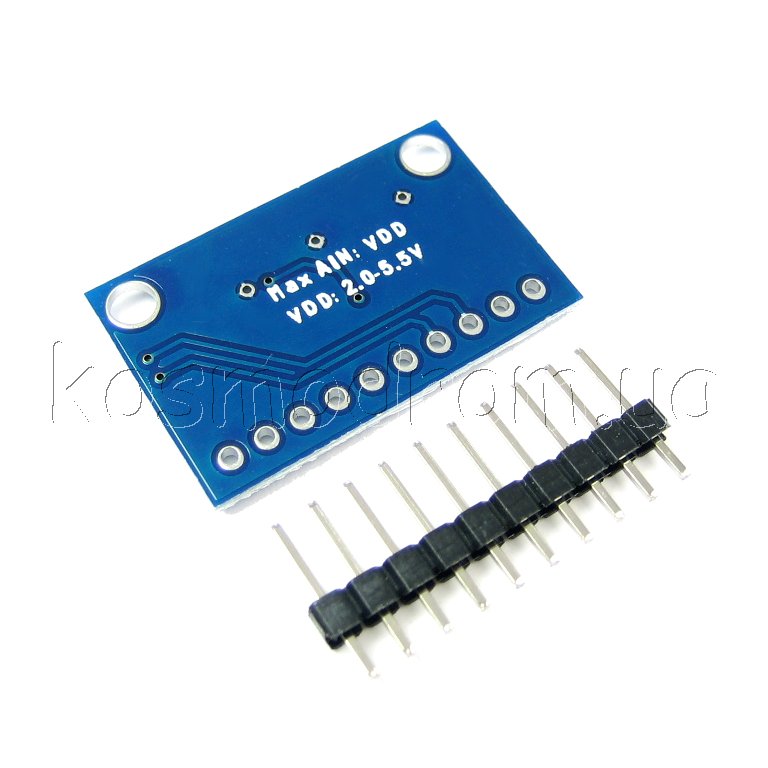

На модуле установлена микросхема ADS1115 – четырёхканальный 16-битный АЦП. Четыре канала могут быть как использованы поодиночке для измерения напряжения на них относительно земли, так и объединены в две пары дифференциальных входов для измерения разницы напряжений.

Максимальная частота выборок – 860 в секунду. Для точного замера напряжения используется встроенный ИОН с низким уровнем шумов. Для изменения адреса модуля на гребёнка выведен сигнал ADDR. При подтяжке ADDR к земле адрес модуля будет равен 0x48, к питанию – 0x49, к SDA – 0x4A, к SCL – 0x4B.

Модуль очень боится перенапряжения как по входам, так и по питанию.
Превышение напряжения более чем на 5% от напряжения питания выведет его из строя!

Для передачи данных ADS1115 использует интерфейс I2C. Адрес микросхемы задается с помощью вывода ADDR.

Особенности:
Разрешение: 16 бит
Программируемая частота дискретизации
Напряжение питания: 2...5,5 В.
Низкое потребление тока: 150 мкА в рабочем режиме
Внутренний источник опорного напряжения
4 входа (AIN0-AIN3), которые могут использоваться как два дифференциальных входа для измерения разности напряжения между входами, либо как 4 отдельных несимметричных входа, в этом случае напряжение измеряется между одним из входов и общим проводом
Программируемый выходной компаратор
Встроенный программируемый усилитель входного сигнала PGA: до х16
Интерфейс : I2C: 4-контактный по выбору адреса
