Предлагаемое устройство представляет малогабаритное и
надежное устройство записи и воспроизведения звука/речи – цифровой
диктофон с длительностью записи до 25 секунд.
Технические характеристики:
Напряжение питания, В: 2,4…5,5
Ток потребления:
режим хранения, не более - 0,5 мкА
режим запись/воспроизведение, не более - 20 мА
Общее время записи/воспроизведения, сек: 25
Частота дискретизации, кГц: 6,4
Время хранения данных, лет: 100
Количество циклов записи: >10000
Размеры печатной платы, мм: 31х28
Предлагаемое устройство представляет малогабаритное и
надежное устройство записи и воспроизведения звука/речи – цифровой
диктофон с длительностью записи до 25 секунд.
К устройству подключается электретный микрофон (входит
в комплект), с помощью которого производится запись звукового сигнала в
память устройства. Прослушивание записи осуществляется с
малогабаритного динамика, также входящего в комплект поставки.
Малое потребление энергии, в режиме хранения информации
практически равное нулю, позволяет не беспокоиться о замене элементов
питания как минимум несколько месяцев.
В устройстве применена энергонезависимая память, то есть записанная в неё информация не пропадает после отключения питания.
При желании получить более мощный звук, Вы можете подключить устройство к внешнему усилителю.
Области применения данного устройства очень широки: это
модернизация игрушек, моделей; театральные постановки, автоинформаторы
(автоответчики и т.п.) Дополнив модуль усилителем, Вы можете получить
оригинальный дверной звонок, а также велосипедный клаксон.

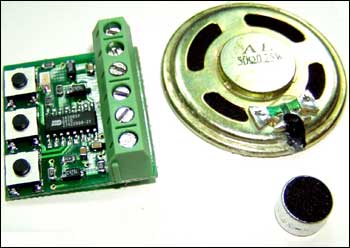

Комплект поставки:
- цифровой диктофон в сборе – 1 шт.;
- динамическая головка 0,25 Вт 50 Ом– 1 шт;
- микрофон электретный – 1 шт.;
- провод монтажный – 20 см.;
- инструкция по эксплуатации – 1 шт.
Подключение
1. Подключите входящий в комплект микрофон к разъёму XS1 «MIC» (полярность подключения непринципиальна);
2. Подключите входящую в комплект динамическую головку к разъёму XS2
«SPEAK» (полярность подключения непринципиальна);
3. Подайте питание 2,4…5,5В на разъём XS3, соблюдая полярность.
Работа с устройством:
Нажмите кнопку ТА1 (запись) и, удерживая её,
произнесите в микрофон речевое сообщение. Убедитесь, что светодиод VD1
индицирует режим записи свечением. Запись происходит всё время, пока
нажата кнопка ТА1 (максимум – до 25 секунд). По отпускании кнопки
запись прекращается.
Коротко нажмите кнопку ТА2 («полное прослушивание») и прослушайте запись.
Нажмите кнопку ТА3 («выборочное прослушивание») и, удерживая её, прослушайте запись.
В качестве источника питания могут выступать два-три
последовательно соединённых «пальчиковых» или «мизинчиковых» элемента
питания, а также один литиевый элемент типа CR2032 (напряжением 3В) и
т.п. Подойдут также лёгкие и ёмкие аккумуляторы напряжением 3,7В,
применяемые в мобильных телефонах.
| | |
|
