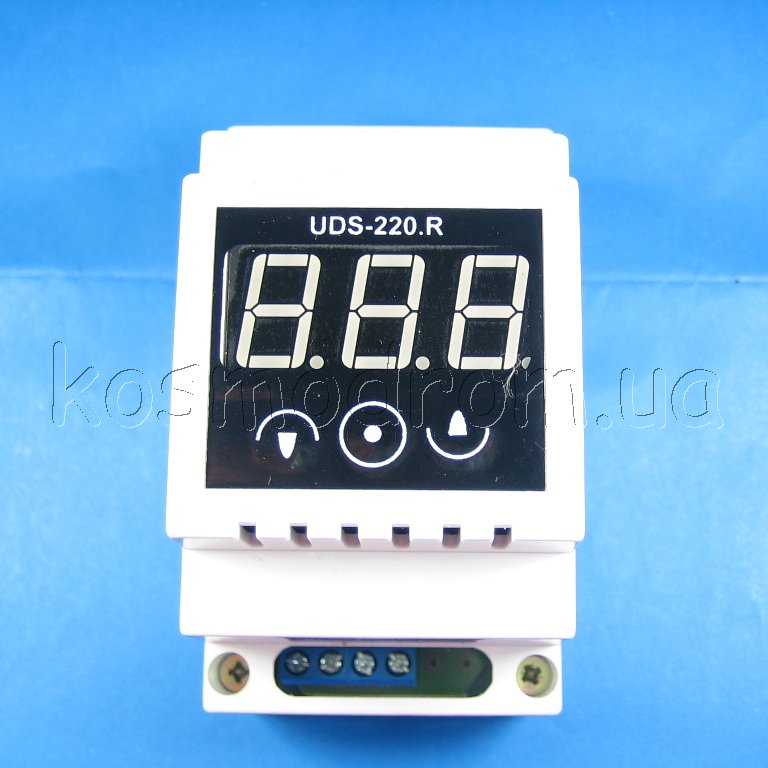

Таймер UDS-220R-TI
Назначение
Таймер предназначен для управления нагрузкой по заданным временным отсчетам
Технические характеристики таймера
• Потребляемая мощность: не более 5 Вт
• Напряжение питания: 220 В переменного тока
• Масса: не более 0,3 кг
• Диапазон установки времени:
ti1: 1…999 минут/секунд/ 1/10 сек.
ti2: 1…999 минут/секунд/ 1/10 сек.
• Шаг задания времени: 1 мин./сек./ 1/10 сек.
• Погрешность отсчета времени: 5 %
• Диапазон рабочих температур: +5…+50°С
• Число разрядов индикатора: 3
• Устройство управления нагрузкой: электромагнитное реле 5А.

Программирование прибора
Прибор имеет два режима РАБОТА и НАСТРОЙКА.
Режим РАБОТА:
При включении прибора на индикаторе отобразится надпись OFF.
После нажатия на кнопку ПУСК или ВВЕРХ прибор переходит в режим РАБОТА.
В режиме РАБОТА прибор, согласно установленному режиму, выводит текущее время на индикатор и производит управление нагрузкой. При нажатии на кнопку ВНИЗ произойдет остановка работы таймера и прибор переходит в режим готовности (OFF).
Режим НАСТРОЙКА:
установка новых значений
Установка всех параметров осуществляется нажатием кнопок ВВЕРХ и ВНИЗ. Фиксация значения параметра осуществляется следующим нажатием и удержанием кнопки ВВОД.
Переход в режим меню осуществляется нажатием кнопки ВВОД и удержанием её в течение секунды. При появлении надписи на индикаторе ti1 кнопку ВВОД следует отпустить. На индикаторе будет изображено заданное время 1 в режиме мигания. Установите параметр.
При появлении надписи на индикаторе St1 кнопку ВВОД следует отпустить. На индикаторе будет изображен шаг задания времени ti1 в режиме мигания. 0 - мин. 1 - сек. 2 – 1/10 сек. Установите параметр. Аналогично установите параметры времени ti2.

При появлении надписи на индикаторе rEG кнопку ВВОД следует отпустить. На индикаторе будет изображен номер режима работы таймера.
При выборе режима 0 прибор работает в следующем режиме:
После нажатия на кнопку ПУСК включается реле и происходит обратный отсчет заданного времени ti1. По достижении значения 0 реле отключается и прибор переходит в режим готовности (OFF).
При выборе режима 1 прибор работает в следующем режиме:
После нажатия на кнопку ПУСК включается реле и происходит обратный отсчет заданного времени ti1. По достижении значения 0 реле отключается и происходит обратный отсчет заданного времени ti2. Далее прибор опять включает реле и производит отсчет заданного времени ti1 и т.д. в цикле.
При выборе режима 2 прибор работает в следующем режиме:
После нажатия на кнопку ПУСК происходит обратный отсчет заданного времени ti1. По достижении значения 0 реле включается и происходит обратный отсчет заданного времени ti2. По достижении
значения 0 реле отключается и прибор переходит в режим готовности (rdY).
При выборе режима 3 прибор работает в следующем режиме:
После нажатия на кнопку ПУСК происходит обратный отсчет заданного времени ti1. По достижении значения 0 реле включается и происходит обратный отсчет заданного времени ti2. Далее прибор
отключает реле и производит отсчет заданного времени ti1 и т.д. в цикле.
После этого прибор переходит в режим РАБОТА.

В режиме НАСТРОЙКА - если в течении 3 сек не было произведено нажатий на кнопки прибор переходит в режим РАБОТА.
