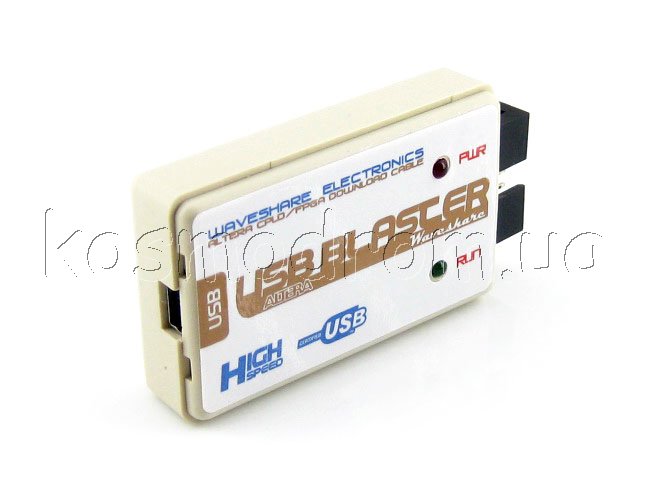

USB Blaster
V2 – загрузочный кабель с USB интерфейсом со стороны Host PC для
ПЛИС FPGA/ CPLD, а также для микросхем конфигурационной памяти (Active
Serial Configurations Devices и Enhanced Serial Configurations
Devices) компании ALTERA. USB Blaster V2 передает конфигурационные
данные от PC к ПЛИС через стандартный 10-контактный разъем. Вы
можете использовать кабель для многократной загрузки
конфигурационных данных в систему во время прототипирования или для
программирования данных в системе на производстве. Кабель
поддерживает три режима загрузки: AS, PS и JTAG. USB Blaster – это
высокоскоростной инструмент с высокой стабильностью, работающий в
диапазоне целевых напряжений 1.2...5 В. Изделие поддерживает
встроенный логический анализатор SignalTap II, а также программный
32-разрядный процессор NIOS II. Скорость загрузки в 2-3 раза выше,
чем у ряда других аналогичных изделий.
Загрузочный кабель совместим с такими интегрированными средами
разработки, как Quartus II, NIOS II IDE, NIOS II EDS. USB Blaster V2
оснащен светодиодами состояния. Красный светодиод индицирует наличие
питания кабеля, зеленый включается во время
загрузки/программирования.
Особенности:
Эксплуатационные качества:
поддержка серий ПЛИС ALTERA FPGA/ CPLD,
поддержка серий активных последовательных конфигурационных микросхем
ALTERA (Active Serial Configuration Devices),
поддержка серий расширенных конфигурационных микросхем ALTERA (Enhanced
Configuration Devices),
поддержка трех режимов загрузки: AS, PS, JTAG,
высокие скорость, стабильность обеспечиваются FT245R+CPLD,
поддержка целевых напряжений 1.2-5 В,
поддержка встроенного логического анализатора SignalTap II,
поддержка встроенного процессора Nios II;
ПО: (см. ссылки в файле PDF)
интегрированная среда разработки Quartus II,
интегрированная среда разработки NIOS II IDE,
интегрированная среда разработки NIOS II EDS;
Поддерживаемые микросхемы:
CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. д.,
FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K,
APEX 20K and FLEX 10K и т. д.,
активные последовательные конфигурационные микросхемы, включая
EPCS1, EPCS4, EPCS16 и т. д.,
конфигурационные микросхемы, включая EPC1, EPC4 и т. д.;
Дополнительные характеристики:
высокая скорость загрузки: близко к оригинальному ALTERA USB Blaster,
скорость загрузки в 2-3 раза быстрее, чем в ряде аналогичных
изделий;
Подключение к PC:
через USB 2.0 interface;
Подключение:
целевая плата может быть подключена к выходному 10-контактному
разъему USB Blaster V2 с использованием режимов JTAG, AS, PS. |
