AT90S1200

8- ми разрядный AVR® микроконтроллер с 1 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Не рекомендован в новых разработках см ATtiny2313

Отличительные особенности:

• AVR® - высокая производительность и RISC архитектура с низким энергопотреблением
• 89 мощных инструкций - большинство выполняются за один такт
• 1 Кбайт Flash- памяти с поддержкой внутрисистемного программирования
      SPI- последовательный интерфейс для загрузки программного кода
      Ресурс: 1000 циклов записи/ стирания
• 64 байта EEPROM:
      Ресурс: 100 000 циклов запись/ стирание
• Рабочие регистры общего назначения 32 х 8
• 15 программируемых линий I/O
• Питание V_CC: от 2.7 В до 6.0 В
• Полностью статический режим работы:
      От 0 до 12 МГц, при питании от 4.0 В до 6.0 В
      От 0 до 4 МГц, при питании от 2.7 В до 6.0 В
• Производительность, вплоть до 12 MIPS при 12 МГц
• Один 8-ми разрядный таймер/ счетчик с отдельным предварительным делителем частоты
• Внешние и внутренние источники прерывания
• Программируемый следящий таймер с встроенным тактовым генератором
• Встроенный аналоговый компаратор
• Экономичные режимы ожидания и пониженного энергопотребления
• Программируемая блокировка для безопасности программного обеспечения
• 20 выводов
• Возможность выбора работы с встроенным RC генератором (не требуется подключение внешних компонентов)

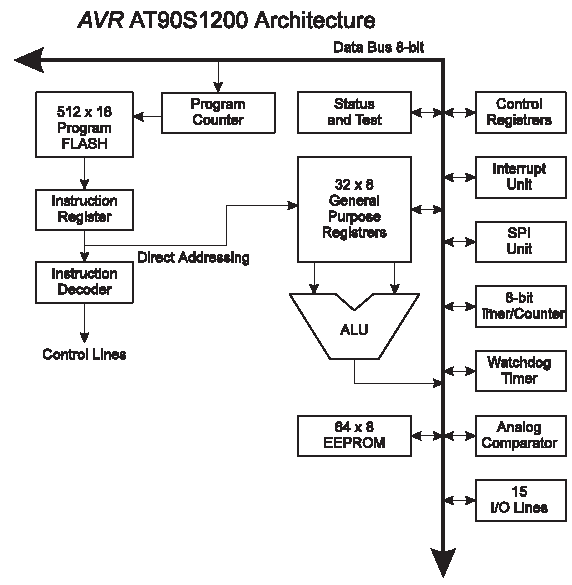

Блок- схема:

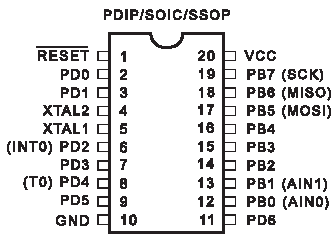

Расположение выводов:

Описание:

AT90S1200 является 8-ми разрядным CMOS микроконтроллером с низким энергопотреблением, основанным на усовершенствованной AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, AT90S1200 достигает производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

Архитектура также эффективно поддерживает языки высокого уровня, как и ультра- уплотненные программы на ассемблерном коде. AT90S1200 имеет: 1 Кбайт Flash - памяти с поддержкой внутрисистемного программирования, 64 байт EEPROM, 15 линий I/O общего назначения, 32 рабочих регистра общего назначения, внутренние и внешние прерывания, программируемый следящий таймер с встроенным тактовым генератором и программируемый последовательный порт SPI для загрузки программ, а также, два программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle Mode» останавливает CPU, но позволяет функционировать регистрам, таймеру/ счетчику, следящему таймеру и системе прерываний. Режим экономии энергопотребления «Power Down» сохраняет значения регистров, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации.

Устройство производится с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память с поддержкой внутрисистемного программирования обеспечивает возможность перепрограммирования программного кода в составе системы, посредством SPI последовательного интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получился высокопроизводительный микроконтроллер AT90S1200, обеспечивающий гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR AT90S1200 поддерживается полным набором программ и пакетов для разработки, включая: макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.
