AT90S2313

8- ми разрядный AVR® микроконтроллер с 2 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Не рекомендован в новых разработках см ATtiny2313

Отличительные особенности:

• AVR® - высокая производительность и RISC архитектура с низким энергопотреблением
• 118 мощных инструкций - большинство из них выполняются за один такт
• 2 Кбайт Flash- памяти с поддержкой внутрисистемного программирования
      SPI- последовательный
  интерфейс для загрузки программного кода     Ресурс: 1000 циклов записи/ стирания
• 128 байта EEPROM:
      Ресурс: 100 000 циклов запись/ стирание
• Рабочие регистры общего назначения 32 х 8
• 15 программируемых линий I/O
• Питание VCC: от 2.7 В до 6.0 В
• Полностью статический режим работы:
      От 0 до 10 МГц, при питании от 4.0 В до 6.0 В
      От 0 до 4 МГц, при питании от 2.7 В до 6.0 В
• Производительность, вплоть до 10 MIPS при 10 МГц
• Один 8-ми разрядный таймер/ счетчик с отдельным предварительным делителем частоты
• Один 16-ти разрядный таймер/ счетчик с отдельным предварительным делителем частоты с режимами сравнения и захвата
• Полнодуплексный UART
• Выбираемые 8, 9, или 10-ти разрядные режимы широтно- импульсной модуляции (ШИМ)
• Внешние и внутренние источники прерывания
• Программируемый следящий таймер с встроенным тактовым генератором
• Встроенный аналоговый компаратор
• Экономичные режимы ожидания и пониженного энергопотребления
• Программируемая блокировка для безопасности программного обеспечения
• 20 выводов

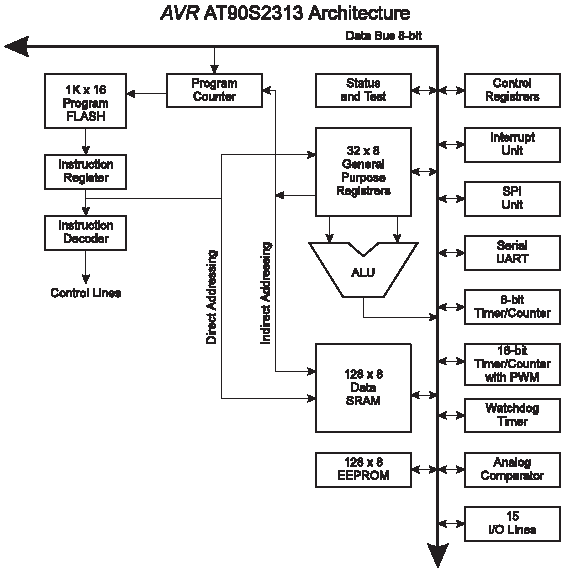

Блок- схема:

Расположение выводов:

Описание:

AT90S2313 является 8-ми разрядным CMOS микроконтроллером с низким энергопотреблением, основанным на усовершенствованной AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, AT90S2313 достигает производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

AT90S2313 имеет: 2 Кбайт Flash - памяти с поддержкой внутрисистемного программирования, 128 байт EEPROM, 15 линий I/O общего назначения, 32 рабочих регистра общего назначения, универсальные таймеры/ счетчики с режимами сравнения, внутренние и внешние прерывания, программируемый UART последовательного типа, программируемый следящий таймер с встроенным тактовым генератором и программируемый последовательный порт SPI для загрузки программ в Flash память, а также, два программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle Mode» останавливает CPU, но позволяет функционировать SRAM, таймеру/ счетчикам, SPI порту и системе прерываний. Режим экономии энергопотребления «Power Down» сохраняет значения регистров, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации.

Устройство производится с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память с поддержкой внутрисистемного программирования обеспечивает возможность перепрограммирования программного кода в составе системы, посредством SPI последовательного интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получился высокопроизводительный микроконтроллер AT90S2313, обеспечивающий гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR AT90S2313 поддерживается полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.
