AT90S2333, AT90LS2333, AT90S4433, AT90LS4433

8- ми разрядные AVR® микроконтроллеры с 2 Кбайт/ 4 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Отличительные особенности:

• AVR® - высокая производительность и RISC архитектура с низким энергопотреблением
      118 мощных инструкций - большинство из них выполняются за один такт
      32 х 8 рабочих регистров общего назначения
      Производительность, вплоть до 8 MIPS при 8 МГц

• Данные и энергонезависимая программная память:
      2 Кбайт/ 4 Кбайт Flash- памяти с поддержкой
      внутрисистемного программирования
      (ISP), ресурс записи/ стирания 1000 циклов
      128 байт SRAM
      128/ 256 байт EEPROM с поддержкой внутрисистемного
      программирования, ресурс записи/ стирания 100 000 циклов
      Программируемая блокировка для безопасности содержимого Flash и EEPROM памяти

• Периферия:
      Один 8-ми разрядный таймер/ счетчик с отдельным предварительным делителем частоты
      Расширенный 16-ти разрядный таймер/ счетчик с отдельным
      предварительным делителем частоты с режимами сравнения,
      захвата и 8-ми/ 9-ти, или 10-ти разрядной ШИМ
      Встроенный аналоговый компаратор
      Программируемый следящий таймер с встроенным тактовым генератором
      Программируемый UART
      6- ти канальный, 10-ти разрядный АЦП
      SPI последовательный интерфейс ведущий/ ведомый

• Специальные функции микроконтроллера:
      Цепь инициализации при аварийном отключении питания
      Усовершенствованная цепь инициализации при включении питания
      Режимы пониженного энергопотребления:
         Покоя (Idle)
         Отключения (Power Down)
      Внешние и внутренние источники прерывания

• Характеристики:
      Низкое энергопотребление, техпроцесс быстродействующей CMOS
      Полностью статический режим работы
• Потребляемый ток при 4 МГц, 3 В, 25°С
      Активный режим: 3.4 мА
      Режим покоя: 1.4 мА
      Режим отключения: <1 мкА
• I/O и тип корпуса:
      20 программируемых шин I/O
      28-pin PDIP и 32-pin TQFP
• Напряжение питания:
      от 2.7 В до 6.0 В для AT90LS2333/AT90LS4433
      от 4.0 В до 6.0 В для AT90S2333/AT90S4433
• Быстродействие: от 0 до 4 МГц (AT90LS2333/AT90LS4433)
• Быстродействие: от 0 до 8 МГц (AT90S2333/AT90S4433)

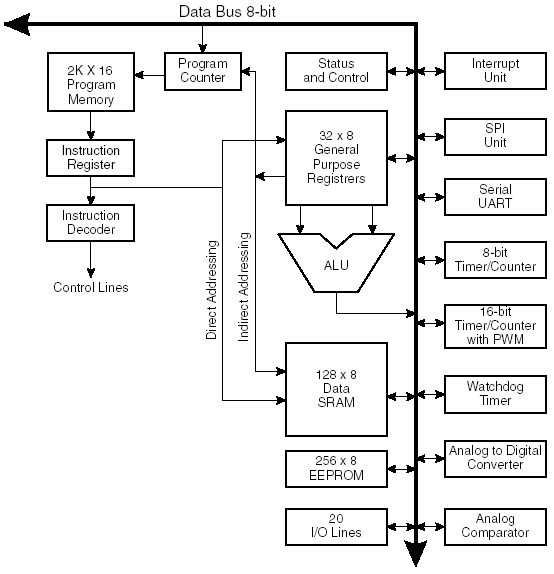

Блок- схема:

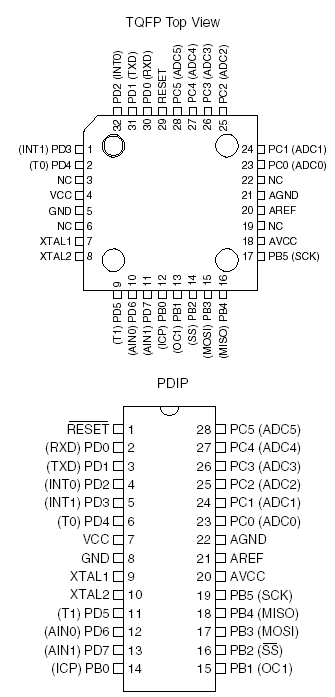

Расположение выводов:

Описание:

AT90S2333/4433 являются 8-ми разрядными CMOS микроконтроллерами с низким уровнем энергопотребления, основанными на усовершенствованной AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, AT90S2333/4433 достигают производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

AT90S2333/4433 имеют: 2 Кбайт/ 4 Кбайт Flash - памяти с поддержкой внутрисистемного программирования, 128/256 байт EEPROM, 20 линий I/O общего назначения, 32 рабочих регистра общего назначения, два универсальных таймера/ счетчика с режимами сравнения, внутренние и внешние прерывания, программируемый последовательный UART, 6-ти канальный, 10-ти разрядный АЦП, программируемый следящий таймер с встроенным тактовым генератором и программируемый последовательный порт SPI для загрузки программ в Flash память, а также, два программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle» останавливает CPU, но оставляет функционировать SRAM, таймер/ счетчики, SPI порт и систему прерываний. Режим экономии энергопотребления «Power Down» сохраняет значения регистров, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации.

Устройства производятся с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память с поддержкой внутрисистемного программирования обеспечивает возможность перепрограммирования программного кода в составе системы, посредством SPI последовательного интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получились высокопроизводительные микроконтроллеры AT90S2333/4433, обеспечивающие гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR AT90S2333/4433 поддерживаются полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.
