ATmega1281/2561/V , ATmega640/1280/2560/V

8-разр. микроконтроллеры с внутрисистемно-программируемой флэш-памятью

Отличительные особенности:

• Высокопроизводительный, маломощный 8-разр. AVR-микроконтроллер
• Усовершенствованная RISC-архитектура

  - Мощный набор из 135 инструкций, большинство из которых выполняются за один машинный цикл

  - 32 x 8 рабочих регистров общего назначения

  - Полностью статическая работа

  - Производительность до 16 млн. оп. в сек. при тактовой частоте 16 МГц

  - Встроенное двухтактное умножающее устройство

• Энергонезависимые памяти программ и данных

  - Внутрисистемно-программируемая флэш-память размером 64кбайт/128 кбайт/256 кбайт с износостойкостью 10 тыс. циклов запись/стирание

  - Опциональный загрузочный сектор с раздельными битами защиты

  - Возможность самопрограммирования программой в загрузочном секторе

  - Поддержка чтения во время записи

  - 4 кбайт ЭСППЗУ с изностойкостью 100 тыс. циклов записи/стирания

  - 8 кбайт внутреннего статического ОЗУ

  - Внешнее адресное пространство емкостью до 64 кбайт

  - Программируемая защита кода программы

• Интерфейс JTAG (совместим со стандартом IEEE 1149.1)

  - Граничное сканирование в соответствии со стандартом JTAG

  - Расширенные функции встроенной отладки

  - Программирование флэш-памяти, ЭСППЗУ, конфигурационных бит и бит защиты через интерфейс JTAG

• Отличительные особенности периферийных устройств

  - Два 8-разр. таймера-счетчика с отдельным предделителем и режимом сравнения

  - Четыре 16-разр. таймера-счетчика с отдельными предделителем, режимами сравнения и захвата

  - Счетчик реального времени с отдельным генератором

  - Четыре 8-разр. ШИМ-канала

  - Шесть/двенадцать ШИМ-каналов с программируемой разрешающей способностью от 2 до 16 разрядов (ATmega1281/2561, ATmega640/1280/2560)

  - Модулятор выхода сравнения

  - 8/16-канальный 10-разр. АЦП

  - 2/4 программируемых последовательных УСАПП (ATmega1281/2561, ATmega640/1280/2560)

  - Ведущий/подчиненный последовательный интерфейс SPI

  - 2-пров. последовательный интерфейс для побайтной передачи

  - Программируемый сторожевой таймер с отдельным встроенным генератором

  - Встроенный аналоговый компаратор

  - Прерывание и возобновление работы по изменению состояния выводов

• Специальные особенности микроконтроллера

  - Сброс при подаче питания

  - Встроенный калиброванный генератор

  - Внутренние и внешние источники прерывания

  - Шесть экономичных режимов: холостой ход (Idle), снижение шумов АЦП (ADC Noise Reduction), экономичный (Power-save), пониженная мощность (Power-down), дежурный (Standby) и расширенный дежурный (Extended Standby)

• Ввод-вывод и корпуса

  - 51/86 программируемых линий ввода-вывода (ATmega1281/2561, ATmega640/1280/2560)

  - 64-выв. (ATmega1281/2561)

  - 100-выв. (ATmega640/1280/2560)

  - 100-выв. TQFP (опциональный 64-выв TQFP)

• Температурный диапазон:

  - Промышленный -40°C…+85°C

• Градации по быстродействию:

  - ATmega1281/2561V/ATmega640/1280/2560V:

  0 - 4 МГц при 1.8 - 5.5В, 0 - 8 МГц при 2.7 - 5.5В

  - ATmega640/1280/1281/2560/2561:

  0 - 8 МГц при 2.7 - 5.5В, 0 - 16 МГц при 4.5 - 5.5В

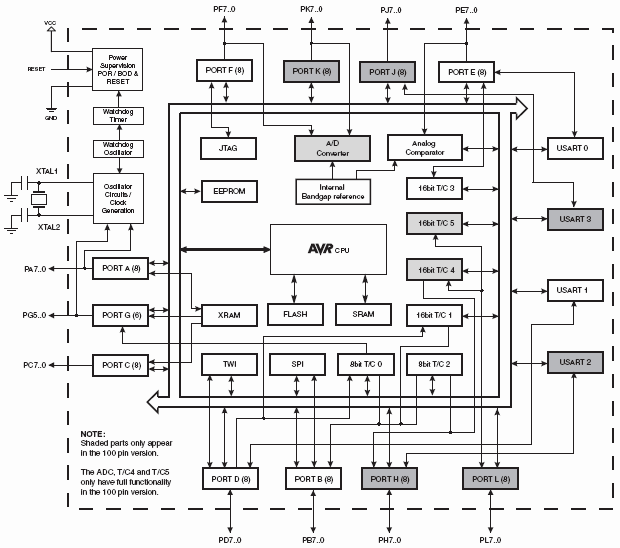

Блок-схема:

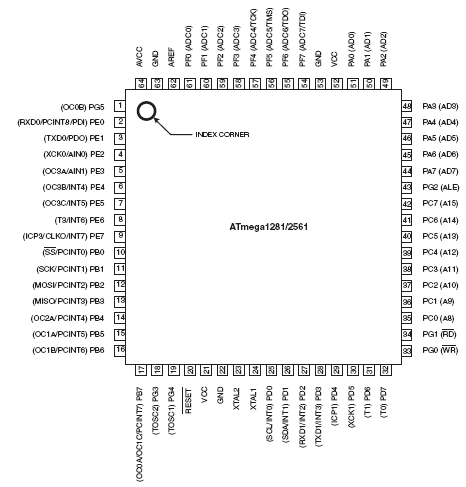

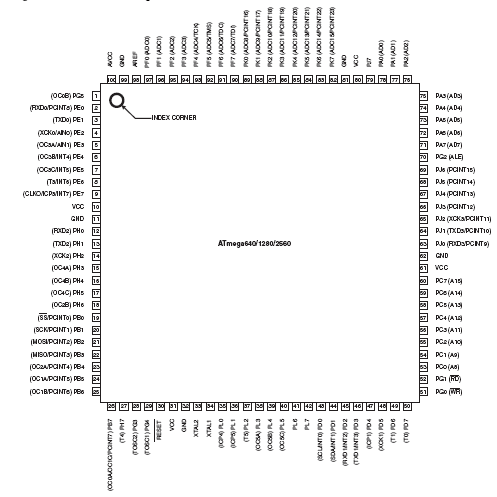

Расположение выводов:

Описание:

ATmega640/1280/1281/2560/2561 - маломощный 8-разр. КМОП микроконтроллер, выполненный на основе AVR-ядра с RISC-архитектурой. За счет выполнения большинства инструкций за один машинный цикл ATmega640/1280/1281/2560/2561 достигает производительности 1 млн. операций в секунду при тактовой частоте 1 МГц.

AVR ядро объединяет богатый набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра непосредственно подключены к АЛУ (арифметико-логическое устройство), что позволяет указывать два регистра в одной инструкции и выполнить ее за один цикл. Данная архитектура обладает большей эффективностью кода и в 10 раз большей производительностью по сравнению с CISC микроконтроллерами.

ATmega640/1280/1281/2560/2561 содержит следующие узлы: 64/128/256 кбайт внутрисхемно-программируемой флэш-памяти с возможностью чтения во время записи, 4 кбайт ЭСППЗУ, 8 кбайт статического ОЗУ, 54/86 линий ввода-вывода, 32 рабочих регистра общего назначения, часы реального времени, шесть гибких таймеров-счетчиков с режимами сравнения и ШИМ , 4 УСАПП, 2-проводной последовательный интерфейс с побайтной передачей, 16-канальный 10-разрядный АЦП с опциональным дифференциальным входным каскадом и программируемым усилением, программируемый сторожевой таймер с внутренним генератором, последовательный порт SPI, JTAG интерфейс для сканирования адресного пространства, реально-временной отладки и программирования, а также шесть программно настраиваемых режимов управления энергопотреблением. Режим холостого хода (Idle) останавливает ЦПУ, но оставляет в работе статическое ОЗУ, таймеры-счетчики, порт SPI и систему прерываний. Режим пониженного потребления (Power-down) сохраняет содержимое регистров, но останавливает генератор, выключает все встроенные функции до появления следующего запроса на прерывание или аппаратного сброса. В экономичном режиме (Power-save) асинхронный таймер продолжает работать, позволяя пользователю его использовать, а остальные устройства отключены. В режиме снижения шумов АЦП (ADC Noise Reduction) останавливается ЦПУ и все модули ввода-вывода, за исключением асинхронного таймера и АЦП, тем самым минимизируется влияние цифрового шума на результат преобразования В дежурном режиме (Standby) генератор на кварцевом резонаторе запущен, а остальная часть отключена. Данный режим позволяет реализовать быстрый запуск в комбинации с малым потреблением. В расширенном дежурном режиме (Extended Standby) и основной генератор и асинхронный таймер продолжают работать.

Микроконтроллеры выпускается по разработанной Atmel технологии энергонезависимой памяти высокой емкости. Встроенная ISP флэш-память может внутрисхемно перепрограммироваться через последовательный интерфейс SPI, обычным программатором энергонезависимой памяти или запущенной программой в секторе начальной загрузки AVR ядра. Программа в секторе начальной загрузки может использовать любой интерфейс для записи программы. Программа в секторе начальной загрузки выполняется даже при обновлении флэш-памяти приложения, обеспечивая действительную возможность чтения во время записи. За счет комбинирования 8-разрядного RISC ЦПУ с внутрисхемно самопрограммируемой флэш-памятью на одном кристалле, позволило ATmega640/1280/1281/2560/2561 быть мощным микроконтроллером, обеспечивающего высокую универсальность и обладающего низкой стоимостью, что делает его применение идеальным для построения встроенных систем управления.

ATmega640/1280/1281/2560/2561 поддерживается полным набором инструментальных и программных средств для разработки приложений, в т.ч.: Cи-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы, оценочные наборы.

Информация для заказа:

1. Альтернативная версия корпуса без содержания свинца.
