ATmega16, ATmega16L

8-разрядные микроконтроллеры с 16 Кбайтами внутрисистемно программируемой Flash памяти

Отличительные особенности:

  • 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
  • Прогрессивная RISC архитектура
      130 высокопроизводительных команд, большинство команд выполняется за один тактовый цикл
      32 8-разрядных рабочих регистра общего назначения
      Полностью статическая работа
      Производительность приближается к 16 MIPS (при тактовой частоте 16 МГц)
      Встроенный 2-цикловый перемножитель
  • Энергонезависимая память программ и данных
      16 Кбайт внутрисистемно программируемой Flash памяти (In-System Self-Programmable Flash)
      Обеспечивает 1000 циклов стирания/записи
      Дополнительный сектор загрузочных кодов с независимыми битами блокировки
    Внутрисистемное программирование встроенной программой загрузки
      Обеспечен режим одновременного чтения/записи (Read-While-Write)
      512 байт EEPROM
      Обеспечивает 100000 циклов стирания/записи
      1 Кбайт встроенной SRAM
      Программируемая блокировка, обеспечивающая защиту программных средств пользователя
  • Интерфейс JTAG (совместимый с IEEE 1149.1)
      Возможность сканирования периферии, соответствующая стандарту JTAG
      Расширенная поддержка встроенной отладки
      Программирование через JTAG интерфейс: Flash, EEPROM памяти, перемычек и битов блокировки
  • Встроенная периферия
      Два 8-разрядных таймера/счетчика с отдельным предварительным делителем, один с режимом сравнения
      Один 16-разрядный таймер/счетчик с отдельным предварительным делителем и режимами захвата и сравнения
      Счетчик реального времени с отдельным генератором
      Четыре канала PWM
      8-канальный 10-разрядный аналого-цифровой преобразователь
      8 несимметричных каналов
      7 дифференциальных каналов (только в корпусе TQFP)
      2 дифференциальных канала с программируемым усилением в 1, 10 или 200 крат (только в корпусе TQFP)
      Байт-ориентированный 2-проводный последовательный интерфейс
      Программируемый последовательный USART
      Последовательный интерфейс SPI (ведущий/ведомый)
      Программируемый сторожевой таймер с отдельным встроенным генератором
      Встроенный аналоговый компаратор
  • Специальные микроконтроллерные функции
      Сброс по подаче питания и программируемый детектор кратковременного снижения напряжения питания
      Встроенный калиброванный RC-генератор
      Внутренние и внешние источники прерываний
      Шесть режимов пониженного потребления: Idle, Power-save, Power-down, Standby, Extended Standby и снижения шумов ADC
  • Выводы I/O и корпуса
      32 программируемые линии ввода/вывода
      40-выводной корпус PDIP и 44-выводной корпус TQFP
  • Рабочие напряжения
      2,7 - 5,5 В (ATmega16L)
      4,5 - 5,5 В (ATmega16)
  • Рабочая частота
      0 - 8 МГц (ATmega16L)
      0 - 16 МГц (ATmega16)

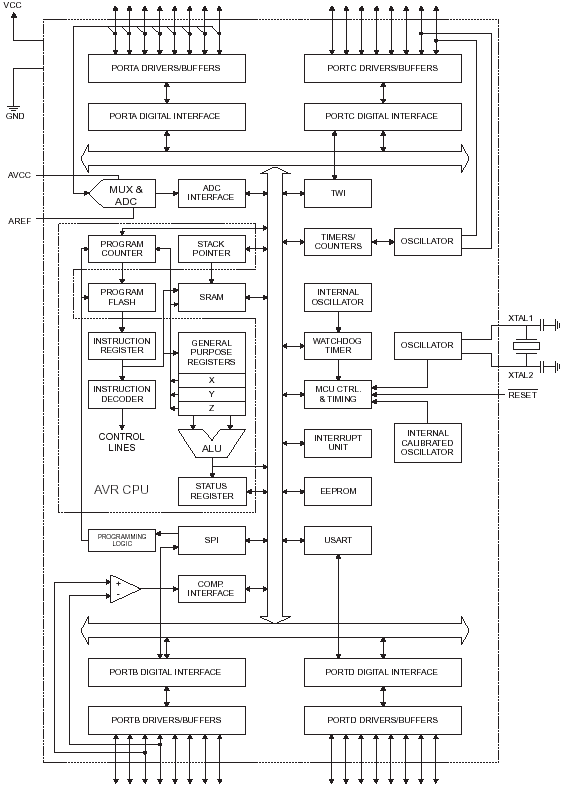

Блок- схема ATmega16:

Блок- схема ATmega16

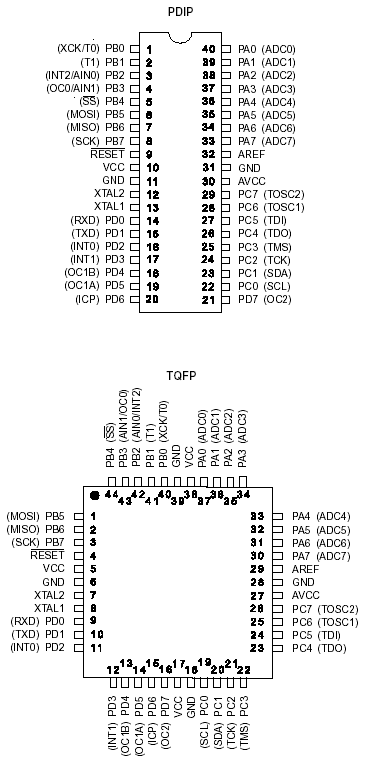

Расположение выводов ATmega16:

Расположение выводов ATmega16
