ATmega161, ATmega161L

8-ми разрядные AVR® микроконтроллеры с 16 Кбайт Flash памятью с поддержкой внутрисистемного программирования

Отличительные особенности:

  • Высокопроизводительный, 8-ми разрядный AVR® микроконтроллер с низким уровнем энергопотребления
  • Усовершенствованная RISC архитектура:
        130 мощных инструкций - большинство выполняются за один такт
        32 х 8 рабочих регистров общего назначения + регистры управления периферией
        Полностью статическое функционирование
        Производительность, вплоть до 8 MIPS при 8 МГц
        Встроенный 2-х тактный умножитель
  • Память данных и программного кода:
        16 Кбайт Flash- энергонезависимая программная память с поддержкой внутрисистемного программирования, ресурс: 1000 циклов запись/ стирание
        Опционная память загрузчика кода с независимыми разрядами блокировки, авто-программирование разделов памяти программного кода и данных
  • 512 байт энергонезависимой памяти EEPROM с поддержкой внутрисистемного программирования, ресурс: 100 000 циклов записи/ стирания
  • 1 Кбайт встроенной SRAM
  • Программируемая блокировка для безопасности содержимого Flash и EEPROM
  • Периферия:
        Два 8-ми разрядных таймера/ счетчика с отдельным предварительным делителем частоты и ШИМ
        Расширенная система с 16-ти разрядным таймером/ счетчиком с отдельным предварительным делителем частоты режимами сравнения и захвата, а также с 8-ми, 9-ти и 10-ти разрядным ШИМ
        Двухканальный программируемый последовательный UART
        Ведущий/ ведомый SPI- последовательный интерфейс
        Контроллер реального времени (RTC) с выделенным тактовым генератором
        Программируемый следящий таймер с встроенным генератором
        Встроенный аналоговый компаратор
        Специализированные функции микроконтроллера:
        Функции инициализации при включении питания и определение аварийного отключения питания
        Внешние и внутренние источники прерывания
        Режимы пониженного энергопотребления:
          Покоя (Idle), экономичный (Power Save) и отключения (Power Down)
  • Функции I/O и корпус:
        35 программируемых линий I/O, 8 выходных линий, 8 входных линий
        корпус 40-pin PDIP, 44-pin PLCC и TQFP
  • Напряжение питания:
        От 2.7 В до 5.5 В (ATmega161L), от 4.0 В до 5.5 В (ATmega161)
  • Диапазон тактовых частот:
        От 0 до 4 МГц (ATmega161L)
        От 0 до 8 МГц (ATmega161)
  • Коммерческий и индустриальный диапазоны эксплуатационных температур

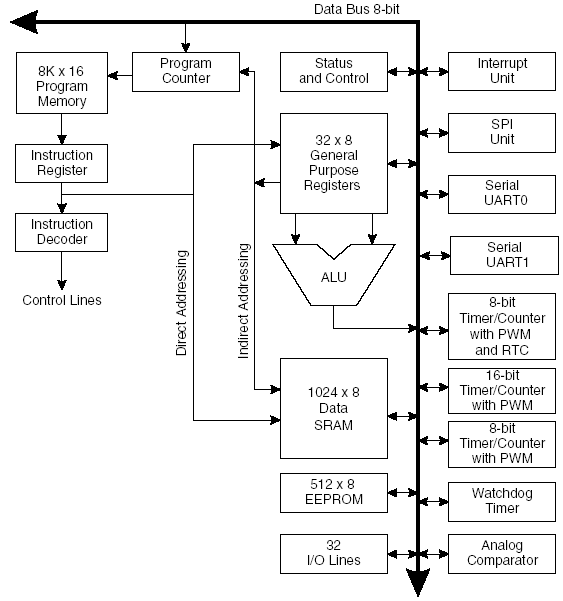

Блок- схема ATmega161:

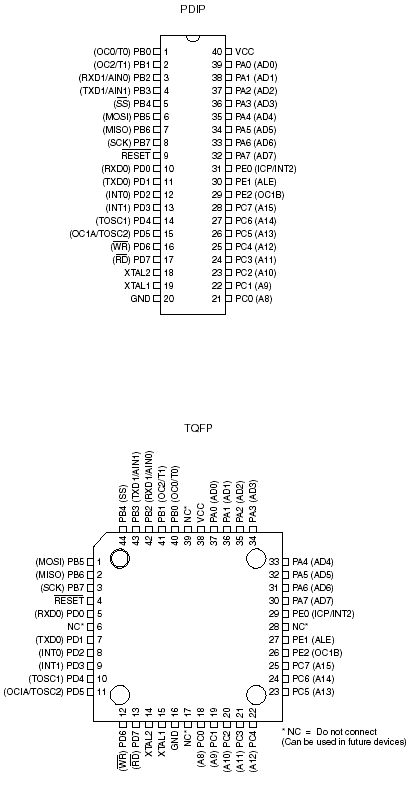

Расположение выводов:


Описание:

ATmega161 является 8-ми разрядным CMOS микроконтроллером с низким уровнем энергопотребления, основанным на AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, ATmega161 достигает производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR, основанное на усовершенствованной RISC архитектуре, содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

ATmega161 имеет: 16 Кбайт Flash - памяти с поддержкой функций внутрисистемного, или само- программирования, 512 байт EEPROM, 1Кбайт SRAM, 35 линий I/O общего назначения, 32 рабочих регистра общего назначения, контроллер реального времени (RTC), 3 универсальных таймера/ счетчика с режимами сравнения, внутренние и внешние прерывания, 2 программируемых последовательных UART, программируемый следящий таймер с встроенным тактовым генератором, SPI- последовательный порт, а также, три программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle Mode» останавливает CPU, но позволяет функционировать SRAM, таймеру/ счетчикам, порту SPI и системе прерываний. Режим экономии энергопотребления «Power Down» сохраняет содержимое регистров и SRAM, но останавливает тактовый генератор, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации. В режиме экономии энергопотребления (Power Save) тактовый генератор таймера продолжает функционировать, позволяя пользователю поддерживать контроль времени в то время, как все остальные функции микроконтроллера отключены.

Устройство производится с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Встроенная Flash - память обеспечивает возможность перепрограммирования программного кода в составе системы с помощью функции авто- программирования с загрузочным блоком, посредством последовательного SPI- интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получился высокопроизводительный микроконтроллер ATmega161, обеспечивающий гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления.

AVR ATmega161 поддерживается полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.
