ATmega162, ATmega162V, ATmega162U, ATmega162L

8-разрядный микроконтроллер с внутрисхемно программируемой флэш-памятью емкостью 16 кбайт

Отличительные особенности:

• Высокоэффективный, экономичный 8-разрядный AVR микроконтроллер
• Усовершенствованная RISC архитектура
      - Мощная система команд с 131 инструкциями, большинство из которых выполняются за один машинный цикл
      - 32 восьмиразрядных рабочих регистров общего назначения
      - Полностью статическое функционирование
      - Производительность до 16 млн. оп./ сек. при задающей частоте 16 МГц
      - Встроенное умножение за 2 цикла
• Энергонезависимые память программ и данных
      - ;16 кбайт внутрисхемно программируемой флэш-памяти с возможностью самозаписи
        Долговечность: 1,000 циклов «запись-стирание»
        Долговечность: 10,000 циклов «запись-стирание» для ATmega162U
      Возможность создания сектора предварительной загрузки с раздельными битами защиты
        Возможность внутрисхемного программирования программой во встроенном секторе начальной загрузки
        Возможность считывания во время записи
      - 512 байт ЭППЗУ (EEPROM)
        Долговечность: 100,000 циклов «запись-стирание»
      - 1 кбайт внутреннего статического ОЗУ
      - Возможность организации внешней области памяти размером до 64 кбайт
      - Программирование битов защиты программного обеспечения
• Интерфейс JTAG ( совместимость со стандартом IEEE 1149.1)
      - Возможность сканирования адресов в соответствии с JTAG стандартом
      - Поддержка функций внутрисхемной отладки
      - Программирование флэш-памяти, ЭППЗУ, битов защиты и настроек через интерфейс JTAG
• Периферийные устройства
      - Два 8-разрядных таймера-счетчика с отдельными предделителями и режимами компаратора
      - Два 16-разрядных таймера-счетчика с отдельными предделителями, режимами компаратора и режимами захвата фронтов
      - Часы реального времени с отдельным генератором
      - Шесть каналов ШИМ (широтно-импульсная модуляция)
      - Два программируемых последовательных УСАПП (устройство синхронной или асинхронной приемопередачи)
      - Последовательный интерфейс SPI с режимами главный и подчиненный
      - Программируемый сторожевой таймер с отдельным встроенным генератором
      - Встроенный аналоговый компаратор
• Специальные функции микроконтроллера
      - Сброс при подаче питания и программируемый супервизор питания
      - Встроенный калиброванный RC-генератор
      - Внутренние и внешние источники запросов на прерывание
      - Пять режимов управления энергопотреблением: холостой ход (Idle), экономичный (Power-saves), пониженное потребление (Power-down), дежурный (Standby) и расширенный дежурный (Extended Standby)
• Ввод-вывод и корпуса
      - 35 программируемых линий ввода-вывода
      - 40-выв. PDIP, 44-выв. TQFP и 44-выв. MLF
• Напряжение питания
      - 1.8 - 3.6 В для ATmega162V
      - 2.4 - 4.0 В для ATmega162U
      - 2.7 - 5.5 В для ATmega162L
      - 4.5 - 5.5 В для ATmega162
• Рабочая частота
      - 0 - 1 МГц для ATmega162V
      - 0 - 8 МГц для ATmega162L/U
      - 0 - 16 МГц для ATmega162

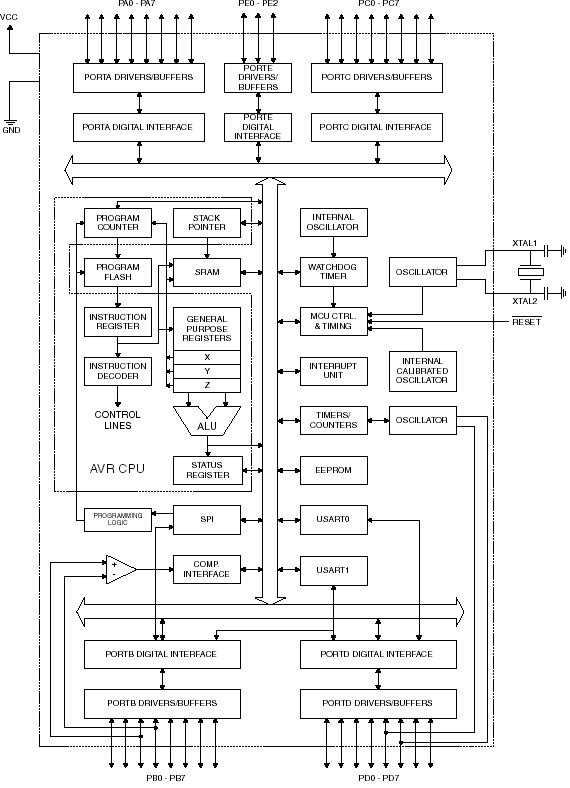

Блок- схема ATmega162:

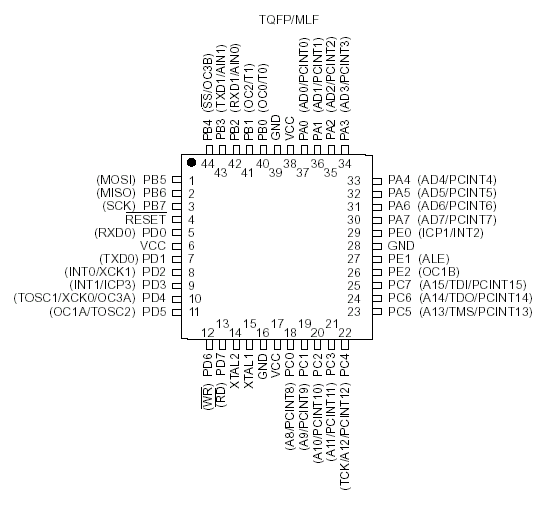

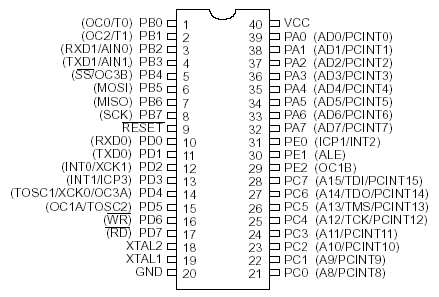

Расположение выводов ATmega162:

Общее описание:

ATmega162 – экономичный 8-разрядный микроконтроллер, основанный на усиленной AVR RISC архитектуре. ATmega162 обеспечивает производительность 1 млн. оп. в сек на 1 МГц синхронизации за счет выполнения большинства инструкций за один машинный цикл и позволяет оптимизировать потребление энергии за счет изменения частоты синхронизации.

AVR ядро объединяет богатый набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра непосредственно подключены к АЛУ (арифметико-логическое устройство), что позволяет указывать два регистра в одной инструкции и выполнить ее за один цикл. Данная архитектура обладает большей эффективностью кода и в 10 раз большей производительностью по сравнению с CISC микроконтроллерами.

ATmega162 обладает следующими возможностями: 16 кбайт внутрисхемно программируемой флэш-памяти с возможностью чтения во время записи, 512 байт ЭППЗУ, 1 кбайт статического ОЗУ, внешний интерфейс памяти, 35 линий ввода-вывода, 32 рабочих регистров общего назначения, JTAG интерфейс для сканирования адресного пространства, встроенная система отладки и программирования, четыре универсальных таймера-счетчика с режимами компаратора, внутренние и внешние запросы на прерывание, два последовательных программируемых УСАПП, программируемый сторожевой таймер с внутренним генератором, последовательный порт SPI и пять программно настраиваемых режимов управления энергопотреблением. Режим холостого хода (Idle) останавливает ЦПУ, но оставляет в работе статическое ОЗУ, таймеры-счетчики, порт SPI и систему прерываний. Режим пониженного потребления (Power-down) сохраняет содержимое регистров, но останавливает генератор, выключает все встроенные функции до появления следующего запроса на прерывание или аппаратного сброса. В экономичном режиме (Power-save) асинхронный таймер продолжает работать, позволяя пользователю его использовать, а остальные устройства отключены. В дежурном режиме (Standby) генератор на кварцевом резонаторе запущен, а остальная часть отключена. Данный режим позволяет реализовать быстрый запуск в комбинации с малым потреблением. В расширенном дежурном режиме (Extended Standby) и основной генератор и асинхронный таймер запущены.

Устройство выпускается по разработанной Atmel технологии энергонезависимой памяти высокой емкости. Встроенная ISP флэш-память может внутрисхемно перепрограммироваться через последовательный интерфейс SPI, обычным программатором энергонезависимой памяти или запущенной программой в секторе начальной загрузки AVR ядра. Программа в секторе начальной загрузки может использовать любой интерфейс для записи программы. Программа в секторе начальной загрузки выполняется даже при обновлении флэш-памяти приложения, обеспечивая действительную возможность чтения во время записи. За счет комбинирования 8-разрядного RISC ЦПУ с внутрисхемно самопрограммируемой флэш-памятью на одном кристалле, позволило ATmega162 быть мощным микроконтроллером, обеспечивающего высокую универсальность и обладающего низкой стоимостью, что делает его применение идеальным для построения встроенных систем управления.

ATmega162 поддерживается полным набором инструментальных и программных средств для разработки приложений, в т.ч. : Cи-компиляторы, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы, оценочные наборы.
