ATmega163, ATmega163L

8-битные AVR микроконтроллеры с 16К Байт внутрисистемно программируемой FLASH памяти.

Характеристики:

• Высокопроизводительные, мало потребляющие AVR 8- битные микроконтроллеры
• 130 исполняемых команд, большинство за один машинный такт
• 32 рабочих регистра общего назначения
• Полностью статический режим работы
• Производительность до 8 MIPS при 8 МГц
• Встроенный 2-х тактовый умножитель
• Энергонезависимая память программ и данных
• Внутрисистеммно самопрограммируемая FLASH память
• 16К байт с количеством циклов перепрограммирования до10 000.
• Опционно загрузочная область памяти (256-2К ) с независимыми ключевыми битами, внутрисистемное программирование встроенной загрузочной программой, без внешнего программатора
• 512 байт EEPROM с допустимым количеством циклов стирания записи до 100 000.
• 1024 байт внутренней SRAM
• Программируемый ключ защиты программ
• Периферийные функции
      два 8-битных таймера/счётчика с программируемым предделителем и режимом сравнения
      один 16-битный таймер/счётчик с программируемым предделителем, режимом сравнения и захвата
      счётчик реального времени с программируемым генератором
      три ШИМ генератора
      8-и канальный, 10-и битный АЦП
      байт- ориентированный, двухпроводный интерфейс
      программируемый USART
• Master/Slave SPI последовательный интерфейс
• Программируемыи Watchdog таймер с программируемым генератором
• Встроенный аналоговый компаратор
• Специальные функции
      Reset по включению питания и выключение при снижении напряжения питания
      Внутренний калиброванный RC генератор
• Внешние и внутренние источники прерывания
      Четыре экономичных режима: Idle, подавления шумов АЦП, экономичный, режим Выкл.
• Потребляемый ток при 4 МГц, 3.0 В, 25°С
      Активный- 5.0 мА
      Idle- 1.9 мА
      Выкл.- 1А
• 32 программируемых вывода вход-выход
• 40 выводной корпус PDIP и 44 выводной корпус TQFP
• Напряжение питания:
      2.7 В до 5.5 В для ATmega163L
      4.5 В до 5.5 В для Atmega163
• Тактовая частота:
      0-4 МГц Atmega163L
      0-8 МГц Atmega163

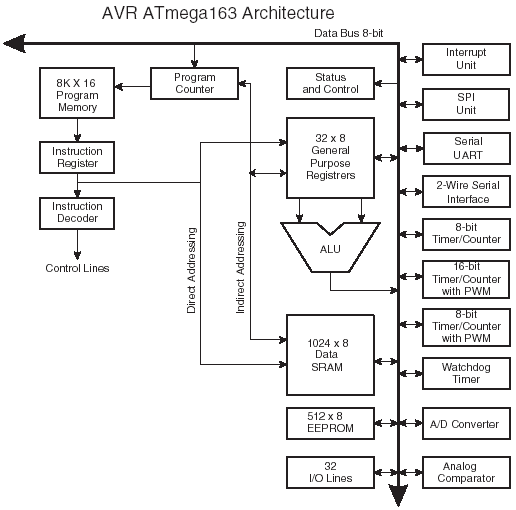

Блок- схема:

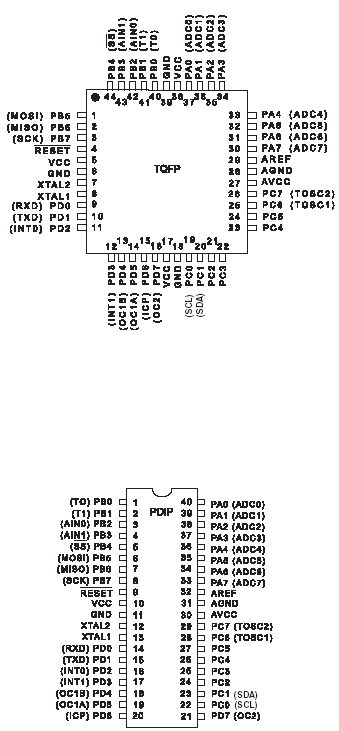

Расположение выводов:

Описание:

Atmega163/L является КМОП 8- битным микроконтроллером построенным на расширенной AVR RISC архитектуре. Используя команды исполняемые за один машинный такт, контроллер достигает производительности в 1 MIPS на рабочей частоте 1 МГц, что позволяет разработчику эффективно оптимизировать потребление энергии за счёт выбора оптимальной производительности. AVR ядро сочетает расширенный набор команд с 32 рабочими регистрами общего назначения. Все 32 регистра соединены с АЛУ, что обеспечивает доступ к двум независимым регистрам на время исполнения команды за один машинный такт. Благодаря выбранной архитектуре достигнута наивысшая скорость кода и соответственно высокая производительность в 10 раз превосходящая скорость соответствующего CISC микроконтроллера.

ATmega163/L содержит 16Кбайт внутрисистеммно программируемой FLASH памяти программ, 512 байт EEPROM, 1024 байт SRAM , 32 линии входов-выходов, 32 рабочих регистра, три гибких таймера- счётчика с модулем сравнения, внутренние и внешние прерывания, последовательный программируемый интерфейс UART, байт-ориентированный двухпроводный последовательный интерфейс, 8-и канальный, 10-и битный АЦП, программируемый Watchdog таймер с внутренним генератором, порт SPI и четырьмя программируемыми режимами сбережения энергии. В режиме Idle ЦПУ не функционирует в то время как функционируют SRAM, таймеры- счётчики, SPI порт и система прерываний.. В режиме Выкл. процессор сохраняет содержимое всех регистров, замораживает генератор тактовых сигналов, приостанавливает все другие функции кристалла до прихода внешнего прерывания или поступления внешней команды Reset. В режиме ожидания работает один тактовый генератор, при остановке остальных функцийй контроллера. В режиме подавления шума АЦП, ЦПУ и все модули ввода- вывода остановлены кроме АЦП и асинхронных таймеров для минимизации влияния цифровых шумов на результаты преобразования АЦП.

Микросхемы выпускаются при использовании Atmel технологии энергонезависимой памяти высокой плотности. Встроенная ISP FLASH память позволяет перепрограммировать область программной памяти внутрисистеммно через последовательный SPI интерфейс стандартным программатором, или используя загрузочную программу из энергонезависимой памяти работающую в AVR ядре. Комбинация расширенной 8- и битной RISC архитектуры ЦПУ и твёрдотельной FLASH памяти обеспечивают Atmega163 высокую гибкость и экономическую эффективность во встраиваемых системах управления.
