ATmega64, ATmega64L

8-разрядные микроконтроллеры с 64 Кбайтами внутрисистемно программируемой Flash памяти

Отличительные особенности:

• 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
• Прогрессивная RISC архитектура
    130 высокопроизводительных команд, большинство команд выполняется за один тактовый цикл
    32 8-разрядных рабочих регистра общего назначения + регистры управления периферией
    Полностью статическая работа
    Производительность приближающаяся к 16 MIPS (при тактовой частоте 16 МГц)
    Встроенный 2-цикловый перемножитель
• Энергонезависимая память программ и данных
    64 Кбайт внутрисистемно перепрограммируемой Flash памяти
      Обеспечивает 1000 циклов стирания/записи
    Дополнительный сектор загрузочных кодов с независимыми битами блокировки
      Внутрисистемное программирование встроенной программой загрузки
      Обеспечен режим одновременного чтения/записи (Read-While-Write)
    2 Кбайта EEPROM
      Обеспечивает 100000 циклов стирания/записи
    4 Кбайта встроенной SRAM
    До 64 Кбайтов пространства дополнительной внешней памяти
    Программируемая блокировка, обеспечивающая защиту программных средств пользователя
    SPI интерфейс для внутрисистемного программирования
• Интерфейс JTAG (совместимый с IEEE 1149.1)
    Возможность сканирования периферии, соответствующая стандарту JTAG
    Расширенная поддержка встроенной отладки
    Программирование через JTAG интерфейс: Flash, EEPROM памяти, перемычек и битов блокировки
• Встроенная периферия
    Два 8-разрядных таймера/счетчика с отдельным предварительным делителем, один с режимом сравнения
    Два 16-разрядных таймера/счетчика, с расширенными возможностями, с отдельным предварительным делителем и режимами захвата и сравнения
    Счетчик реального времени с отдельным генератором
    Два 8-разрядных канала PWM
    Шесть каналов PWM с возможностью программирования разрешения от 1 до 16 разрядов
    8-канальный 10-разрядный аналого-цифровой преобразователь
      8 несимметричных каналов
      7 дифференциальных каналов
      2 дифференциальных канала с программируемым усилением в 1, 10 или 200 крат
    Байт-ориентированный 2-проводный последовательный интерфейс
    Сдвоенный программируемый последовательный USART
    Последовательный интерфейс SPI (ведущий/ведомый)
    Программируемый сторожевой таймер с отдельным встроенным генератором
    Встроенный аналоговый компаратор
• Специальные микроконтроллерные функции
    Сброс по подаче питания и программируемый детектор кратковременного снижения напряжения питания
    Встроенный калиброванный RC-генератор
    Внутренние и внешние источники прерываний
    Шесть режимов пониженного потребления: Idle, Power-save, Power-down, Standby, Extended Standby и снижения шумов ADC
    Программная установка тактовой частоты
    Режим обеспечения совместимости с ATmega103 (перемычки)
    Глобальный запрет подтягивающих резисторов
• Выводы I/O и корпуса
    53 программируемые линии ввода/вывода
    64-выводной корпус TQFP
• Рабочие напряжения
    2,7 – 5,5 В (ATmega64L)
    4,5 – 5,5 В (ATmega64)
• Рабочая частота
    0 - 8 МГц (ATmega64L)
    0 - 16 МГц (ATmega64)

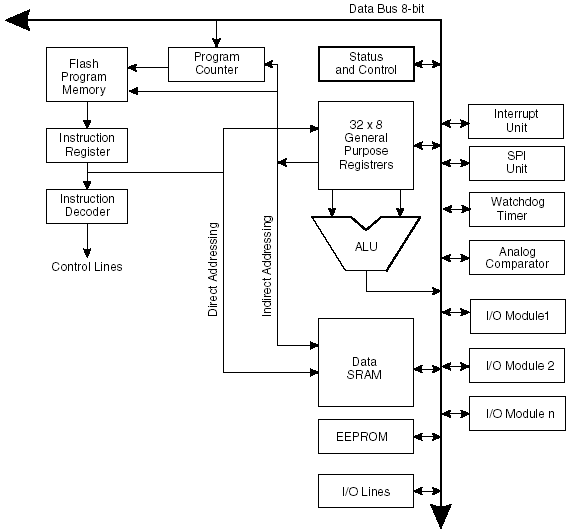

Блок-схема:

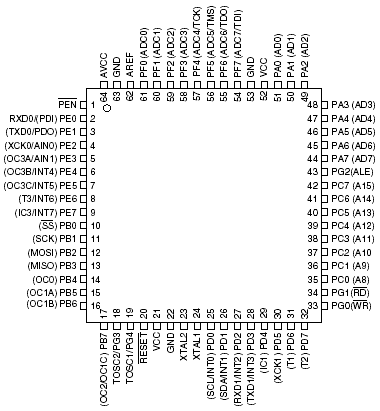

Расположение выводов:
