ATmega8, ATmega8L

8-разрядные микроконтроллеры с 8 Кбайтами внутрисистемно программируемой Flash памяти

Отличительные особенности:

• 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
• Прогрессивная RISC архитектура
      130 высокопроизводительных команд, большинство команд выполняется за один тактовый цикл
      32 8-разрядных рабочих регистра общего назначения Полностью статическая работа
      Приближающаяся к 16 MIPS (при тактовой частоте 16 МГц) производительность
      Встроенный 2-цикловый перемножитель
• Энергонезависимая память программ и данных
      8 Кбайт внутрисистемно программируемой Flash памяти (In-System Self-Programmable Flash)
        Обеспечивает 1000 циклов стирания/записи
      Дополнительный сектор загрузочных кодов с независимыми битами блокировки
        Обеспечен режим одновременного чтения/записи (Read-While-Write)
      512 байт EEPROM
        Обеспечивает 100000 циклов стирания/записи
      1 Кбайт встроенной SRAM
      Программируемая блокировка, обеспечивающая защиту программных средств пользователя
• Встроенная периферия
      Два 8-разрядных таймера/счетчика с отдельным предварительным делителем, один с режимом сравнения
      Один 16-разрядный таймер/счетчик с отдельным предварительным делителем и режимами захвата и сравнения
      Счетчик реального времени с отдельным генератором
      Три канала PWM
      8-канальный аналого-цифровой преобразователь (в корпусах TQFP и MLF)
        6 каналов с 10-разрядной точностью
        2 канала с 8-разрядной точностью
      6-канальный аналого-цифровой преобразователь (в корпусе PDIP)
        4 канала с 10-разрядной точностью
        2 канала с 8-разрядной точностью
      Байт-ориентированный 2-проводный последовательный интерфейс
      Программируемый последовательный USART
      Последовательный интерфейс SPI (ведущий/ведомый)
      Программируемый сторожевой таймер с отдельным встроенным генератором
      Встроенный аналоговый компаратор
• Специальные микроконтроллерные функции
      Сброс по подаче питания и программируемый детектор кратковременного снижения напряжения питания
      Встроенный калиброванный RC-генератор
      Внутренние и внешние источники прерываний
      Пять режимов пониженного потребления: Idle, Power-save, Power-down, Standby и снижения шумов ADC
• Выводы I/O и корпуса
      23 программируемые линии ввода/вывода
      28-выводной корпус PDIP, 32-выводной корпус TQFP и 32-выводной корпус MLF
• Рабочие напряжения
      2,7 - 5,5 В (ATmega8L)
      4,5 - 5,5 В (ATmega8)
• Рабочая частота
      0 - 8 МГц (ATmega8L)
      0 - 16 МГц (ATmega8)

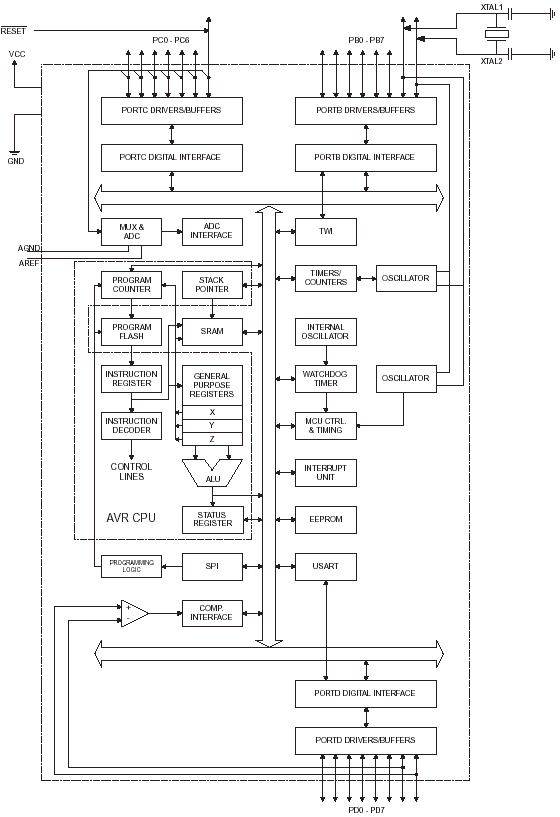

Блок-схема:

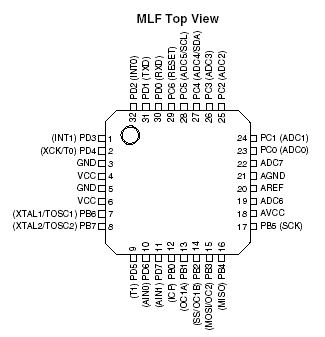

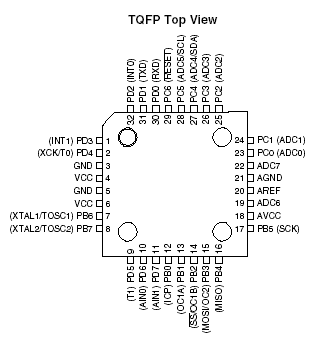

Расположение выводов:
