ATtiny11, ATtiny12

8-разрядный AVR-микроконтроллер с флэш-памятью емкостью 1 кбайт

Отличительные особенности:

  • Выполнен по AVR RISC-архитектуре
  • Высокопроизводительная и маломощная 8-разрядная RISC-архитектура
        – 90 инструкций, большинство которых выполняются за 1 цикл
        – 32 8-разр. рабочих регистров общего назначения
        – Производительность до 8 млн. операций в секунду при 8 МГц
  • Энергонезависимая память программ и данных
        – 1 кбайт флэш-памяти программ
          с внутрисистемным программированием (ATtiny12)
          и 1000 циклами записи/стирания (ATtiny 11/12)
        – 64 байт внутрисистемно программируемого ЭСППЗУ памяти данных с 100000 циклами записи/стирания
        – Программируемая защита для флэш-памяти программ и ЭСППЗУ памяти данных
  • Периферийные устройства
        – Генерация прерывания и выход из экономичного режима (пробуждение) при изменениях на выводах
        – Один 8-разрядный таймер-счетчик с отдельным предделителем
        – Встроенный аналоговый компаратор
        – Программируемый сторожевой таймер с отдельным встроенным генератором
  • Технические требования
        – Маломощная, высоко быстродействующая КМОП-технология
        – Полностью статическая работа
  • Малый потребляемый ток при 4МГц, 3В, 25°C
        – Активный режим: 2.2 мА
        – Режим холостого хода: 0.5 мА
        – Режим выключения: не более 1 мкА
  • Корпуса
        – 8-выв. PDIP и SOIC
  • Рабочие напряжения:
        – 1.8 - 5.5В для ATtiny12V-1
        – 2.7 - 5.5В для ATtiny11L-2 и ATtiny12L-4
        – 4.0 - 5.5В для ATtiny11-6 и ATtiny12-8
  • Градации по быстродействию:
        - 0…1.2 МГц (ATtiny12V-1)
        - 0…2 МГц (ATtiny11L-2)
        - 0…4 МГц (ATtiny12L-4)
        - 0…6 МГц (ATtiny11-6)
        - 0…8 МГц (ATtiny12-8)

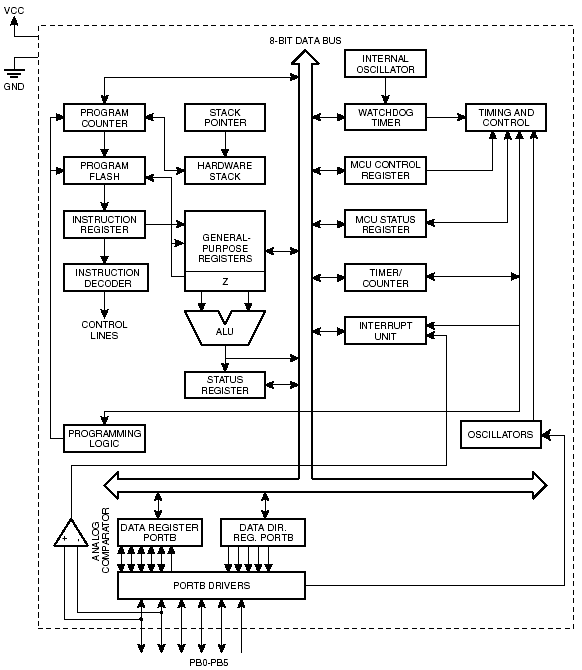

Блок- схема ATtiny11 ATtiny12:

Блок- схема ATtiny11 ATtiny12

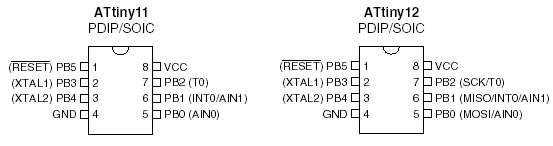

Расположение выводов ATtiny11 ATtiny12:

Расположение выводов ATtiny11 ATtiny12

Описание выводов:

PB0-PB4 Линии универсального ввода-вывода
PB5 Линия ввода для ATtiny11, линия ввода или выход с открытым стоком для ATtiny12
XTAL1, XTAL2 Подключение кварцевого резонатора
GND Общий
VCC Напряжение питания
SCK, MOSI, MISO Сигналы интерфейса SPI
AIN0, AIN1 Входы аналогового компаратора
INT0 Вход запроса на прерывание
RESET Вход сброса
T0 Вход таймера-счетчика

Общее описание:

ATtiny11/12 - экономичный КМОП 8-разрядный микроконтроллер, основанный на AVR RISC архитектуре. За счет выполнения большинства инструкций за один машинный цикл ATtiny11/12 достигает производительности 1 млн. оп. в сек. на каждый МГц тактовой частоты, тем самым позволяя проектировщикам систем оптимизировать энергопотребление и производительность. Ядро AVR сочетает в себе богатый набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра непосредственно подсоединены к АЛУ (арифметико-логическое устройство), что позволяет указывать в одной инструкции два разных регистра и выполнить эту инструкцию за один машинный цикл. Полученная архитектура обладает большей эффективностью кода за счет 10 кратного превышения производительности по сравнению с обычными CISC микроконтроллерами.

ATtiny11/12 содержит следующие узлы: 1 кбайт флэш-памяти, до 5 линий ввода-вывода, одна линия ввода, 32 универсальных рабочих регистра, один 8-разрядный таймер-счетчик, внутренние и внешние прерывания, программируемый сторожевой таймер с внутренним генератором, а также два настраиваемых экономичных режима работы. Режим холостого хода (Idle) останавливает ЦПУ, при этом продолжают работу таймер-счетчик, а также система прерываний. Режим выключения (Power-down) сохраняет содержимое регистров, выключает все встроенные функции до следующего прерывания или аппаратного сброса.

Устройство производится по технологии Atmel высокоемкой энергонезависимой памяти. За счет сочетания 8-разрядного RISC ЦПУ и флэш-памяти на одном кристалле ATtiny11 является мощным микроконтроллером, который привносит высокую гибкость и рентабельность решений во многиеприложения встроенного управления. ATtiny11 поддерживается полным набором программ и средств проектирования, в т.ч.: Cи-компилятор, макроассемблер, программный отладчик/симулятор, внутрисхемные эмуляторы и оценочные наборы.
