 ATtiny13

8 битный AVR микроконтроллер с 1 КБ внутрисистемно программируемой Flash памяти

Отличительные особенности:

  • Высококачественный низкопотребляющий 8- битный AVR микроконтроллер
  • Передовая RISC архитектура
        - 120 команд, большинство которых выполняется за один тактовый цикл
        - 32 8 битных рабочих регистра общего применения
        - Полностью статическая архитектура
  • Энергонезависимая память программ и данных
        - 1 КБ внутрисистемно программируемой Flash памяти программы, способной выдержать 10 000 циклов записи/стирания
        - 64 байта внутрисистемно программируемой EEPROM памяти данных, способной выдержать 100 000 циклов записи/стирания
        - 64 байта встроенной SRAM памяти (статическое ОЗУ)
        - Программируемая защита от считывания самопрограммируемой Flash памяти программы и EEPROM памяти данных
  • Характеристики периферии
        - Один 8- разрядный таймер/счетчик с отдельным предделителем и два ШИМ канала
        - 4 канальный 10 битный АЦП со встроенным ИОН
        - Программируемый сторожевой таймер со встроенным генератором
        - Встроенный аналоговый компаратор
  • Специальные характеристики микроконтроллера
        - Встроенный отладчик debugWIRE
        - Внутрисистемное программирование через SPI порт
        - Внешние и внутренние источники прерывания
        - Режимы пониженного потребления Idle, ADC Noise Reduction и Power-down
        - Усовершенствованная схема формирования сброса при включении
        - Программируемая схема обнаружения кратковременных пропаданий питания
        - Встроенный откалиброванный генератор
  • Порты ввода - вывода и корпусное исполнение
        - 8 выводные PDIP и SOIC корпуса: 6 программируемых линий ввода-вывода
  • Диапазон напряжения питания
        - от 1.8 до 5.5 В
  • Индустриальный рабочий температурный диапазон
  • Потребление
        - Активный режим:
          290 мкА при частоте 1 МГц и напряжении питания 1.8 В
        - Режим пониженного потребления
          0.5 мкА при напряжении питания 1.8 В

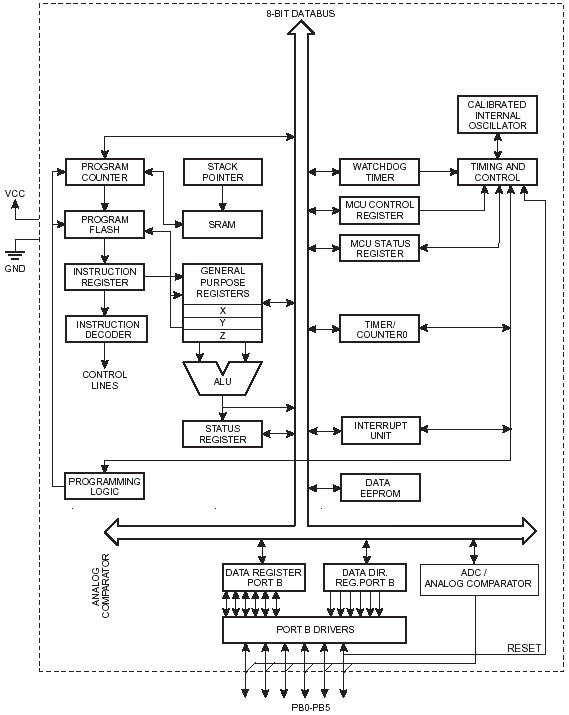

Блок- схема ATtiny13:

Блок- схема ATtiny13

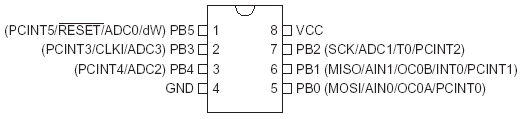

Расположение выводов ATtiny13:

Расположение выводов ATtiny13

Общее описание:

ATATtiny13 - низкопотребляющий 8 битный КМОП микроконтроллер с AVR RISC архитектурой. Выполняя команды за один цикл, ATtiny13 достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производительности.

AVR ядро объединяет богатую систему команд и 32 рабочих регистра общего назначения. Все 32 регистра непосредственно связаны с арифметико-логическим устройством (АЛУ), что позволяет получить доступ к двум независимым регистрам при выполнении одной команды. В результате эта архитектура позволяет обеспечить в десятки раз большую производительность, чем стандартная CISC архитектура.

ATtiny13 имеет следующие характеристики: 1 КБ внутрисистемно программируемой Flash память программы, 64 байтную EEPROM память данных, 64 байтное SRAM (статическое ОЗУ), 6 линий ввода - вывода общего применения, 32 рабочих регистра общего назначения, 8 битный таймер/счетчик со схемой сравнения, внутренние и внешние источники прерывания, 4 канальный 10 битный АЦП, программируемый сторожевой таймер со встроенным генератором и три программно инициализируемых режима пониженного потребления. В режиме Idle останавливается ядро, но ОЗУ, таймер/счетчик, АЦП, аналоговый компаратор и система прерываний продолжают функционировать. В режиме Power-down регистры сохраняют свое значение, но генератор останавливается, блокируя все функции прибора до следующего прерывания или аппаратного сброса. В режиме ADC Noise Reduction останавливается вычислительное ядро и все модули ввода-вывода за исключением АЦП, что позволяет минимизировать шумы при выполнении преобразования.

Прибор изготовлен по высокоплотной энергонезависимой технологии изготовления памяти компании Atmel. Встроенная ISP Flash позволяет перепрограммировать память программы в системе через последовательный SPI интерфейс программой-загрузчиком, выполняемой в AVR ядре, или обычным программатором энергонезависимой памяти.

ATtiny13 поддерживается различными программными средствами и интегрированными средствами разработки, такими как компиляторы C, макроассемблеры, программные отладчики/симуляторы, внутрисхемные эмуляторы и ознакомительные наборы.
