 ATtiny15L

8-ми разрядный AVR® микроконтроллер с 1 Кбайт Flash памятью

Отличительные особенности:

  • Высокопроизводительный, 8-ми разрядный AVR® микроконтроллер с низким уровнем энергопотребления
  • Усовершенствованная RISC архитектура:
        90 мощных инструкций - большинство выполняются за один такт
        32 х 8 рабочих регистров общего назначения + регистры управления периферией
        Полностью статическое функционирование
  • Память данных и программного кода:
        1 Кбайт Flash- программная память с поддержкой внутрисистемного программирования, ресурс: 1000 циклов запись/ стирание
        64 байт энергонезависимой памяти EEPROM с поддержкой внутрисистемного программирования, ресурс: 100 000 циклов записи/ стирания
        Программируемая блокировка для безопасности содержимого Flash
  • Периферия:
        Прерывание и переход в рабочий режим при изменении логического уровня на входе
        Два 8-ми разрядных таймера/ счетчика с отдельным предварительным делителем частоты
        Один выходной канал 150 кГц, с высокоскоростной, 8-ми разрядной ШИМ
        4-х канальный, 10-ти разрядный АЦП
        один дифференциальный вход сигнала напряжения с опциональным усилением х20
        Встроенный аналоговый компаратор
        Программируемый следящий таймер с встроенным генератором
  • Специализированные функции микроконтроллера:
        Функция внутрисистемного программирования по SPI- порту
        Усовершенствованная функция инициализации при включении питания
        Программируемая цепь детектирования аварийного отключения питания
        Встроенный, калиброванный 1.6 МГц настраиваемый генератор
        Встроенный тактовый генератор на 25.6 МГц для таймера / счетчика
        Внешние и внутренние источники прерывания
        Режимы пониженного энергопотребления:
          Покоя (Idle), и отключения (Power Down)
  • Функции I/O и корпус:
        8-pin PDIP/SOIC
        6 программируемых линий I/O
  • Напряжение питания:
        От 2.7 В до 5.5 В (ATtiny15L)
  • Внутренняя тактовая частота 1.6 МГц
  • Коммерческий и индустриальный диапазоны эксплуатационных температур

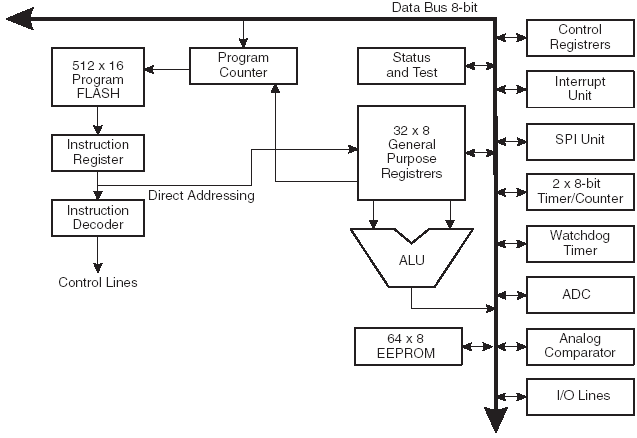

Блок- схема ATtiny15L:

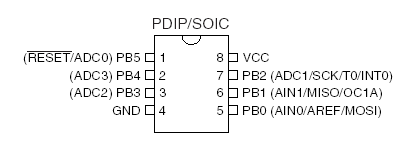

Расположение выводов:


Описание:

ATtiny15L является 8-ми разрядным CMOS микроконтроллером с низким уровнем энергопотребления, основанным на AVR RISC архитектуре. Благодаря выполнению высокопроизводительных инструкций за один период тактового сигнала, ATtiny15L достигает производительности, приближающейся к уровню 1 MIPS на МГц, обеспечивая разработчику возможность оптимизировать уровень энергопотребления в соответствии с необходимой вычислительной производительностью.

Ядро AVR содержит мощный набор инструкций и 32 рабочих регистра общего назначения. Все 32 регистра напрямую подключены к арифметико - логическому устройству (АЛУ), что обеспечивает доступ к двум независимым регистрам при выполнении одной инструкции за один такт. В результате, данная архитектура имеет более высокую эффективность кода, при повышении пропускной способности, вплоть до 10 раз, по сравнению со стандартными микроконтроллерами CISC.

ATtiny15L имеет: 1 Кбайт Flash памяти, 64 байт EEPROM, 6 линий I/O общего назначения, 32 рабочих регистра общего назначения, 2 8-vb разрядных универсальных таймера/ счетчика, один с высокоскоростным выходом с ШИМ, встроенные генераторы, внутренние и внешние прерывания, программируемый следящий таймер, 4-х канальный, 10-ти разрядный АЦП с одним дифференциальным входом сигнала напряжения с опциональным х20 усилением, а также, три программно выбираемых режима экономии энергопотребления. Режим ожидания «Idle Mode» останавливает CPU, но позволяет функционировать АЦП, аналоговому компаратору, таймеру/ счетчикам и системе прерываний. Режим подавления шумов АЦП обеспечивает высокопрецизионные АЦП- измерения путем остановки CPU и сохранения работоспособности АЦП. Режим экономии энергопотребления «Power Down» сохраняет содержимое регистров, но останавливает тактовые генераторы, отключая все остальные функции микроконтроллера, вплоть до следующего внешнего прерывания, или до аппаратной инициализации. Функции активации, или прерывания при смене логического уровня на входе позволяет ATtiny15L быть высокочувствительной к внешним событиям, при сохранении минимального уровня энергопотребления при нахождении в режимах экономии энергопотребления.

Устройство производится с применением технологи энергонезависимой памяти с высокой плотностью размещения, разработанной в корпорации Atmel. Благодаря совмещению усовершенствованного 8-ми разрядного RISC CPU с Flash- памятью с поддержкой внутрисистемного программирования на одном кристалле получился высокопроизводительный микроконтроллер ATtiny15L, обеспечивающий гибкое и экономически- высокоэффективное решение для многих приложений встраиваемых систем управления, особенно в случае применения в зарядных устройствах, системах балластного освещения, и во всех типах приложений, использующих интеллектуальные сенсоры.

AVR ATtiny15L поддерживается полным набором программ и пакетов для разработки, включая: компиляторы С, макроассемблеры, отладчики/ симуляторы программ, внутрисхемные эмуляторы и наборы для макетирования.
