International Rectifier Corporation
Общепризнанный мировой лидер в разработке и производстве силовых
полупроводниковых компонентов |
Полное наименование:
International Rectifier
Corporation
Веб сайт: www.irf.com
Перечень
поставляемой продукции |
|
|
О компании
International Rectifier
Компания
International Rectifier Corporation (IR)
известна во всем мире как общепризнанный разработчик и производитель
силовых электронных компонентов. Номенклатура изделий International
Rectifier стала де-факто стандартом силовой электроники и широко
используется независимыми производителями. |
 |
| |
|
Эффективные
P-канальные 30 В MOSFET от IR
продукция на складе в Харькове |
|
 |
Несмотря на
то, что P-канальные транзисторы распространены гораздо меньше, чем их
N-канальные собратья (этим, в частности, обуславливается относительная
немногочисленность их номенклатуры), они находят свое применение в
системах защиты аккумуляторных батарей, защиты шин питания от выбросов
напряжений и системах коммутации нагрузки. |
|
|
Серия 30 В
P-канальных транзисторов компании International Rectifier обладает
низким сопротивлением открытого канала: лучшие представители этой
серии имеют Rds(on) не более 4.6 мОм при Vgs = 10 В.
Максимально-допустимая разность напряжений между затвором и истоком
составляет 20 В, что делает данные транзисторы идеальным решением для
вычислительной техники с шиной 12-20 В. Серия представлена в
стандартных корпусах для SMD-монтажа – SO-8, SOT-23 и TSOP-6 и имеет
совместимость выводов с транзисторами других производителей, что
значительно упрощает их использование в существующих и новых
устройствах. Данные транзисторы обеспечивают низкие потери
проводимости и обладают повышенной надежностью, благодаря своим
электрическим характеристикам. |
 |
|
|
|

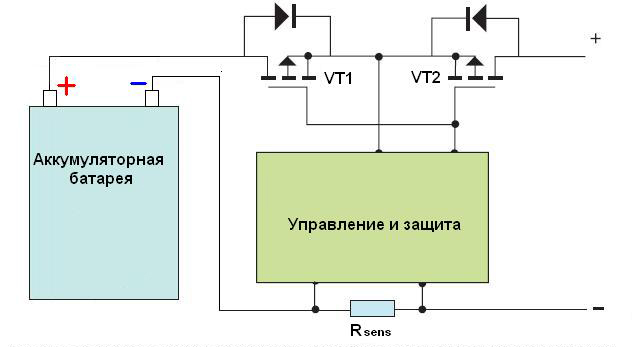

Одной из
основных схем, в которых с успехом могут применяться P-канальные
транзисторы, является схема коммутации и защиты аккумуляторной батареи,
представленная на рисунке:
Схема зарядки и
защиты аккумуляторной батареи на p-канальных MOSFET |
|
Непрерывное
питание схемы управления защиты аккумуляторной батареи обеспечивается
внутренними диодами транзисторов даже при закрытых транзисторах, когда
батарея защищена и отключена от внешних цепей. При открытых ключах ток
может протекать в обоих направлениях: от батареи (при работе на внешнюю
нагрузку) или в батарею (в процессе зарядки АКБ). В таком применении ток
является постоянным и потери в системе составляют потери на проводимость в
ключевых элементах. Применение рассматриваемого семейства P-канальных
транзисторов позволяет добиться высокого КПД данной системы (благодаря
низкому сопротивлению канала транзистора) и организовать работу систем с
24 В аккумуляторными батареями.
Транзисторы соответствуют стандарту RoHS: не содержат свинец, бромиды и
галогены, а также безопасны для окружающей среды на протяжении всего
жизненного цикла компонента. |
| Наименование |
Корпус |
Ток Id макс. при Ta=25°C, А |
Rds(on) мОм при Vgs=10 В |
Rds(on) мОм при Vgs=4.5 В |
| Тип. |
Макс. |
Тип. |
Макс. |
|
купить - жми по ссылке ниже |
|
IRF9310 |
SO-8 |
20 |
3.9 |
4.6 |
5.8 |
6.8 |
|
IRF9317 |
SO-8 |
16 |
5.4 |
6.6 |
8.3 |
10.2 |
|
IRF9321 |
SO-8 |
15 |
5.9 |
7.2 |
9.3 |
11.2 |
|
IRF9328 |
SO-8 |
12 |
10.0 |
11.9 |
16.1 |
19.7 |
|
IRF9332 |
SO-8 |
9.8 |
13.6 |
17.5 |
22.5 |
28.1 |
|
IRF9333 |
SO-8 |
9.2 |
15.6 |
19.4 |
25.6 |
32.5 |
|
IRF9335 |
SO-8 |
5.4 |
48 |
59 |
83 |
110 |
|
IRF9358 |
SO-8 (сдвоенный) |
9.2 |
13.0 |
16.3 |
19.0 |
23.8 |
|
IRF9362 |
SO-8 (сдвоенный) |
8 |
17.0 |
21.0 |
25.7 |
32 |
|
IRLML9301 |
SOT-23 |
3.6 |
51 |
64 |
82 |
103 |
|
IRLML9303 |
SOT-23 |
2.3 |
135 |
165 |
220 |
270 |
|
IRFTS9342 |
TSOP-6 |
5.8 |
32 |
40 |
53 |
66 |
|
IRFTS8342 |
TSOP-6 |
8.2 |
15 |
19 |
22 |
29 |
|
| |
| |
|
