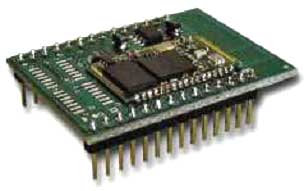

UARTDNG101
– законченный BlueTooth модуль, готовый к применению в существующих
и разрабатываемых приложениях. Модуль построен на CSR Bluecore чипе
и имеет 8 Мбайт флеш-памяти, PCM аудио интерфейс и встроенную F
антенну. Модуль совместим со спецификацией BlueTooth 1.1.
Предусмотрена возможность обновления встроенного ПО.
Общее описание
-
Передача данных и голоcа
-
Класс 2 (10м)
-
Стандартное или пользовательское ПО
-
8 цифровых входов/выходов
-
Питание 3,3 В и 5 В
-
Обновление ПО
-
Области применения:
-
медицинское оборудование
-
датчики
-
системы радиочастотной идентификации
-
замена кабельных сетей
-
мобильные устройства и т.д.
-
Технические характеристики
|
Протокол |
Bluetooth версии 1.1 |
|---|---|
|
Чипсет |
CSR Bluecore |
|
Выходная мощность |
+4 dBm (класс 2) |
|
Чувствительность приемника |
-78 dBm |
|
Напряжение питания |
3,3 В и 5 В |
|
Потребляемый ток |
до 61 мА |
|
Диапазон рабочих температур |
-40...+105 °С |
|
Антенна |
встроенная PCB |
|
Интерфейсы |
РСМ (13 бит), USB, UART (3.3 или 5 В), 8 портов ввода/вывода |
|
Флэш память |
8 МБ |
|
Диапазон частот |
2,4...2,4835 ГГц |
|
Тип модуляции |
GFSK |
|
Размер |
32x44x3 мм |
|
Скорость передачи данных |
до 723 кБит/с |
