WT11 - малогабаритный встраиваемый
Bluetooth-модуль 1-го класса, поддерживающий спецификацию Bluetooth
v2.0, что позволяет передавать данные со скоростью более 2 Мбит/с.
Модуль WT11 имеет предустановленное программное обеспечение iWRAPTM
(разработка компании Bluegiga), отвечающее за управление работой
модуля и связь с внешними устройствами. Модуль может функционировать
как под управлением внешнего контроллера, так и автономно,
самостоятельно устанавливая Bluetooth-соединение и обеспечивая
прозрачный режим передачи данных. Внешнее управление основано на
использовании набора простых ASCII-команд (аналоги АТ-команд для
модемов). В модуле поддерживается функция AFH (adaptive frequency
hopping), позволяющая Bluetooth-устройствам работать в зоне действия
Wi-Fi сети. Модуль WT11 характеризуется небольшими размерами, низким
энергопотреблением и возможностью работы в индустриальном диапазоне
температур.
Особенности:
Bluetooth® 1-го класса
Два варианта антенны: встроенная
ЧИП-антенна или разъем U.FL
Улучшенная до 2-3 Мбит/сек скорость
передачи данных (EDR)
Поддержка адаптивной перестройки
частоты (AFH) для совместимости с 802.11
ПоддержкаUART и USB версии 2.0
Встроенная Flash-память 8 МБайт
Поддержка Bluetooth-профилей: SPP, HFP,
HFP-AG, OBEX OPP and DUN,+ HCI*
PCM-интерфейс для голосовых приложений
Возможность встраиваемых приложений
пользователя
Расширенный температурный диапазон от
-40C до +85C
Совместим по выводам с модулем WT12
Встроенное ПО iWRAPTM
firmware
Сертифицирован на соответствие
Bluetooth® 2.0+EDR, CE, FCC and IC
Технические
характеристики:
Спецификация Bluetooth
2.0
Рабочая частота, ГГц
2,4...2,4835
Количество каналов
79
Уровень принимаемого сигнала, дБм
-82...-20
Выходная мощность, дБм
+15
Радиус действия на открытом
пространстве, м
до 200
Скорость передачи данных в
асинхронном режиме (GFSK), кбит/с
до 723,2
Скорость передачи данных в
асинхронном режиме (П/4 DQPSK), кбит/с
до 1448,5
Скорость передачи данных в
асинхронном режиме (8DQPSK), кбит/с
до 2178,1
Импеданс антенны, Ом
50
Напряжение питания, В
3,2 - 3,4
Пиковый ток потребления в режиме
передачи, мА
170
Минимальный ток потребления в
режиме сна, мА
0,37
Размеры, мм
35x14x2.3
Рабочая температура, °С
-40...85
WT11-A-AI
- модуль с ЧИП-антенной и управлением AT-командами
WT11-A-HCI - модуль с
ЧИП-антенной и управлением по протоколу HCI
WT11-E-AI
- модуль с разъемом U.FL и управлением AT-командами
WT11-E-HCI - модуль с
разъемом U.FL и управлением по протоколу HCI

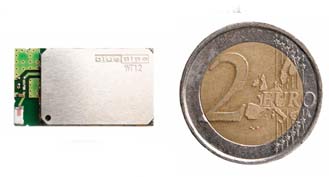

WT12 - малогабаритный встраиваемый
Bluetooth-модуль 2-го класса, поддерживающий спецификацию Bluetooth
v2.0, что позволяет передавать данные со скоростью более 2 Мбит/с.
Модуль WT11 имеет предустановленное программное обеспечение iWRAPTM (разработка
компании Bluegiga), отвечающее за управление работой модуля и связь с
внешними устройствами. Модуль может функционировать как под
управлением внешнего контроллера, так и автономно, самостоятельно
устанавливая Bluetooth-соединение и обеспечивая прозрачный режим
передачи данных. Внешнее управление основано на наборе простых команд,
по аналогии с АТ-командами для модемов. В модуле поддерживается
функция AFH (adaptive frequency hopping), позволяющая Bluetooth-устройствам
работать в зоне действия Wi-Fi сети. Модуль WT12 характеризуется
небольшими размерами, низким энергопотреблением и возможностью работы
в индустриальном диапазоне температур.
Основные характеристики:
Bluetooth® 2-го класса
Встроенная ЧИП-антенна
Улучшенная до 2-3 Мбит/сек скорость
передачи данных (EDR)
Поддержка адаптивной перестройки
частоты (AFH) для совместимости с 802.11
ПоддержкаUART и USB версии 2.0
Встроенная Flash-память 8 МБайт
Поддержка Bluetooth-профилей: SPP, HFP,
HFP-AG, OBEX OPP and DUN,+ HCI*
PCM-интерфейс для голосовых приложений
Возможность встраиваемых приложений
пользователя
Расширенный температурный диапазон от
-40C до +85C
Совместим по выводам с модулем WT11
Встроенное ПО iWRAPTM
firmware
Сертифицирован на соответствие
Bluetooth® 2.0+EDR, CE, FCC and IC
Технические
характеристики:
Спецификация Bluetooth
2.0
Рабочая частота, ГГц
2,4...2,4835
Количество каналов
79
Уровень принимаемого сигнала, дБм
-82...-20
Выходная мощность, дБм
+3
Радиус действия на открытом
пространстве, м
до 30
Скорость передачи данных в
асинхронном режиме (GFSK), кбит/с
до 723,2
Скорость передачи данных в
асинхронном режиме (П/4 DQPSK), кбит/с
до 1448,5
Скорость передачи данных в
асинхронном режиме (8DQPSK), кбит/с
до 2178,1
Импеданс антенны, Ом
50
Напряжение питания, В
3,2 - 3,4
Максимальный ток потребления в
режиме передачи, мА
60
Минимальный ток потребления в
режиме сна, мА
< 1
Размеры, мм
26x14x2.3
Рабочая температура, °С
-40...85
WT12-A-AI
- модуль с ЧИП-антенной и управлением AT-командами
WT12-A-HCI - модуль с ЧИП-антенной и управлением по протоколу
HCI
WT12-E-HCI - модуль с разъемом U.FL и управлением по протоколу
HC
