Контроллер предназначен для управления
шаговыми двигателями (ШД) с максимальным током до 2А.

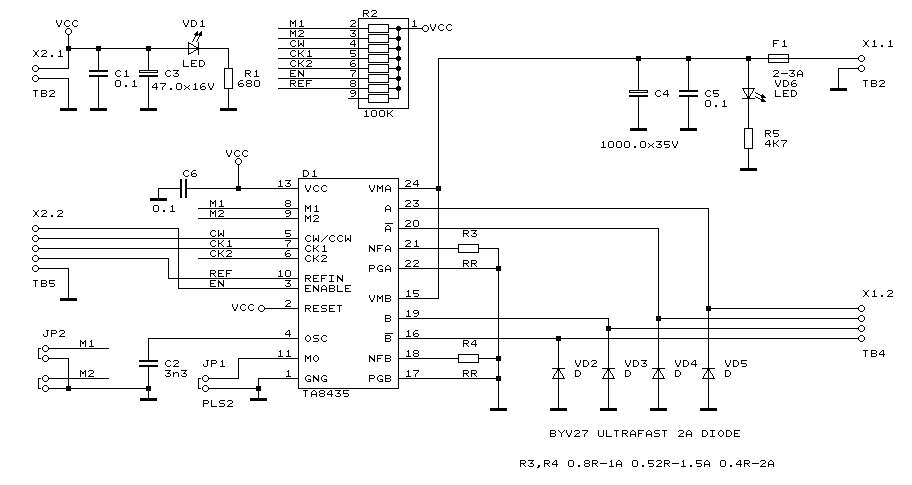

Основа контроллера ИС TA8435 от TOSHIBA со следующими характеристиками:
Ток обмоток
1.5А (средн.) и 2.5А (макс) Напряжение
питания логики Vcc 5В (5.5В макс) Напряжение
питания ШД Vm 24В (40В макс) Режим
микошага 1/1, 1/2, 1/4, 1/8 Режим
удержания 100% или 60% от макс тока
X1-1 Напряжение питания ШД Vm 24В
X1-2 GND
X1-3,4 A1,A2 обмотка ШД
X1-5,6 B1,B2 обмотка ШД
X2-1 Напряжение питания логики Vcc 5В
X2-2 GND
X2-3 EN разрешение работы (активный уровень низкий)
X2-4 DIR направление вращения
X2-5 STEP сигнал шага
X2-6 REF режим удержания (активный уровень низкий)
X2-7 GND

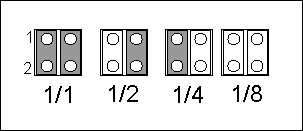

Конфигурация работы контроллера
Определение рабочего тока:
Io=VREF/R3(R4)
VREF=0.8В если REF высокий
VREF=0.5В если REF низкий

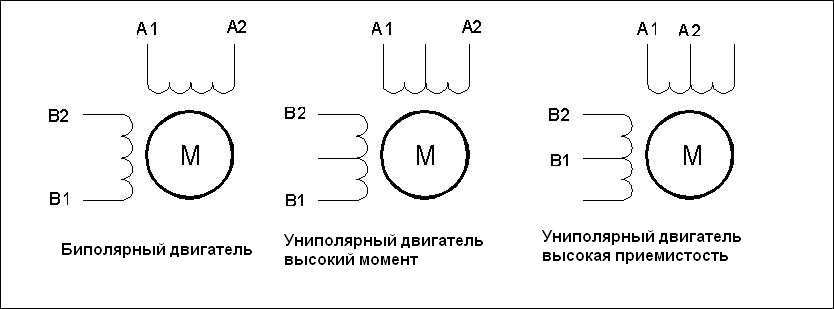

Подключение ШД
Поставляемые компоненты
