Измеритель (датчик) уровня углекислого газа (СО2)

Предназначен для измерения уровня углекислого газа (СО2) в воздухе или других неагрессивных газовых смесях.
Область применения:
• системы вентиляции общественных и производственных помещений
• камеры выращивания грибов
• теплицы
Принцип действия – изменение рассеивания инфракрасного излучения в зависимости от концентрации углекислого газа. В отличие от электрохимического, такой метод измерения позволяет отказаться от частой замены измерительного элемента и получить высокую стабильность получаемых результатов.

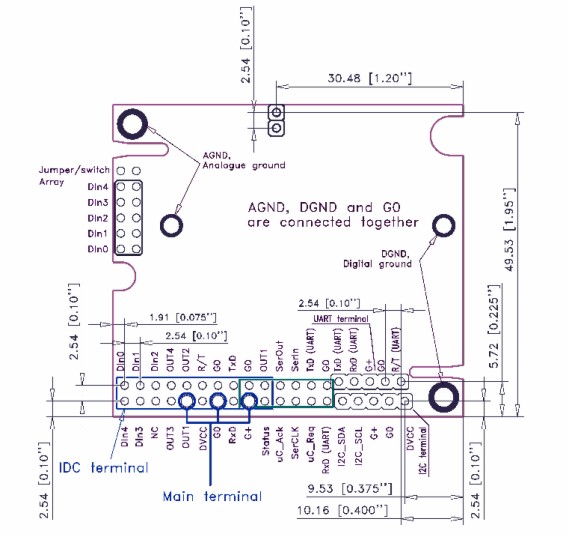

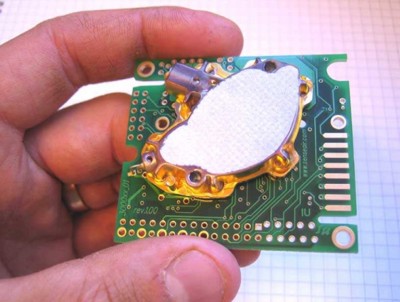

Прибор выполнен в виде отдельной платы с установленной оптической системой и имеет аналоговый (OUT1) и цифровой (UART) выходы показаний.
Измеритель оснащен функцией автоматической калибровки – прибор запоминает наименьшее измеренное значение и принимает его за уровень концентрации углекислого газа в чистом воздухе (400ррм). Базовый период автокалибровки 180 часов. Если нет гарантии, что в заданный период прибор будет продуваться свежим воздухе, от функции калибровки необходимо отказаться.
Функция сигнализации – есть возможность задания двух уровней, при превышении которых на цифровые выходы OUT3 и OUT4 будет выдан сигнал высокого уровня.

Технические характеристики
Общие:
Срок службы датчика > 15 лет
Время готовности к работе < 1 мин.
Диапазон рабочих температур 0 .. 50 С
Влажность 0 .. 95 % (без конденсации)

Электрические / механические:
Питание (общий G0 и плюс G+) 4,5 .. 12,0 В, стабилизированное
Потребляемый ток 40мА (средний; пиковый <300мА 50мкс,
<150мА 120мкс старт и работа ИК лампы)

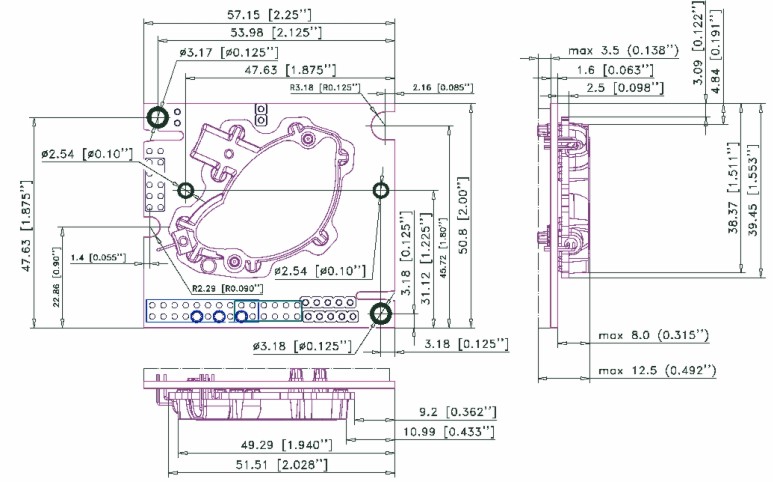

Размеры (длина х ширина х высота) 51х57х14 мм

Измерение СО2:
Метод измерения ИК
Пробоотбор диффузионный
Время отклика (Т1/е) 20 с
Диапазон измерений базовый 0 .. 10 000ррм (0 .. 1%)
Диапазон измерений заказ     0 .. 50 000ррм (0 .. 5%)
Чувствительность ±20 ррм ±1% полученного результата
Точность ±30 ррм ±5% полученного результата
Калибровка автоматическая есть
Калибровка ручная по свежему воздуху (400ррм) – вход DIN1
нуля (0ррм) – вход DIN2

Аналоговый выход OUT1:
Диапазон базовый 0 .. 10 В
Выходное сопротивление <100 Ом
Сопротивление нагрузки >5кОм

Цифровые выходы:
Логическая единица 3,3В
Логический ноль 0В
OUT3 уровень срабатывания \ сброса базовый 800\700ррм
OUT3 уровень срабатывания \ сброса базовый 1000\900ррм

UART:
Логическая единица 3,3В
Логический ноль 0В
Протокол MODBUS
Скорость обмена 9600бод

Пример обмена по протоколу MODBUS:

Считывание измеренного значения:
Master: FE 04 00 03 00 01 D5 C5
Slave: FE 04 02 01 90 AC D8
где 01 90 измеренное значение (в этом примере 0х0190 = 400 ррм)

Включение и выключение функции автоматической калибровки:
Master: FE 06 00 1F 00 B4 AC 74 – включение с периодом 180 часов
Master: FE 06 00 1F 00 00 AC 03 - выключение
