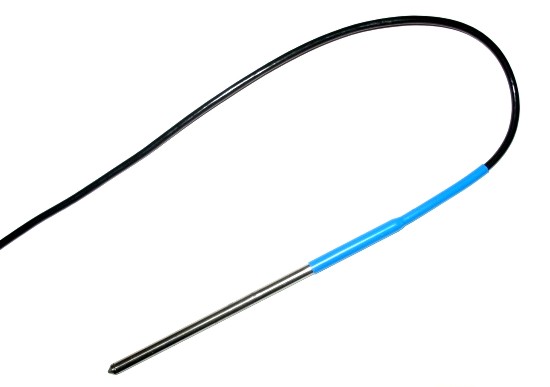

Датчик температуры (Температурный зонд)

DS18B20 TUBE





Серия датчиков температуры на основе популярных измерительных элементов:
- цифрового датчика DS18B20
- платиновых ТСП Pt100 и Pt1000

У разработчиков РЭА часто возникает проблема комплектации своих изделий датчиком температуры в промышленном исполнении. Если сам прибор может быть установлен в чистом сухом месте, то датчик приходится выносить на десятки метров и работать он должен при неблагоприятных условиях высокой запыленности, влажности, а так же погруженным в жидкость. Исполнение датчика в корпусе из нержавеющей стали с герметизацией обеспечивает высокую степень защиты измерительного элемента датчика.
Стоит обратить особое внимание на датчик на основе микросхемы DS18B20 – преобразование температуры в цифровое значение непосредственно в корпусе датчика дает преимущества в виде высокой точности и стабильности показаний, отсутствия влияние соединительных проводов на показания датчика, легкости подключения к микроконтроллерам и ПК, возможность работы нескольких датчиков на одном шлейфе. Радиолюбители для отображения измеренной температуры могут использовать наборы NM8036 и BM8036 (до 32 датчиков, 4 или 8 каналов регулировки температуры), BM8037 (до 16 датчиков) фирмы Мастер Кит.

Корпус: нержавеющая сталь, длина 16 см (стандартно), диаметр 6мм.
Исполнение пылевлагозащищенное (IP67).
Диапазон рабочих температур: -50..+100С
Точность измерения датчика соответствует примененному измерительному элементу.

Кодировка названия при заказе:
XXXX-YY-LL, где
XXXX – тип датчика:
DS18B20,
HEL777/776-А-Т-1 (Pt100)
HEL777/776-А-U-1 (Pt1000)
YY – длина металлической части в сантиметрах
LL – длина кабеля в метрах
Например: DS18B20-16-3



Цветовое обозначение проводов, ведущих к датчику DS18B20:

  черный - общий

  белый - данные

  красный - + питание


Кабель датчиков с DS18B20 (трехпроводная схема): КММ2х0.22 экранированный.
Кабель датчиков с HEL777/776 (четырехпроводная схема): Alarm Cable 4х0,22 экранированный.

Для применения в более широком диапазоне температур возможно исполнение с кабелем в силиконовой изоляции.
