Компания Sumida – крупнейший мировой производитель катушек индуктивности, дросселей и фильтров для источников питания и интерфейсов широкого применения во всем мире.

Поставки электролитических конденсаторов,
большой выбор, приемлемые цены.

Срок поставки 15-20 дней с момента оплаты счета.
Поставки кратно упаковки (минимальная норма отгрузки указана в каталоге).

Производители:
Jamicon, Capxon, SAMWHA, JYUL, HANWAY, Weidy, AVX

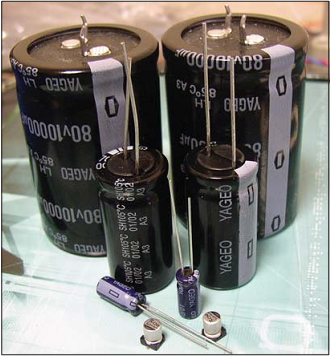

Электролитические конденсаторы - конденсаторы, которые в качестве диэлектрика используют тонкую оксидную пленку, нанесенную на поверхность одного из электродов (металлического) — анода, а в роли второго электрода — катода — выступает электролит. Главная особенность электролитических конденсаторов состоит в том, что они, по сравнению с другими типами конденсаторов, обладают большой ёмкостью при достаточно небольших габаритах, кроме того, они являются полярными электрическими накопителями, иначе говоря, должны включаться в электрическую цепь с соблюдением полярности.

Аксиальные металлопленочные конденсаторы в форме цилиндра CL-20T

Отличаются высокой надежностью и устойчивостью к температурным воздействиям.

Выпускаются в герметизированном исполнении, для герметизации используется огнестойкий компаунд.
Возможно использование как замена К73-11

Диапазон номинальных емкостей: 0.1-100мкФ;
Допустимое отклонение емкости от номинала: 5-10%;
Номинальное напряжение: 100-400В(AC), до 630В(DC);
Диапазон рабочих температур: -55...+105°C;
Фактор дестабилизации: 0.01 (1кГц);

Конденсаторы для электронных балластов

Срок службы от 10 000 ч
Диапазон рабочих температур -25 +105  С
Для балластов и адаптеров, источников питания
Высокая надежность при эксплуатации на полной нагрузке : 10 000 ч при 105 С

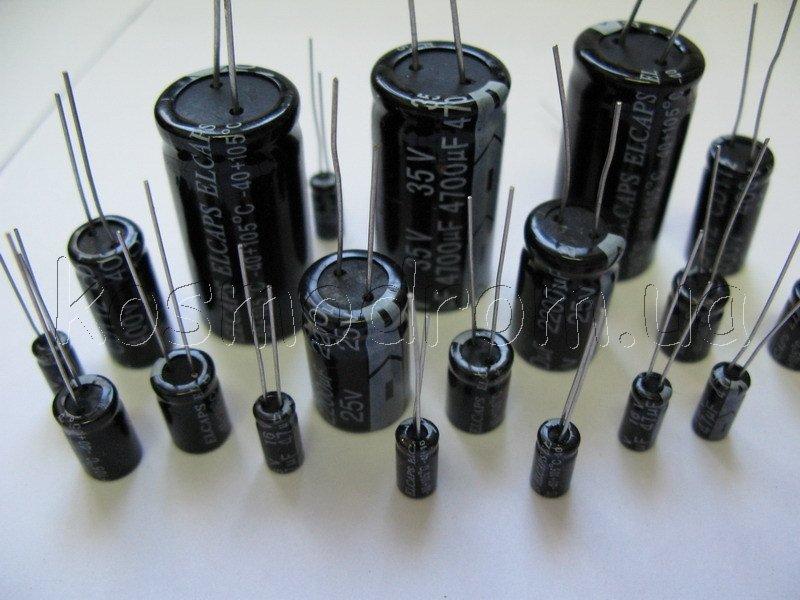

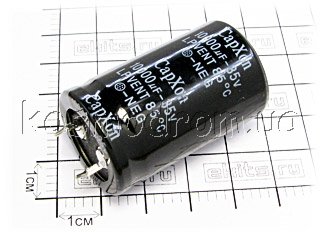

КОНДЕНСАТОРЫ ЭЛЕКТРОЛИТИЧЕСКИЕ CAPXON, конденсаторы общего применения, серия GS

полный каталог

Технические характеристики

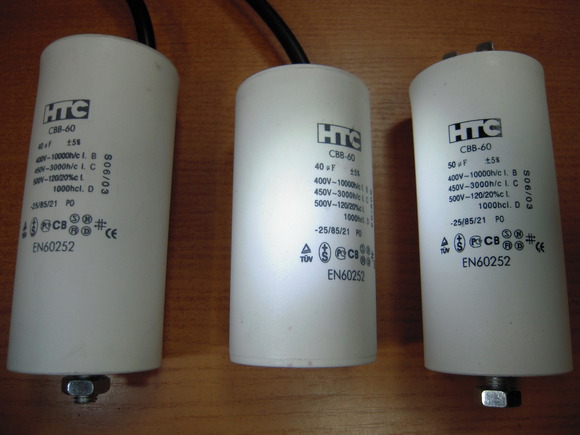

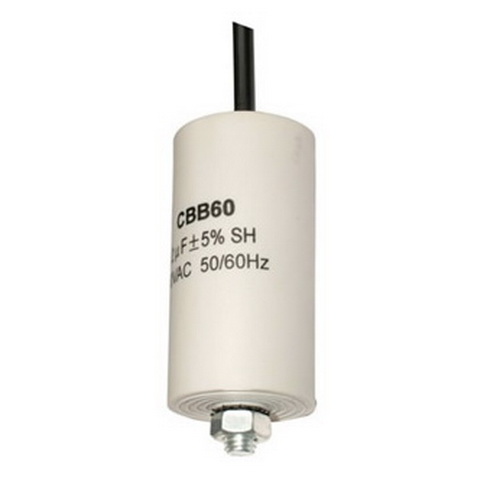

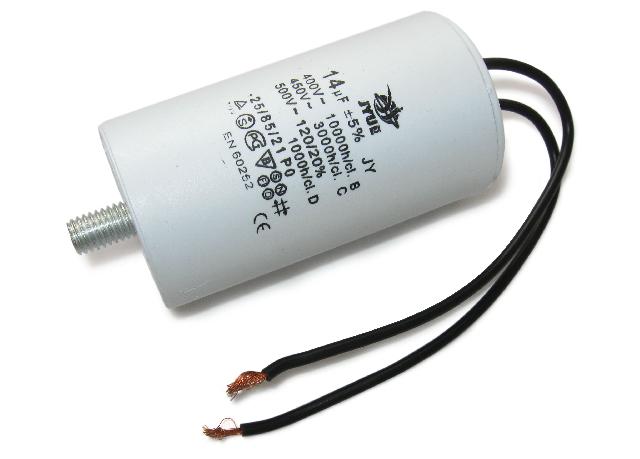

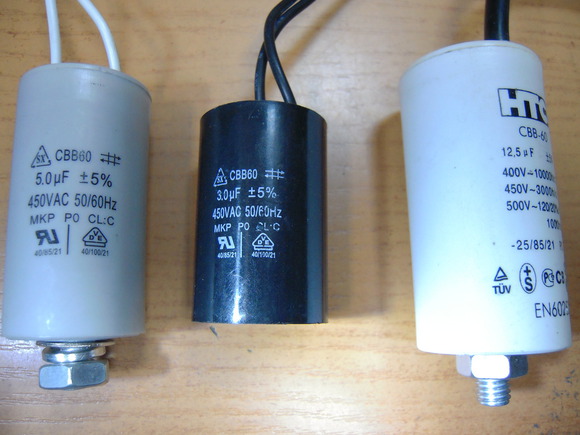

CBB60 - металлизированные полипропиленовые конденсаторы в пластиковом цилиндрическом корпусе с гибкими проволочными выводами

Серия CBB-60H - пленочные металлизированные полипропиленовые конденсаторы для переменного тока.
CBB60 - конденсаторы в пластиковом цилиндрическом корпусе. Выводы клемма.
Производитель JYUL

CBB60M Полипропилен - металлизированный конденсатор для осветительных приборов

Диапазон рабочих температур от -40°С до +100°С
Допустимое отклонение ёмкости , не более ±3%, ±5%, ±10%
Диапазон ёмкостей 0.5мкФ – 75мкФ
Номинальное напряжение 240VAC, 280VAC,
330VAC, 400VAC, 50/60Гц
Корпус Пластмассовый
Напряжение между выводами 2UR, в течении 5 секунд
Напряжение между выводами и корпусом 1000Vac+2UR, 5сек (min: 2000VAC)
Максимально допустимое
среднеквадратичное (RMS) значение тока 1.3 In
Степень защиты IP00
Допустимая высота эксплуатации 2200м

Конденсаторы серий CBB-60
предназначены для работы в цепях переменного тока промышленной частоты 50/60Гц.

Применяются в частности как пусковые и рабочие конденсаторы для запуска электродвигателей переменного тока, а также в бытовых светильниках и другой электросетевой аппаратуре. Выпускаются на напряжения 400 и 450V AC.

Являются аналогами отечественных конденсаторов К78-17.

CBB61 Конденсатор для однофазных электродвигателей на основе полипропилен – металлизированной пленки

Диапазон рабочих температур от -40°C до +70°C
Номинальное напряжение 450VAC, 50/60Гц
Диапазон ёмкостей 0.5мкФ - 9.5мкФ
Допустимое отклонение ёмкости, не более ±5%, ±10%, ±15%
Тест перегрузки по напряжению
Вывод - вывод: 787.5VAC (5сек);
Вывод – корпус: 2000VAC (60сек)
Диэлектрические потери ≤0.0020 (1кГц, 20°С)
Сопротивление изоляции ≥3 000сек (20°С, 100В, 1мин)

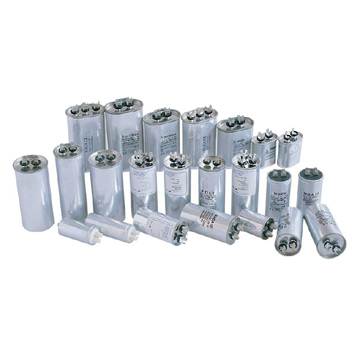

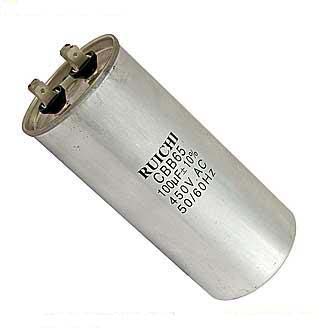

CBB65 Конденсатор для однофазных электродвигателей на основе полипропилен – металлизированной плёнки (алюминиевый корпус, взрывобезопасное исполнение)

Диапазон рабочих температур от -40°C до +70°C
Номинальное напряжение 450VAC, 50/60Гц
Диапазон ёмкостей 5.0мкФ - 85.0мкФ
Допустимое отклонение ёмкости,
не более ±5%,±10%,±15%
Тест перегрузки по напряжения Вывод - вывод: 787.5VAC (5сек);
Вывод - корпус: 2 000VAC (60сек)
Диэлектрические потери
≤0.0020 (50Гц – 100Гц)
≤0.0060 (1кГц, C≤33мкФ)
≤0.0080 (1кГц, C>33мкФ)
Сопротивление изоляции ≥3 000сек, (20°С, 100В, 1мин)

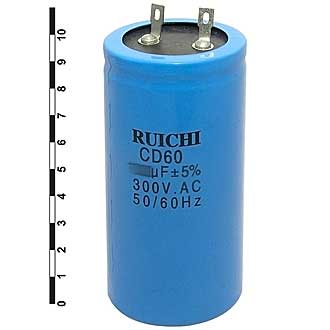

CD60 - серия электролитических неполярных конденсаторов, предназначенных для работы на переменном токе частотой 50-60Гц.

Электролитические неполярные конденсаторы серий CD60 предназначены для работы в цепях переменного тока промышленной частоты 50/60Гц. Применяются в частности как пусковые и рабочие конденсаторы для запуска электродвигателей переменного тока. Выпускаются на напряжения 300V AC.

Мы поставляем "пусковые" конденсаторы CD60 ёмкостью от 50 мкФ до 1000 мкФ. При необходимости использовать конденсатор бoльшей ёмкости для мощного электромотора Вы можете соединить несколько конденсаторов параллельно (ёмкости суммируются). Допуск конденсаторов по ёмкости как правило составляет +/- 5%.

Керамические конденсаторы класс Y1 и Y2

Керамические конденсаторы класс Y1 и Y2

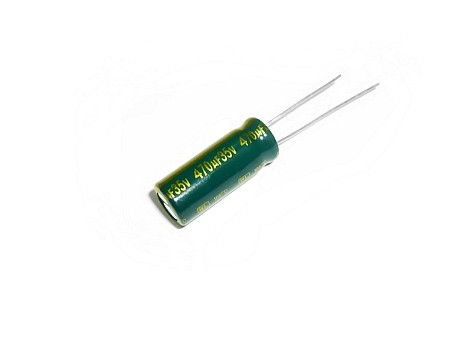

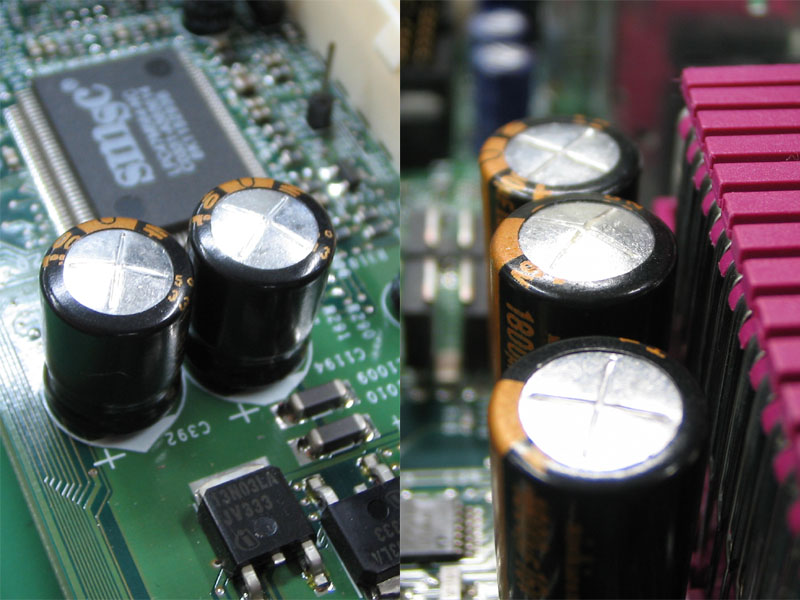

Конденсаторы компьютерные

Электролитические конденсаторы 105°C с ультранизким импедансом и низким ESR. Основное применение нашли в компьютерной технике (материнские платы, видеокарты, блоки питания и тд.). Вашему вниманию розничные и оптовые цены (производители: capXon, Samwha)

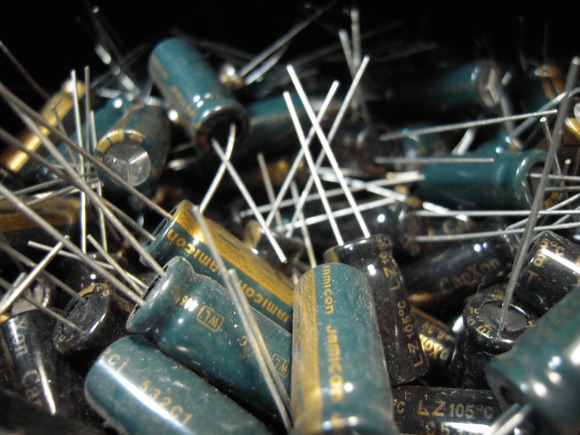

Серия WL конденсаторов известного производителя Jamicon - специализированная "компьютерная" серия конденсаторов для материнских плат и импульсных блоков питания. Jamicon WL отличаются низким импедансом, возможностью работы на высоких частотах большими импульсными токами и малыми габаритами (в первую очередь малым диаметром корпуса).

Тонкие электролиты для ЖК

Конденсаторы электролитические для ЖК телевизоров корейского производителя Capxon все на 105 С

Высоковольтные керамические конденсаторы

В современной электроэнергетике высоковольтные конденсаторы находят весьма разнообразное и ответственное применение:

 - для улучшения коэффициента мощности и промышленных установок (косинусные или шунтовые конденсаторы);
 - для продольной емкости компенсации дальних линий передач и для регулирования напряжения в распределительных сетях (серийные высоковольтные конденсаторы);
 - для емкостного отбора энергии от линий передач высокого напряжения и для подключения к линиям передач специальной аппаратуры связи и защитной аппаратуры (конденсаторы связи);
 - для защиты от перенапряжений;
 - для применения в схемах импульсов напряжения (ГИН) и генераторов мощных импульсов тока (ГИТ), используемых при  - испытаниях электротехнической аппаратуры;
 - для электрической сварки разрядом;
 - для пуска конденсаторных электродвигателей (пусковые высоковольтные конденсаторы) и для создания нужного сдвига фаз в дополнительной обмотке этих двигателей;
 - в устройствах освещения люминесцентными лампами;
 - для подавления радиопомех, создаваемых электрическими машинами и подвижным составом электрифицированного транспорта.

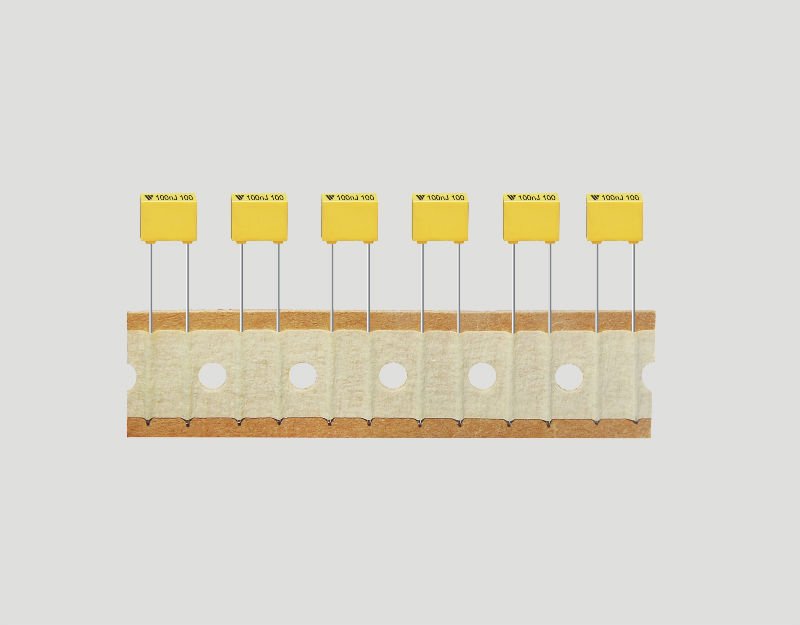

Конденсатор многослойного типа на основе полиэстер  CL-23B - металлизированной пленки (шаг выводов P=5.0)

Размеры
Толщина конденсатора(T) ≤3.5 >3.5
Толщина выводов d±0.05 0.5 0.6
Погрешность измерений (W, H, T) ±0.2 ±0.4
Диапазон рабочих температур от -55°С до +105°С
Рабочее напряжение 50/63В, 100В, 250В, 400В, 500В, 630В
Диапазон ёмкостей 0.0010мкФ - 1.5мкФ
Допустимое отклонение ёмкости, не более ±5%(J), ±10%(K), ±20%(M)

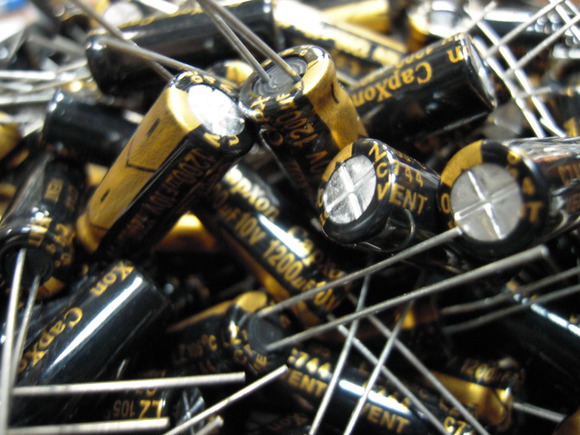

КОНДЕНСАТОРЫ ЭЛЕКТРОЛИТИЧЕСКИЕ Capxon, SAMWHA низкий импеданс, серия WL

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
уменьшенные размеры, температурный диапазон -55 +105°C
низкий импеданс при высокой частоте и большом импульсном токе
используется в материнских платах и блоках питания

Наработка на отказ при 105°C (после 1000 часов для D не превышающего 8 мм и 2000 часов для D не меньших 10мм) при номинальном напряжении (DC + пиковые пульсации напряжения не превышают уровень рабочего напряжения)

КОНДЕНСАТОРЫ МЕТАЛЛОПЛЕНОЧНЫЕ CL21 [MEF]

 CL21 - металлопленочные конденсаторы не- индуктивного типа с герметичным огнезащитным эпоксидным покрытием корпуса

КОНДЕНСАТОРЫ МЕТАЛЛИЗИРОВАННЫЕ ПОЛИПРОПИЛЕНОВЫЕ CBB21 CBB22[MPP]

CBB21-CBB22 - высоконадежные металлизированные полипропиленовые конденсаторы неиндуктивного типа с герметичным огнезащитным эпоксидным покрытием корпуса
Применение
Очень малые потери на высоких частотах
Высокое сопротивление изляции, продолжительный срок службы, благодаря эффекту самовосстановления
Широко применяется для высокочастотых сигналов
Рекомендуется применять в цепях постоянного, переменного тока и в импульсных режимах

Многослойные керамические конденсаторы

максимальное напряжение 50В

тип ТКЕ - NPO, X7R, Y5V

Неполярные электролиты. Производитель Сapxon 105C.

CBB81 Высоковольтный конденсатор на основе полипропилен - металлизированной плёнки
(с большими токами разряда)

Диапазон рабочих температур от -40°С до +105°С
Номинальное напряжение
800В (700Vo-p max)
1000В/1200В (1000Vo-p max)
1600В/2000В (1400Vo-p max)
Диапазон ёмкостей 0.0010мкФ - 0.10мкФ
Допустимое отклонение ёмкости, не более ±3.0%(H), ±5%(J), ±10%(K)
Тест перегрузки по напряжению 1.75 UR (в течении 5 секунд)
Диэлектрические потери ≤10×10-4（1кГц, 20°С） ≤20×10-4（10кГц, 20°С）
Сопротивление изоляции ≥50 000MΩ (20°С, 100В, 1мин)

Полимерные (твердотельные) конденсаторы

Твердотельный конденсатор — это конденсатор, в котором вместо традиционного жидкого электролита используется специальный токопроводящий органический полимер. Твердотельные конденсаторы имеют более стабильные характеристики, которые в меньшей степени зависят от условий эксплуатации и возраста самого конденсатора. Использование твердотельных конденсаторов позволяет значительно увеличить время работы электронных устройств и стабильность их параметров.

Основные отличия от конденсаторов с жидким электролитом:

- Значительно больший срок службы 50000 часов рассчитывается на температуру 85°C
- Эквивалентное последовательное сопротивление (ЭПС, англ. ESR) меньше по величине по сравнению с сопротивлением жидко-электролитического конденсатора и слабо зависит от температуры. Поэтому необходима меньшая ёмкость для использования твердотельного конденсатора в качестве шунтирующего (по переменной составляющей)
- Рабочие напряжения до 35 Вольт.

Полистирольные конденсаторы СL11 - индуктивного типа с огнезащитным эпоксидным покрытием корпуса.

Широко используются в цепях постоянного, пульсирующего тока радиоприемников, телевизоров и прочем электронном оборудывании.

Стандарт: GB6349
Интервал рабочих температур: -40 ~ +85°C
Номинальное нпряжение: 63V/100V, 250V, 400V, 630V
Диапазон емкостей: 0.001~0.1 μF
Допустимое отклонение емкости: ±5%
Предельно допустимое напряжение (5с): 2Uном
Тангенс угла потерь (20°C, 1kHz): ≤0,01
Сопротивление изоляции: ≥30000MΩ (20°C, 1min)

Конденсаторы керамические выводные дисковые

 - Применяются для работы в электрических цепях постоянного, переменного синусоидального , пульсирующего токов и в импульсном режиме.
- Конструктивно выполнены изолированными
- Выпускаются с тремя типами диэлектриков: Н20, Н50, Н70
Конденсаторы являются элементом накопления электроэнергии в различных электрических сетях. Конденсаторы обычно применяются в качестве «фильтров» различных помех или сглаживающих фильтров в различных источниках электропитания. Конденсаторы состоят из обкладок (пластин), расположенных друг за другом, которые выполнены из токопроводящих материалов, а также изолирующего материала.
Однослойные керамические конденсаторы используются для полупроводниковых аудиоустройств – в тонкомпенсации, отфильтровке крайних ВЧ в активных ВЧ фильтрах, в пассивных, активно-пассивных и активных темброблоках, и отлично проявляют себя в различных EMI фильтрах, снабберах или как шунты по питанию. Однослойные конденсаторы изготавливаются в форме «таблеточек» и имеют грязно-желтый, оранжевый или бордовый цвет.

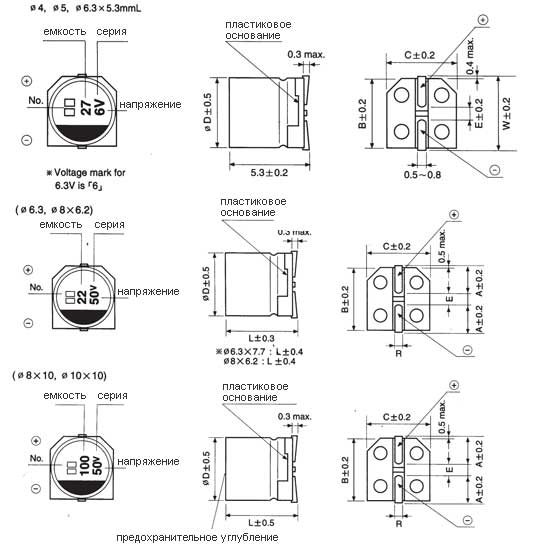

КОНДЕНСАТОРЫ ЭЛЕКТРОЛИТИЧЕСКИЕ SAMWHA, конденсаторы для поверхностного монтажа, серия SC
Электролитические конденсаторы серии SC общего применения для поверхностного монтажа, поставляются на ленте для автоматического монтажа

перейти в каталог

Танталовые конденсаторы для поверхностного монтажа

Танталовый конденсатор — относится к классу конденсаторов с оксидным диэлектриком, характеризуются наиболее высокими удельным зарядом и удельной емкостью, большими значениями единичной емкости, однако, имеют ограничения по максимальному значению номинального напряжения.
