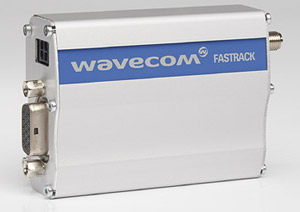

Внешний GSM/GPRS-модем FASTRACK M1306B



GSM/GPRS-модем FASTRACK M1306B является обновленной версией модема М1206В. Размеры М1306В составляют всего 73x54x25 мм, что на 25 мм меньше моделей предыдущего поколения. Наряду с новой формой в устройство добавлены и новые возможности. FASTRACK M1306B оснащен двумя вводами/выводами обще­го назначения, которые могут мультиплексироваться с шиной I²C для подключения периферийных устройств. Дополнительно реализована возможность программно­го управления питанием для активизации режима энергосбережения, что особенно важно в системах с автономным питанием. FASTRACK M1306B-двухдиапазонное устройство (EGSM 900/1800 MHz), поддерживающее GPRS класс 10, оснащенное стеком TCP/IP-протоколов, а также функцией Open AT.

Общие технические характеристики

• Двухдиапазонный GSM/GPRS-модем(EGSM 900/1800 МГц)

• Полное соответствие стандарту «ETSI GSM Phase 2+»

• Класс 4 (2 Вт@ 900 МГц)

• Класс 1 (1 Вт@ 1800 МГц)

• GPRS Класс 10

• Напряжение питания: 5,5-32 В

• Потребляемый ток:

  • в рабочем режиме (GSM 900@ 12 В) 110 мА

  • в рабочем режиме (GSM 1800@ 12 В) 800 мА

  • в режиме ожидания 18 мА

• Размеры: 73 x 54 x 25 мм

• Вес: 82 г

• Рабочая температура- 20...55°C

• Температура хранения- 25. ..70°C

Голосовая связь (режим GSM)

• Телефонная связь

• Экстренные вызовы

• Режимы сжатия данных FR, EFR, HR

• Тональный набор DTMF

Передача данных/факсов/SMS в сети GSM

• Асинхронная передача данных, «прозрачный» и «непрозрачный» режимы до 14400 бит/с

• Поддержка стандарта MNP2, V42.bis

• Автоматическая передача факсов группы 3 (Класс 1 и Класс 2)

• Текст и протокол PDU

• Связь МТ/МО

Передача данных GPRS

• GPRS Класс 10

• Поддержка PBCCH

• Схемы кодирования: от CS1 до CS4

• Совместимо со стандартом SMG31bis

• Встроенный TCP/IP-стек (опция)

Интерфейс АТ команд

• Рекомендации GSM 07.05 и 07.07

• Расширенный набор АТ команд

Дополнительные возможности GSM

• Переадресация вызовов

• Блокирование вызовов

• Многосторонняя связь

• Ожидание и удержание вызова

• Идентификация вызова

• USSD

• Закрытый список пользователей

• Прямое перенаправление вызова

Другие возможности

• Поддержка платформы для разработчика Open AT

• Фиксированные номера набора


• SIM Toolkit Класс 2

• Блокировка SIM-карты на одного сетевого и сервисного оператора

• Часы реального времени (RTC)

• Будильник

• Возможность обновления программы посредством протокола Xmodem

• Набор символов UCS2

Интерфейсы:

• 15-ти контактный mini Sub-D: аудио и последовательный порт, поддерживающий:

  • Программно управляемое автоматическое отключение последовательного порта (АТ-командами)

  • Скорость передачи последовательного порта от 300 до 115200 бит/с (без коррекции)

  • Скорость передачи с автокоррекцией от 300 до 38400 бит/с

• 2 ввода/вывода общего назначения + питание через разъем micro - FIT (4 контакта)

• Антенный разъем SMA

• Держатель SIM-карт (3В)

Пользовательские интерфейсы Open AT

• Большое количество API-интерфейсов для встроенных приложений пользователя
