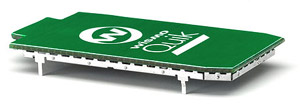

GSM-модуль WISMO QUIK Q2400A



GSM-модуль Q2400A работает в стандарте GSM 900/1800 и обеспечивает передачу голоса, SMS, факсимильных со­общений и данных со скоростью 9600 бит/с. Модуль спро­ектирован для беспроводных абонентских терминалов Wireless Local Loop (WLL) и систем беспроводной переда­чи данных.

Общее описание

• Двухдиапазонный GSM-модуль (EGSM 900/1800 МГц)

• Полное соответствие стандарту «ETSI GSM Phase 2+»

• Класс 4 (2 Вт@ 900 МГц)

• Класс 1 (1 Вт@ 1800 МГц)

• Параметры питания:

  • Потребляемый ток в рабочем режиме 260 мА (GSM 900)

  • Потребляемый ток в рабочем режиме 160 мА (GSM 1800)

  • Потребляемый ток в режиме ожидания 3,5 мА (GSM)

• Размеры: 58 x 32 x 3.9 мм

• Вес: 11 г (включая экранированный корпус)

• Рабочая температура: -20...55°C

• Температура хранения:- 25. ..70°C

• Программно и аппаратно совместим с модулями WISMO QUIKQ23xx и Q24xx

Голосовая связь

• Телефонная связь

• Экстренные вызовы

• Режимы сжатия данных FR, EFR, HR

• Эхо- и шумоподавитель

• Полнодуплексная громкая связь(handsfree)

Передача данных/факсов/SMS

• Асинхронная передача данных, «прозрачный» и «непрозрачный» режимы до 14400 бит/с

• Автоматическая передача факсов группы 3 (Класс 1 и Класс 2)

• Связь МТ/МО и широковещательные сигналы

Дополнительные возможности GSM

• Переадресация вызовов

• Блокирование вызовов

• Многосторонняя связь

• Ожидание и удержание вызова

• USSD

• Часы реального времени (RTC)

Интерфейсы

• Антенный:

  • РЧ контакты для коаксиального кабеля

• 60-ти контактный разъем, содержащий:

  • Интерфейс питания

  • Интерфейс SIM-карт с питанием 3 В (5-вольтовые SIM-карты можно использовать с внешним устройством сдвига уровня)

  • 2 входа для микрофона и 2 выхода для динамика

  • 6 вводов/выводов общего назначения

  • SPI/I2C шина

  • 2 АЦП

  • 10 вводов для клавиатуры 5х5

  • 1 выход для звонка

  • 1 выход для вибровызова

  • Интерфейс IrDA 1.2А протокол

  • Интерфейс контроля заряда батареи

  • Последовательный порт RS-232, имеющий:

  • cкорость передачи последовательного порта от 300 до 115200 бит/с (без коррекции)

  • cкорость передачи с автокоррекцией от 300 до 38400 бит/с (используя внешний ИК-приемопередатчик)

  Интерфейс АТ команд

• АТ-команды, соответствующие рекомендациям GSM 07.05 и 07.07

• Расширенный набор АТ-команд

  Пользовательские интерфейсы Open AT

• Большое количество API-интерфейсов для встроенных приложений пользователя

• SIM Toolkit release 99

  Аттестация

• Модуль прошел тестирование на соответствие стандартам Radio and Telecommunication Terminal Equipment (R&TTE), Global Certification Forum -Certification Criteria (GCF-CC)
