Аналоговые просветные ИК датчики положения и скорости вращения

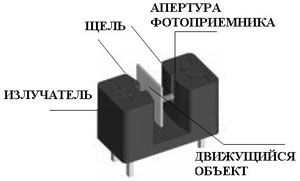

Просветные ИК датчики положения представляют собой систему из ИК излучателя и ИК фотоприемника, встречно-ориентированных вдоль одной оптической оси и жестко закрепленных конструкцией корпуса. Промежуток между излучателем и приемником образует чувствительную область сенсора. При попадании контролируемого непрозрачного объекта в эту область происходит прерывание луча. В результате резко уменьшается ток через фотоприемник (фотодиод, фототранзистор, составной фототранзистор). Линейка ИК датчиков просветного типа компании Honeywell насчитывает множество приборов, различающихся между собой электрическими, оптическими и конструктивными характеристиками. В таблицах ниже приведены характеристики просветных датчиков.









Основные технические характеристики аналоговых просветных ИК датчиков положения и скорости вращения компании Honeywell

Наимено-
вание
серии
Форма и размеры
апертуры перед
детектором
Форма и размеры
апертуры перед
излучат.
Ширина
про-
света
(щели)
ТРАБ,
°С
Варианты
функциональной
организации
Особенности Внешний вид
PDF HOA1888 (213 кБ) прямоугольн. вертикальн,

1,52x1,52 мм
прямоугольн. вертикальн.,

1,52x1,52 мм
12,00 мм -40…+85 или
  • широкая просветная область
  • крепежные защелки
  • пыле- и светозащитный фильтр
  • материал корпуса: поликарбонат
PDF HOA1889 (204 кБ) прямоугольн. вертикальн.,

ширина 0,5 мм
прямоугольн. вертикальн.,

ширина 0,5 мм
1,78 мм -40…+70
  • двухканальный
  • высокое разреш.
  • материал корпуса: valoxO
PDF HOA0825 (322 кБ) круглая
Ø1,52мм

круглая
Ø1,52мм

4,20 мм -40…+85
  • 4 монтажных опции
  • материал корпуса: поликарбонат
PDF HOA086X/087X (500 кБ) прямоугольн. вертикальн.,

0,25x1,52 мм
или
1,27x1,52 мм
прямоугольн. вертикальн.,

1,27x1,52 мм
3,18 мм -40…+85
  • 3 диапазона чувствительн.
  • 4 монтажных опции
  • высокое разреш.
  • материал корпуса: полисульфон
PDF HOA088X/089X (449 кБ) прямоугольн. вертикальн.,

0,25x1,52 мм
или
1,27x1,52 мм
прямоугольн. вертикальн.,

1,27x1,52 мм
3,18 мм -40…+85
  • 610 мм кабель
  • 3 диапазона чувствительн.
  • 4 монтажных опции
  • высокое разреш.
  • материал корпуса: полисульфон
PDF HOA1870 (369 кБ) прямоугольн. вертикальн.,

0,152x1,02 мм
прямоугольн. вертикальн.,

0,152x1,02 мм
1,78 мм -40…+85 или
  • низкопрофильн.
  • 457 мм кабель
  • 2 диапазона чувствительн.
  • высокое разреш.
  • крепежный кронштейн
  • материал корпуса: поликарбонат
PDF HOA1872 (374 кБ) круглая

Ø1,27 мм
или
Ø1,52 мм
круглая

Ø1,27 мм
или
Ø1,52 мм
2,54 мм -40…+85 или
-55…+100
или
  • 3 диапазона чувствительн.
  • две температурн. версии
  • материал корпуса: полиэфир
PDF HOA1873 (415 кБ) круглая

Ø1,27 мм
или
Ø1,52 мм
круглая

Ø1,27 мм
или
Ø1,52 мм
2,54 мм -40…+85 или
-55…+100
или
  • 3 диапазона чувствительн.
  • две температурн. версии
  • крепежные кронштейны
  • материал корпуса: ацеталь- сополимер
PDF HOA1874 (409 кБ) круглая

Ø1,27 мм
или
Ø1,52 мм
круглая

Ø1,27 мм
или
Ø1,52 мм
3,05 мм -40…+85 или
-55…+100
или
  • 3 диапазона чувствительн.
  • две температур. версии
  • крепежные кронштейны
  • материал корпуса: ацеталь- сополимер
PDF HOA1875 (408 кБ) круглая

Ø1,27 мм
круглая

Ø1,27 мм
5,08 мм -55…+100 или
  • 3 диапазона чувствительн.
  • низкопрофильн.
  • высокотемперат.
  • материал корпуса: полисульфон
PDF HOA1876 (419 кБ) круглая

Ø1,27 мм
круглая

Ø1,27 мм
5,08 мм -55…+100 или
  • 3 диапазона чувствительн.
  • широкий шаг выводов
  • высокотемперат.
  • крепежные кронштейны
  • материал корпуса: поликарбонат
PDF HOA1877 (405 кБ) круглая

Ø1,27 мм
круглая

Ø1,27 мм
9,52 мм -55…+100 или
  • 3 диапазона чувствительн.
  • крепежные кронштейны
  • высокотемперат.
  • материал корпуса: поликарбонат
PDF HOA1879 (374 кБ) круглая
Ø1,52мм
или
прямоугольн. 0,25x1,02 мм
круглая
Ø1,52мм
или
прямоугольн. 0,25x1,02 мм
3,18 мм -40…+85
  • высокое разреш.
  • 3 диапазона чувствительн.
  • крепежные кронштейны
  • пылезащищен. корпус
  • материал корпуса: полисульфон
PDF HOA1881 (415 кБ) круглая

Ø1,52мм

круглая

Ø1,52мм

3,18 мм -40…+85 или
  • 3 диапазона чувствительн.
  • крепежные кронштейны
  • 457 мм кабель
  • материал корпуса: нейлон
PDF HOA1882 (381 кБ) круглая

Ø1,52мм

круглая

Ø1,52мм

5,08 мм -40…+85 или
  • 3 диапазона чувствительн.
  • компактный
  • пылезащитный фильтр
  • полисульфон
PDF HOA1883 (385 кБ) круглая

Ø1,52мм

круглая

Ø1,52мм

3,56 мм -40…+85 или
  • 3 диапазона чувствительн.
  • широкий шаг выводов
  • материал корпуса: поликарбонат
PDF HOA1884 (448 кБ) прямоугольн. вертикальн.

0,508x1,02 мм
прямоугольн. вертикальн.

0,508x1,02 мм
3,18 мм -40…+85 или
  • высокое разреш.
  • 3 диапазона чувствительн.
  • горизонтальный монтаж
  • крепежные кронштейны
  • материал корпуса: полиэфир
PDF HOA1885 (378 кБ) прямоугольн. вертикальн.

1,27x1,52 мм
прямоугольн. вертикальн.

1,27x1,52 мм
5,08 мм -40…+85 или
  • высокопрофильн.
  • пыле- и светозащитный фильтр
  • 3 диапазона чувствительн.
  • материал корпуса: поликарбонат
PDF HOA1886 (376 кБ) прямоугольн. вертикальн.

1,27x1,52 мм
прямоугольн. вертикальн.

1,27x1,52 мм
5,08 мм -40…+85 или
  • пыле- и светозащитный фильтр
  • 3 диапазона чувствительн.
  • материал корпуса: поликарбонат
PDF HOA1887 (421 кБ) прямоугольн. вертикальн.

0,25x1,52 мм
прямоугольн. вертикальн.

0,25x1,52 мм
3,18 мм -40…+85 или
  • горизонтальный монтаж
  • пыле- и светозащитный фильтр
  • высокое разреш.
  • 610 мм кабель
  • 3 диапазона чувствительн.
  • материал корпуса: поликарбонат
PDF HOA2862 (389 кБ) прямоугольн. вертикальн.,

0,635x1,02 мм
прямоугольн.  вертикальн.,

0,635x1,02 мм
2,54 мм -55…+100 или
  • высокотемперат.
  • высокое разреш.
  • 3 диапазона чувствительн.
  • материал корпуса: полиэфир
