HopeRF: HP03SA – модуль барометра повышенной точности

Если вам не хватает точности измерений цифрового датчика атмосферного давления HP03SB, на основе которого можно очень просто собрать своими руками настоящий цифровой барометр, то можно воспользоваться улучшенным вариантом датчика давления компании HopeRF (Hope Microelectronics). HP03SA – миниатюрный гибридный модуль барометра/альтиметра с повышенной точностью, изготавливаемого на основе пьезорезистивного датчика давления и интерфейсной микросхемы аналогово-цифровых преобразователя.

смотри также HopeRF: HP03MA – высокоточный модуль цифрового барометра

смотри также Hope Microelectronics предлагает модуль компаса с альтиметром HDPM01

Примеры применения - HP03SA, HP03MA - недорогие цифровые датчики атмосферного давления, работающие по двухпроводному интерфейсу I2C.



Формат выходных цифровых данных такого устройства представлен в виде 16-разрядного слова, соответствующего измеряемому ADC напряжению в зависимости от давления и температуры.

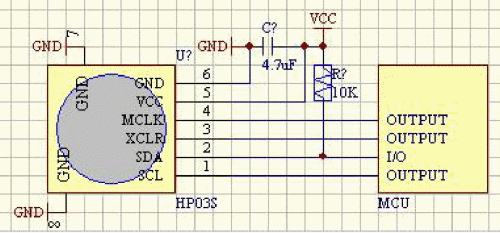

Барометры HP03SA обладают не только малым током потребления при низком напряжении питания, но и автоматическим переключением в режим экономии энергии (ON/OFF). Для их полнофункциональной связи с 4-разрядным микроконтроллером используется 3-проводная последовательная I2C-шина управления. С помощью дополнительной калибровки датчика производитель добивается более высокой точности измерений. Для этого во внутренней памяти модуля хранятся 11 уникальных корректирующих коэффициентов.
* встроенный датчик давления
* абсолютный диапазон измеряемого давления: 300kPa…1100kPa
* 16-разрядный Σ-Δ ADC
* 11 поправочных коэффициентов во внутренней памяти для программной компенсации
* последовательный I2C-интерфейс
* один вывод тактирования 32.768kHz
* одна аппаратная линия сброса
* высокая экономичность
* разрешение ADC: 15bit
* напряжение питания: 2.2V…3.6V
* ток потребления в рабочем режиме: менее 500uA
* ток потребления в режиме отключения: менее 1uA
* внешние компоненты не требуются
* разрешение датчика: 0.1kPa
* относительная точность (750kPa…1100kPa): ±1kPa
* абсолютная точность (750kPa…1100kPa): ±1.5kPa
* максимальная ошибка по температуре (-20°C…+60°C): ±3kPa
* долговременная стабильность (12 месяцев): 2kPa
* зависимость от напряжения питания (2.4V…3.6V): ±1.5kPa
* температурная точность: ±0.8°C

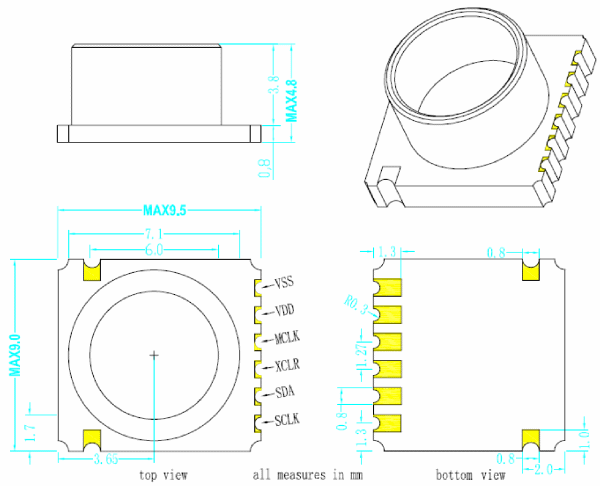

Модуль HP03SA имеет крупное текстолитовое основание (9.5x9.0x4.8mm), удобное для ручного монтажа, и рассчитан на температурный диапазон: −20°C…+60°C.
