Семейство HSF датчиков абсолютного давления


HSF0100-TQ, HSF0700-TQ, HSF1000-TQ и HSF2000-TQ - семейство пьезорезистивных датчиков абсолютного давления, основанных на MEMS-технологии. Они созданы для приложений, особенно требовательных к стоимости комплектующих, в которых чувствительный элемент должен быть интегрирован в конечное изделие, и предназначены для использования в некоррозийной, неионогенной среде. Кроме того, датчики могут быть помещены в единый корпус со специфичным для приложения датчиком таким образом, чтобы можно было определить характеристики производительности и выходной диапазон.






семейство HSF датчиков относительного давления компании HopeRF
Купить датчики серии HSF


Смотри раздел "Датчики давления"


Смотри раздел "Датчики"






Отличительные особенности:

 - не скомпенсированный датчик давления;

 - температурный диапазон: -40°C ... +125°C;

 - низкая стоимость, высокая надежность.

Диапазон измерения давления (напряжение 5 В, температура +25°C, влажность от 30% до 90%)

Микросхема кПа бар мбар PSI Атм. мм рт. ст мм вод. ст. кг/см2
HSF0100-TQ 100 1 1000 15 1 750 10207 1
HSF0700-TQ 700 7 7000 100 7 5250 71449 7
HSF1000-TQ 1000 10 10000 150 10 7500 102070 10
HSF2000-TQ 2000 20 20000 300 20 15000 204140 20

Рабочие значения параметров

Параметр Мин. Тип Макс. Единица
Напряжение питания

0

5,0

10,0

B

Потребляемый ток

0

1,5

3,0

мА

Напряжение сдвига

60

100

150

мВ

Напряжение смещения

-30

0

30

мВ

Температурный коэффициент

-16

-22

-28

%FS/100°C

Температурный коэффициент нестабильности нуля

-4

-6

-8

%FS/100°C

Нелинейность

0

0,1

0,5

%F.S

Сопротивление моста

4

5

6

кОм

Предельное давление

2x

Ном. FS

Рабочая температура

-40



+125

°C

Температура хранения

-40



+125

°C

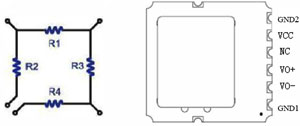

Назначение выводов

Назначение выводов HSF датчиков относительного давления

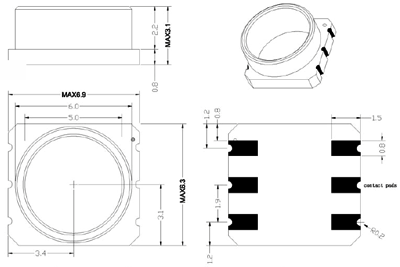

Габаритные размеры корпуса FR4:

Габаритные размеры корпуса FR4


Области применения:
датчики абсолютного давления с высокой разрешающей способностью;
управление двигателями;
барометры, высотометры, вариометры.





Поставляемые компоненты
