Сердечники из
распылённого железа (IronPowder)
|
| Распылённое железо (Iron
Powder) используются при изготовлении сердечников для
радиочастотных применений в течении нескольких десятилетий.
Структура с распределённым воздушным зазором позволяет применять
сердечники Iron Powder в различных дросселях,
предназначенных для накопления энергии. Во многих случаях
распылённое железо может стать недорогой альтернативой
молибден-пермаллою (MPP), материалам HiFlux и KoolMu, а также
ферритовым и аморфным сердечникам с зазором. Описанные ниже
марки распылённого железа обычно используются в дросселях
фильтров дифференциальных помех, в сглаживающих дросселях на
выходах ИИП, в корректорах коэффициента мощности (ККМ) и DC-DC
преобразователях, работающих в непрерывном режиме, а также в
пускорегулирующих устройствах энергосберегающих ламп и ламп
дневного света. |
 |
 |
|
смотри также
Ферритовые сердечники |
|
|
|
Материал
(номер смеси)
|
Начальная
проницаемость
µ0
|
Температурный
коэффициент
проницаемости
+ppm/ºC
|
Проницаемость при подмагничивании
постоянным током @ 62,83 А/см, 10
кГц
|
Цветная
маркировка *
|
|
%µ0
|
µэфф
|
|
-2
|
10
|
100
|
99
|
10
|
Красный/серый
|
|
-2/93
|
10
|
100
|
99
|
10
|
Серый/красный
|
|
-8
|
35
|
300
|
91
|
32
|
Жёлтый/красный
|
|
-8/93
|
35
|
300
|
91
|
32
|
Красный/жёлтый
|
|
-14
|
14
|
150
|
99
|
14
|
Чёрный/красный
|
|
-18
|
55
|
385
|
74
|
40,7
|
Зелёный/красный
|
|
-19
|
55
|
650
|
74
|
40,7
|
Красный/зелёный
|
|
-26
|
75
|
825
|
51
|
38
|
Жёлтый/белый
|
|
-28
|
22
|
510
|
91
|
20
|
Серый/зелёный
|
|
-30
|
22
|
510
|
91
|
20
|
Зелёный/серый
|
|
-33
|
33
|
665
|
84
|
27,7
|
Серый/жёлтый
|
|
-34
|
33
|
565
|
84
|
27,7
|
Серый/голубой
|
|
-35
|
33
|
665
|
84
|
27,7
|
Жёлтый/серый
|
|
-38
|
85
|
955
|
51
|
44
|
Серый/чёрный
|
|
-40
|
60
|
950
|
62
|
37
|
Зелёный/жёлтый
|
|
-45
|
100
|
1040
|
46
|
46
|
Чёрный/чёрный
|
|
-52
|
75
|
650
|
59
|
44
|
Зелёный/голубой
|
*) Все цветные кодировки Micrometals защищены законом США. Бюро
Патентов и Торговых Марок США зарегистрировало формальные номера и
цветовые кодировки для марок -8, -18, -26 и -52
-2 Низкая
проницаемость этой смеси позволяет дросселю функционировать при
значительной переменной составляющей индукции в сердечнике без
возникновения чрезмерных потерь. Отлично подходит для высокочастотных
применений.
-2/93 имеет высокую стабильность проницаемости при
значительных токах подмагничивания. Является недорогой альтернативой
смеси -2 в применениях, некритичных к потерям на
высоких частотах.
-8 Этот материал имеет наименьшие потери среди всех
марок и наилучшую стабильность проницаемости при больших токах
подмагничивания. Отличный материал для высокочастотных применений,
самый дорогой из перечисленных марок.
-8/93 Недорогой вариант материала -8
с более высоким уровнем потерь. Стабильность проницаемости и прочие
параметры идентичны параметрам материала -8
-14 Аналогичен смеси -2, имеет незначительно
более высокую проницаемость.
-18 Умеренные потери, как у материала -8,
при более высокой проницаемости и невысокой стоимости.
-19 Недорогая альтернатива смеси -18
с незначительно большими потерями.
-26 Самая популярная среди смесей общего назначения.
Широко используется в различных дросселях ИИП. В последнее время
заменяется материалом -52
-28/-30 Высокая стабильность проницаемости, умеренная цена и
низкая проницаемость позволяют использовать эти материалы при
разработке дросселей для источников бесперебойного электропитания (ИБЭП)
большой мощности.
-33/-34/-35 Недорогая альтернатива смеси -8
для применений, не критичных к уровню потерь на высоких частотах.
Хорошая стабильность при значительном подмагничивании постоянным током.
-40 Самый дешёвый из материалов. Имеет характеристики,
идентичные смеси -26. Популярен в крупных
типоразмерах.
-45 Имеет самую высокую начальную проницаемость.
Подобен материалу -52 при более высоком значении
потерь.
-52 Аналогичен популярному материалу -26,
но имеет меньшие потери на высоких частотах. Рекомендуется для
применения в новых разработках.
Сердечники из распылённого железа содержат
органический диэлектрик, вследствие чего подвержены термическому
старению. В результате длительного воздействия высоких температур
происходит необратимое снижение проницаемости сердечника и уменьшение
добротности. Степень этих изменений зависит от температуры,
продолжительности воздействия, размера сердечника, частоты и значения
индукции в сердечнике. Все эти факторы следует обязательно учитывать
при разработке дросселя, если рабочая температура достигает 75ºC.
Снижение температуры до -65ºC не вызывает изменений параметров
сердечника.
В мощных устройствах потери в дросселе могут значительно влиять на
температуру всего устройства. Снижение добротности вследствие нагрева
сердечника увеличивает потери на вихревые токи, что способствует
дальнейшему разогреву и может привести к необратимому термическому
пробою, в результате которого сердечник из магнитодиэлектрика
превращается в проводник. Поэтому следует избегать рабочих режимов,
при которых потери в сердечнике превышают потери в обмотках. Потери на
перемагничивание не зависят от термического старения и остаются
постоянными.
Проблемы, связанные с термическим старением, рассмотрены на страницах
38-40 каталога фирмы
Micrometals.
Подробно использование серчечников IronPowder
рассмотрено в статье (7,36 Mb) "Сердечники из распылённого железа в импульсных источниках
питания", журнал «Chip News Украина», №№7-9 2005г (www.chipnews.com.ua),
и "Современная Электроника" №№1-3, 2006г (www.soel.ru).
Тороидальные сердечники типоразмера от Т25 и более
имеют двухцветное диэлектрическое покрытие, которое выдерживает
действующее напряжение 500 В, 60 Гц и большинство известных
органических растворителей. Длительное воздействие некоторых
растворителей может разрушить покрытие.
Для увеличения пробивного напряжения тороидальные сердечники могут по
заказу покрываться двойным или тройным слоем изоляции. Е-образные
сердечники и пластины обрабатываются специальным образом для
предотвращения возникновения ржавчины. Настоятельно рекомендуется
защищать сердечники без диэлектрического покрытия от воздействия влаги
при хранении и транспортировке.
Все сердечники нормируются по значению значению
коэффициента одновитковой индуктивности AL
; проницаемость материала приводится как справочная величина. Все
значения AL получены путём измерения при
размахе переменной индукции 10 мТл на частоте 10 кГц. С целью
уменьшения индуктивности рассеяния обмотка выполняется в один слой и
равномерно распределяется по поверхности кольца. Неравномерное
размещение обмотки влияет на результат измерений. Допустимый разброс
значения AL для смесей -2
и -2/93 составляет ±5%, для всех остальных ±10%.
Кольцевые сердечники из распылённого железа
 |
|
|
Наименование
|
AL
[нГн/Вит2]
|

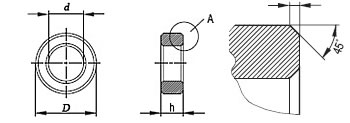

Размеры без покрытия
|
le
[мм]
|
Ae
[мм2]
|
Ve
[мм3]
|
|
D [мм]
|
d [мм]
|
h [мм]
|
|
T25-2
T25-2/93
T25-8
T25-8/93
T25-18
T25-26
T25-40
T25-45
T25-52
|
3,4
3,4
10
10
17
24,5
20,5
31
23
|
6,48
|
3,05
|
2,44
|
15,0
|
3,7
|
55,0
|
|
T26-8
T26-18
T26-26
T26-45
T26-52
|
24
41,5
57
77
56
|
6,73
|
2,67
|
4,83
|
14,7
|
9,0
|
133
|
|
T30-2
T30-2/93
T30-8
T30-8/93
T30-18
T30-26
T30-40
T30-45
T30-52
|
4,3
4,3
14
14
22
33,5
28
40,5
30,5
|
7,8
|
3,84
|
3,25
|
18,4
|
6,0
|
110
|
|
T37-2
T37-2/93
T37-8
T37-8/93
T37-18
T37-26
T37-40
T37-45
T37-52
|
4
4
12
12
18
28,5
24,5
34
26
|
9,53
|
5,21
|
3,25
|
23,1
|
6,4
|
147
|
|
T38-2
T38-2/93
T38-8
T38-8/93
T38-18
T38-26
T38-40
T38-45
T38-52
|
7,4
7,4
20
20
36
49
41,5
65
49
|
9,53
|
4,45
|
4,83
|
21,8
|
11,4
|
248
|
|
T44-2
T44-2/93
T44-8
T44-8/93
T44-18
T44-26
T44-40
T44-45
T44-52
|
5,2
5,2
18,0
18,0
25,5
37,0
31,0
46,5
35,0
|
11,2
|
5,82
|
4,04
|
26,8
|
9,9
|
266
|
|
T50-2
T50-2/93
T50-8
T50-8/93
T50-18
T50-26
T50-38
T50-40
T50-45
T50-52
|
4,9
4,9
17,5
17,5
24,0
33,0
37,5
29,5
44,0
33,0
|
12,7
|
7,7
|
4,83
|
31,9
|
11,2
|
358
|
|
T50-8B
T50-8B/93
T50-18B
T50-26B
T50-38B
T50-40B
T50-45B
T50-52B
|
23,0
23,0
32,0
43,5
49,5
38,5
58,0
43,5
|
12,7
|
7,7
|
6,35
|
31,9
|
14,8
|
471
|
|
|
28,3
61,0
|
12,7
|
7,7
|
8,51
|
31,9
|
20,0
|
637
|
|
T50-26D
T50-40D
T50-52D
|
72,0
59,0
66,0
|
12,7
|
7,7
|
9,53
|
31,9
|
22,3
|
771
|
|
T51-8C
T51-18C
T51-26C
T51-40C
T51-52C
|
37,0
55,0
83,0
67,0
75,0
|
12,7
|
5,08
|
6,35
|
27,9
|
22,3
|
622
|
|
T60-2
T60-2/93
T60-8
T60-8/93
T60-18
T60-26
T60-38
T60-40
T60-52
|
6,5
6,5
19,0
19,0
34,5
50,0
41,5
29,5
47,0
|
15,2
|
8,53
|
5,94
|
37,4
|
18,7
|
699
|
|
T60-26D
T60-52D
|
97,0
94,0
|
15,2
|
8,53
|
11,9
|
37,4
|
37,4
|
1400
|
|
T68-2
T68-2/93
T68-8
T68-8/93
T68-18
T68-26
T68-38
T68-40
T68-45
T68-52
|
5,7
5,7
19,5
19,5
29,0
43,5
45,0
35,0
53,0
40,0
|
17,5
|
9,4
|
4,83
|
42,3
|
17,9
|
779
|
|
T68A-2
T68-2A/93
T68-8A
T68-8A/93
T68-18A
T68-26A
T68-38A
T68-40A
T68-45A
T68-52A
|
7,0
7,0
26,0
26,0
39,5
58,0
61,0
47,0
71,0
54,0
|
17,5
|
9,4
|
6,35
|
42,3
|
24,2
|
1030
|
|
T68-2D
T68-26D
T68-40D
T68-52D
|
11,4
87,0
70,0
80,0
|
17,5
|
9,4
|
9,53
|
42,3
|
35,8
|
1520
|
|
T72-2
T72-2/93
T72-8
T72-8/93
T72-18
T72-26
T72-40
T72-52
|
12,8
12,8
36,0
36,0
60,0
90,0
71,0
82,0
|
18,3
|
7,11
|
6,60
|
40,1
|
34,9
|
1400
|
|
T80-2
T80-2/93
T80-8
T80-8/93
T80-18
T80-26
T80-38
T80-40
T80-45
T80-52
|
5,5
5,5
18,0
18,0
31,0
46,0
48,0
39,5
56,0
42,0
|
20,2
|
12,6
|
6,35
|
51,4
|
23,1
|
1190
|
|
T80-8B
T80-8B/93
T80-18B
T80-26B
T80-38B
T80-40B
T80-45B
T80-52B
|
29,5
29,5
46,5
71,0
72,0
59,0
84,0
63,0
|
20,2
|
12,6
|
9,53
|
51,4
|
34,7
|
1780
|
|
T80-26D
T80-40D
T80-52D
|
92,0
79,0
83,0
|
20,2
|
12,6
|
12,7
|
51,4
|
45,3
|
2330
|
|
T90-8
T90-8/93
T90-18
T90-26
T90-38
T90-40
T90-45
T90-52
|
30,0
30,0
47,0
70,0
73,0
57,0
85,0
64,0
|
22,9
|
14,0
|
9,53
|
57,8
|
39,5
|
2280
|
|
T94-2
T94-2/93
T94-8
T94-8/93
T94-18
T94-26
T94-38
T94-40
T94-45
T94-52
|
8,4
8,4
25,0
25,0
42,0
60,0
65,0
49,0
76,0
57,0
|
23,9
|
14,2
|
7,92
|
59,7
|
36,2
|
2160
|
|
T106-2
T106-2/93
T106-8
T106-8/93
T106-18
T106-26
T106-28
T106-33
T106-38
T106-40
T106-45
T106-52
|
13,5
13,5
45,0
45,0
70,0
93,0
30,0
40,0
108,0
81,0
125,0
95,0
|
26,9
|
14,5
|
11,1
|
64,9
|
65,9
|
4280
|
|
T106-18A
T106-26A
T106-40A
T106-52A
|
49,0
67,0
58,0
67,0
|
26,9
|
14,5
|
7,92
|
64,9
|
46,1
|
3000
|
|
T106-18B
T106-26B
T106-40B
T106-52B
|
91,0
124,0
106,0
124,0
|
26,9
|
14,5
|
14,6
|
64,9
|
85,8
|
5570
|
|
T124-26
|
58,0
|
31,6
|
18,0
|
7,11
|
77,5
|
45,9
|
3550
|
T130-2
T130-2/93
T130-8
T130-8/93
T130-18
T130-26
T130-28
T130-33
T130-38
T130-40
T130-45
T130-52
|
11,0
11,0
35,0
35,0
58,0
81,0
25,0
33,5
90,0
69,0
105,0
79,0
|
33,0 |
19,8
|
11,1
|
82,8
|
69,8
|
5780
|
|
|
41,0
34,0
|
33,0 |
19,8
|
5,72
|
82,8
|
36,1
|
2990
|
|
T131-8
T131-8/93
T131-18
T131-26
T131-33
T131-40
T131-52
|
52,5
52,5
79,0
116,0
46,5
93,0
108,0
|
33,0 |
16,3
|
11,1
|
77,2
|
88,5
|
6840
|
|
T132-26
T132-40
T132-52
|
103,0
83,0
95,0
|
33,0 |
17,8
|
11,1
|
79,6
|
80,5
|
6410
|
|
T141-26
T141-40
T141-52
|
75,0
60,0
69,0
|
35,9 |
22,4
|
10,5
|
91,4
|
67,4
|
6160
|
|
T150-26
T150-40
T150-52
|
96,0
78,0
89,0
|
38,4 |
21,5
|
11,1
|
93,8
|
88,7
|
8310
|
|
T150-26A
T150-38A
T150-45A
|
66,0
74,5
84,0
|
38,4 |
21,5
|
8,26
|
93,8
|
65,7
|
6160
|
|
T157-2
T157-2/93
T157-8
T157-8/93
T157-18
T157-26
T157-28
T157-33
T157-38
T157-40
T157-45
T157-52
|
14,0
14,0
35,0
35,0
58,0
81,0
25,0
33,5
90,0
69,0
105,0
79,0
|
39,9
|
24,1
|
14,5
|
101,0
|
106,0
|
10700
|
|
T175-2
T175-18
T175-26
T175-40
T175-52
|
15,0
82,0
105,0
90,0
105,0
|
44,5
|
27,2
|
16,5
|
112,0
|
134,0
|
15000
|
|
T184-2
T184-2/93
T184-8
T184-8/93
T184-18
T184-26
T184-28
T184-33
T184-40
T184-52
|
24,0
24,0
72,0
72,0
116,0
169,0
51,0
70,0
143,0
159,0
|
46,7
|
24,1
|
18,0
|
112,0
|
188,0
|
21000
|
|
T200-2
T200-2/93
T200-8
T200-8/93
T200-18
T200-26
T200-33
T200-40
T200-52
|
12,0
12,0
42,5
42,5
67,0
92,0
37,0
79,0
92,0
|
50,8
|
31,8
|
14,0
|
130,0
|
127,0
|
16400
|
|
T200-2B
T200-2B/93
T200-8B
T200-8B/93
T200-18B
T200-26B
T200-40B
T200-52B
|
21,8
21,8
78,5
78,5
120,0
160,0
142,0
155,0
|
50,8
|
31,8
|
25,4
|
130,0
|
232,0
|
30000
|
|
T201-18
T201-26
T201-40
T201-52
|
164,0
224,0
194,0
224,0
|
50,8
|
24,1
|
22,2
|
118,0
|
281,0
|
33200
|
|
T224-26C
T224-52C
|
155,0
155,0
|
57,2
|
31,8
|
19,1
|
140,0
|
231,0
|
32200
|
|
T225-2
T225-2/93
T225-8
T225-8/93
T225-18
T225-26
T225-28
T225-33
T225-40
T225-52
|
12,0
12,0
42,5
42,5
67,0
98,0
28,0
37,0
78,0
92,0
|
57,2
|
35,7
|
14,0
|
146,0
|
142,0
|
20700
|
|
T225-2B
T225-2B/93
T225-26B
T225-52B
|
21,5
21,5
160,0
155,0
|
57,2
|
35,7
|
25,4
|
146,0
|
259,0
|
37800
|
|
T249-26
T249-52
|
203,0
203,0
|
63,5
|
35,7
|
25,4
|
156,0
|
336,0
|
52300
|
|
T250-18
T250-26
T250-40
T250-52
|
177,0
242,0
194,0
242,0
|
63,5
|
31,8
|
25,4
|
150,0
|
384,0
|
57400
|
|
T300-2
T300-2/93
T300-8
T300-8/93
T300-18
T300-26
T300-28
T300-33
T300-40
T300-52
|
11,4
11,4
37,0
37,0
58,0
80,0
23,0
34,5
71,0
80,0
|
77,2
|
49,0
|
12,7
|
198,0
|
168,0
|
33400
|
|
T300-2D
T300-2D/93
T300-26D
T300-28D
T300-33D
T300-40D
T300-52D
|
22,8
22,8
160,0
46,0
69,0
142,0
160,0
|
77,2
|
49,0
|
25,4
|
198,0
|
368,0
|
67000
|
|
T400-2
T400-2/93
T400-8
T400-8/93
T400-18
T400-19
T400-26
T400-28
T400-30
T400-33
T400-34
T300-35
T400-40
T400-52
|
18,0
18,0
60,0
60,0
96,0
96,0
131,0
40,5
40,5
55,0
55,0
55,0
115,0
131,0
|
102,0
|
57,2
|
16,5
|
250,0
|
346,0
|
86400
|
|
T400-26B
|
205,0
|
102,0
|
57,2
|
25,4
|
250,0
|
535,0
|
133000
|
|
T400-2D
T400-2D/93
T400-14D
T400-26D
T400-28D
T400-30D
T400-33D
T400-34D
T300-35D
T400-40D
|
36,0
36,0
45,5
262,0
81,0
81,0
110,0
110,0
110,0
230,0
|
102,0
|
57,2
|
33,0
|
250,0
|
685,0
|
171000
|
|
T520-2
T520-2/93
T520-8
T520-8/93
T520-26
T520-28
T520-30
T520-33
T520-34
T520-35
T520-40
T520-52
|
20,0
20,0
65,0
65,0
149,0
45,0
45,0
65,0
65,0
65,0
119,0
137,0
|
138,0
|
78,2
|
20,3
|
331,0
|
524,0
|
173000
|
|
T520-28D
T520-30D
T520-33D
T520-34D
T520-35D
T520-40D
|
45,0
45,0
65,0
65,0
119,0
137,0
|
138,0
|
78,2
|
40,6
|
331,0
|
1050,0
|
347000
|
|
T650-2
T650-2/93
T650-8
T650-8/93
T650-26
T650-28
T650-30
T650-33
T650-34
T650-35
T650-40
T650-52
|
58,0
58,0
200,0
200,0
434,0
127,0
127,0
191,0
191,0
191,0
376,0
405,0
|
165,0
|
88,9
|
50,8
|
399,0
|
1840,0
|
734000
|
|
| |
|
Поставляемые компоненты
|
