AVR JTAG ICE - Встроенная система отладки



[ наличие на складе и цены по ссылке... ]

Внутрисхемный эмулятор-программатор JTAG ICE предназначен для программирования и отладки микроконтроллеров фирмы ATMEL® семейства ATmega AVR.



         Эмулятор поддерживает следующие типы кристаллов:

   MegaAVR

ATmega16

ATmega32

ATmega64

ATmega128

ATmega162

ATmega169

ATmega323

AT90CAN128

 Отличительные особенности:

внутрисхемная отладка

поддержка эмулятора популярными компиляторами AVRstudio 4,  IAR AVR, Image Craft AVR.

наглядное отображение/изменение ОЗУ, переменных и состояние  портов ввода/вывода

высокая скорость программирования и отладки



ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ



  1. Подключение эмулятора к компьютеру

Эмулятор подключается к компьютеру посредством COM – порта, при выключенном питании компьютера (особенно в случае не заземлённого корпуса  компьютера). После подсоединения включается питание компьютера и питание Вашего проекта. Эмулятор питается от Вашего проекта.

  1. Подключение эмулятора к проекту

Эмулятор подключается к проекту при помощи десяти штырькового разъёма PLD или разъема IDC10. Программирование осуществляется внутрисхемно. Схема подключения представлена на рис. 1

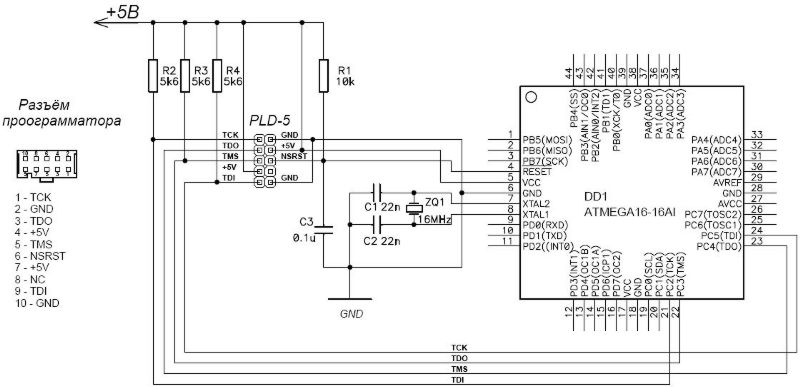

                                   Рис. 1 – Внутрисхемное подключение эмулятора

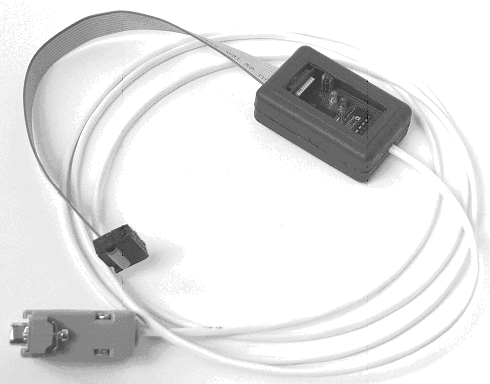

Поставляемые компоненты
