Твердотельные (или полупроводниковые реле)
предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других с рабочим напряжением от 24 до 480 В переменного или постоянного тока и может управляться постоянным или переменным напряжением.
Твердотельные реле могут быть однофазными или трехфазными, с фазным управлением или с коммутацией при переходе тока через ноль

NCR

COSMO

Fotek

CRYDOM

Infineon

СВЧ-реле

IXYS

OMRON

SHARP

Autonics



Радиаторы для твердотельных реле

Твердотельные реле (Solid State Relay - SSR) благодаря полупроводниковой технологии их производства имеют ряд существенных характеристик, делающих их незаменимыми в отдельных областях производства.

Основными отличиями твердотельных реле от электромеханических являются:

- отсутствие электромагнитных помех в момент переключения;

- высокое быстродействие;

- отсутствие акустического шума;

- отсутствие дребезга контактов реле;

- высокое сопротивление изоляции между входом и выходом;

- большое количество переключений, не менее 109 раз;

- малое энергопотребление.

Областями применения твердотельных реле являются: медицинская техника и оборудование, устройства систем связи, системы безопасности, автомобильная электроника и др.

KSD203AC2

KSD203AC3   KSD205AC3   KSD215AC3   KSD210AC3   KSD225AC3   KSD240AC3

KSD210AC8   KSD215AC8   KSD225AC8   KSD240AC8   KSD425AC8   KSD440AC8

KSA210AC8   KSA215AC8   KSA225AC8   KSA240AC8   KSA425AC8   KSA440AC8

Ниже указаны основные характеристики твердотельных реле COSMO, а также схемы включения реле.

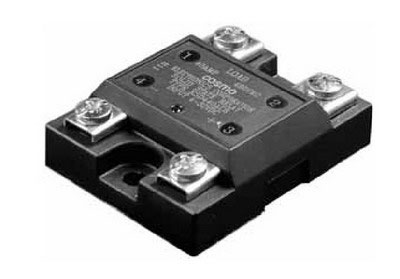

Твердотельное реле AC2 Твердотельное реле AC3 Твердотельное реле AC8

Номинальное коммутируемое напряжение 250, 480 В

Номинальный коммутируемый ток от 3 до 40 А

Падение напряжения на замкнутых контактах, при 1А, - 1,5 В

Напряжения пробоя между входом и выходом - 4000 В

Сопротивление изоляции между входом и выходом при 500 В - 1010 Ом

Время срабатывания - 8,3 мс



Тип реле Вход Выход Общие Схема
Uвх
В DC		 Iвх max
мА		 Rвх
кОм		 Uотпуск Uком
В AC		 Iком А
 		 Iутеч max
мА		 Tраб°C
KSD203AC2 4~32 12 ─ 1 В DC 250 3 7 при 240 В -30~+100

KSD203DC2 4~24 25 ─ 1 В DC 250 3 8 при 240 В -30~+100

KSD205AC3 5~12 35 ─ 1 В DC 250 5 7 при 240 В -30~+100
KSD210AC3 5~12 35 ─ 1 В DC 250 10 7 при 240 В -30~+100
KSD215AC3 5~12 35 ─ 1 В DC 250 15 7 при 240 В -30~+100
KSD225AC3 5~12 35 ─ 1 В DC 250 25 7 при 240 В -30~+100
KSD240AC3 5~12 35 ─ 1 В DC 250 40 7 при 240 В -30~+100

KSD210AC8 4~32 12 ─ 1 В DC 250 10 7 при 240 В -30~+100
KSD215AC8 4~32 12 ─ 1 В DC 250 15 7 при 240 В -30~+100
KSD225AC8 4~32 12 ─ 1 В DC 250 25 7 при 240 В -30~+100
KSD240AC8 4~32 12 ─ 1 В DC 250 40 7 при 240 В -30~+100
KSD425AC8 4~32 12 ─ 1 В DC 480 25 14 при 480 В -30~+100
KSD440AC8 4~32 12 ─ 1 В DC 250 40 7 при 240 В -30~+100

KSA210AC8 100~240 ─ 11 10 В АС 250 10 8 при 240 В -30~+100
KSA225AC8 100~240 ─ 11 10 В АС 250 25 8 при 240 В -30~+80
KSA240AC8 100~240 ─ 11 10 В АС 250 40 8 при 240 В -30~+80
KSA440AC8 100~240 ─ 11 10 В АС 480 40 14 при 480 В -30~+80

Uвх - Входное напряжение; Iвх max - Входной ток (макс.); Rвх - Входное сопротивление; Uотпуск - Напряжение отпускания; Uком - Номинальное коммутируемое напряжение; Iком - Номинальный коммутируемый ток; Iутеч max - Ток утечки, Макс

Фото

Описание
ЦЕНА ЗА ШТ БЕЗ НДС, грн


KSD240AC3
Твердотельные реле
Входн. напр 5-12 В(DC), Выходн. Напр. (макс.) 250 В(AC), Выходн. напр.(мин.) 50 В(AC),вых ток 5 А.

Производитель: COSMO
код товара: 00-00046239

Есть на складе

Этот товар
есть на складе
Перемещение со склада 1 рабочий день
Скачать PDF


Кол-во

Цена,грн

Купить

от 1 шт
от 2 шт
от 3 шт

672,00
659,99
654,15

1
