По оценкам экспертов, около 20% электроэнергии, вырабатываемой во всем мире, приходится на освещение.

Мощные светодиоды потребляют в 10 раз меньше ламп накаливания и в 2 раза меньше, чем люминесцентные лампы при одинаковых величинах светового потока. Срок службы лампы накаливания - около 1000 часов, люминесцентной лампы - около 5000 часов. Для сравнения, срок эксплуатации светодиодных светильников - от 50 до 100 тысяч часов. Из этого следует, что радикально решить вопрос экономии электроэнергии и затрат на обслуживание систем освещения может только применение светодиодных источников света. Таким образом, применение светодиодных светильников дает двойную экономию: электроэнергии и затрат по эксплуатации осветительных приборов (замена и ремонт).

Смотри разделы на сайте: XLamp - семейство сверхъярких светодиодов Cree. Овальные светодиоды CREE

Вся продукция CREE

Светодиоды очень компактны, не требуют высокого напряжения питания, не имеют бьющихся частей (светодиоды - это твердотельные приборы), что обеспечивает устойчивость к вибрации и ударам, не содержат вредных веществ. На основе светодиодов можно создавать источники света с произвольной диаграммой направленности. Кроме того, светодиоды могут работать при низких температурах окружающей среды, что проблематично для люминесцентных ламп.

Компания Cree выпускает ультраяркие (другое равноценное название - сверхъяркие) и мощные (осветительные) светодиоды. Между этими группами твердотельных источников света невозможно провести четкую грань, поэтому в данной статье рассматривается классификация серий светодиодов по версии производителя Cree, которая представлена на рисунке 1.

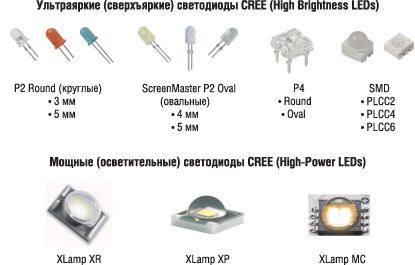

Рис. 1. Серии ультраярких и мощных светодиодов фирмы Cree

К ультраярким светодиодам, предназначенным для индикации, производитель относит круглые (P2 Round) и овальные (ScreenMaster P2 Oval) светодиоды в корпусе для монтажа в отверстия, серию Р4 (корпус «пиранья») и серии светодиодов для поверхностного монтажа в корпусах PLCC2, PLCC4 и PLCC6. К мощным светодиодам, предназначенным для осветительных приборов, компания Cree относит серии XLamp XR, XLamp XP, XLamp MC.



ПРИМЕНЕНИЕ УЛЬТРАЯРКИХ СВЕТОДИОДОВ

---

Ультраяркие светодиоды предназначены, в первую очередь, для индикации (обычно с относительно большого расстояния) и, во вторую, - для подсветки или в качестве маломощных источников света. Некоторые варианты применения сверхъярких светодиодов показаны на рисунке 2.

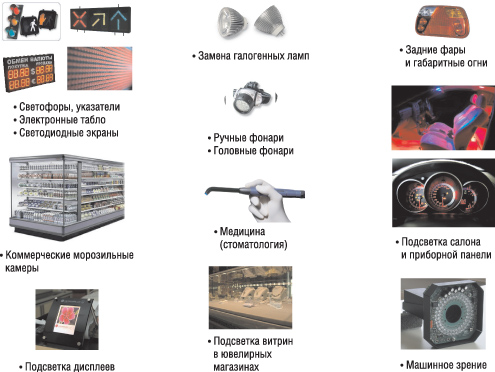

Рис. 2. Некоторые варианты применения ультраярких светодиодов Cree

Светофоры, световые указатели, светодиодные экраны и электронные табло - это одни из самых массовых приложений ультраярких светодиодов. Замена галогенных ламп, ручные и головные фонари с минимумом потребления энергии, медицинские инструменты с местной подсветкой, например, для стоматологии и других медицинских приложений. Наиболее востребованы светодиодные светильники для подсветки витрин ювелирных магазинов, так как тепловыделение светодиодных источников света существенно меньше по сравнению с галогенными лампами. Воздействие повышенной температуры на ювелирные изделия приводит к преждевременному изменению внешнего вида некоторых металлов (к сожалению, не в лучшую сторону). Это главная причина, по которой ювелиры проявляют большой интерес к перспективным светодиодным системам освещения.

Массовое использование ультраярких светодиодов происходит в автомобильной промышленности. Это задние фары, габаритные огни и стоп-сигналы, подсветка салона и приборной панели. Применение современных светодиодов дает широкое поле деятельности дизайнерам для реализации самых разных вариантов декоративного освещения.

В промышленности востребована подсветка в коммерческих морозильных камерах из-за гораздо меньшего тепловыделения светодиодных светильников. Простота реализации локальной и направленной подсветки позволяет с успехом использовать ультраяркие светодиоды в системах машинного зрения. И, конечно, одно из наиболее востребованных приложений для сверхъярких светодиодов - подсветка дисплеев. Несомненно, с каждым годом количество ЖК-телевизоров и мониторов со светодиодной подсветкой будет только увеличиваться. Конечно, все сферы применения ультраярких светодиодов перечислить невозможно, поэтому переходим к принципам зрительного восприятия человека и световым характеристикам светодиодов, без которых невозможно правильное понимание параметров ультраярких и мощных светодиодов.



ЗРИТЕЛЬНОЕ ВОСПРИЯТИЕ И ФОТОРЕЦЕПТОРЫ ГЛАЗА ЧЕЛОВЕКА

---

Принцип работы глаз человека определяет развитие систем освещения и отображения информации. Фоторецепторы сетчатки глаза имеют два типа зрительных клеток: палочки и колбочки. Палочки гораздо чувствительнее к яркости, но не различают цвета. Колбочки различают цвет в видимом диапазоне от 380...400 нм (фиолетовый) до 770 нм (красный), но слабо реагируют на интенсивность светового потока. Сетчатка содержит три типа колбочек, каждый из которых чувствителен к своему цвету (синему, зеленому или красному). Это показано на рисунке 3.

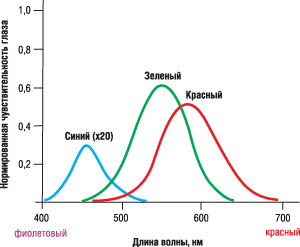

Рис. 3. Чувствительности цветовых рецепторов глаза в разных диапазонах видимого спектра

Как мы видим, графики в значительной степени пересекаются. Обратите внимание, что чувствительность глаза к синей части спектра минимальна (график показан с умножением на 20 от истинного значения). Суммарный отклик колбочек имеет четко выраженный максимум в области зеленого цвета с длиной волны около 555 нм, что показано на рисунке 4.

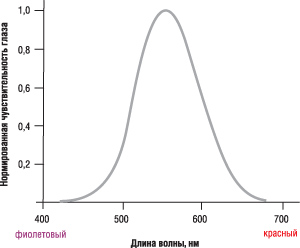

Рис. 4. Суммарная чувствительность цветовых рецепторов глаза в видимом диапазоне света

Палочек намного больше, чем колбочек, поэтому сетчатка глаза гораздо чувствительнее к интенсивности светового потока, чем к цвету. Очень важно и то, что восприятие яркости света глазом среднестатистического человека происходит по логарифмическому закону. Например, реальная сила света, требуемая для формирования 50-процентного серого изображения (точно по центру между абсолютно черным и полностью белым) составляет примерно 18% от силы света, нужной для формирования полностью белого изображения. Нелинейное восприятие яркости глазом человека должно обязательно учитываться при выводе информации на дисплей. Очевидно, что чувствительность глаз каждого конкретного человека индивидуальна, поэтому в светотехнике пользуются параметрами зрительного аппарата среднестатистического человека.



ФОТОМЕТРИЧЕСКИЕ (СВЕТОТЕХНИЧЕСКИЕ) ХАРАКТЕРИСТИКИ СВЕТОДИОДОВ

---

Световые характеристики источников света основаны на двух основных фотометрических стандартах: сила света и световой поток. Единица измерения светового потока - люмен. 1 люмен эквивалентен световому потоку, излучаемому точечным источником с силой света 1 кандела внутри телесного угла 1 стерадиан. Наглядная иллюстрация этого определения приведена в верней части рисунка 5.

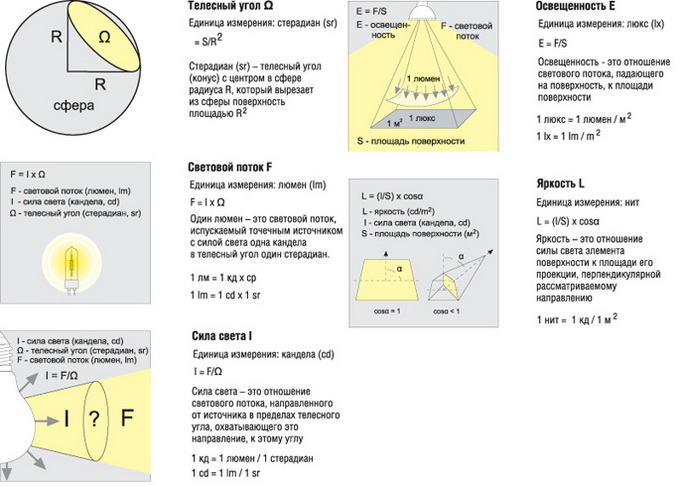

Рис. 5. Фотометрические характеристики источников света

Для понимания фотометрических характеристик необходимо вспомнить определение стерадиана. Стерадиан представляет собой телесный угол Ω (конус с центром сферы радиусом R), который вырезает на сфере поверхность площадью R² (как показано в верхней части рисунка 5). Из определения стерадиана следует, что полный световой поток, излучаемый точечным источником с силой света 1 кандела равен 4p люменов.



СВЕТОВОЙ ПОТОК F

Силу света измеряют в канделах (в переводе с латинского - свеча). Кандела - это сила света обычной восковой свечи.

Возникает вполне правомерный вопрос: почему силу света измеряют в канделах, а не Вт/стерадиан (Вт/ср)? Часто так и делают, но при использовании мощных светодиодов для освещения возникает следующее неудобство. Если включить зеленый, красный и синий светодиоды с одинаковой силой света, измеренной в Вт/ср, то яркость зеленого светодиода будет существенно выше. Это явление объясняет рассмотренные нами выше графики на рисунках 3 и 4, иллюстрирующие разную чувствительность глаза человека к разным длинам волн видимого спектра. Яркость красного светодиода нам казалась бы меньше, чем у зеленого, а свечение синего светодиода вообще оказалось бы очень тусклым. Чтобы устранить эти причины, силу света измеряют в канделах, а световой поток в люменах (см. рис. 5). При расчете освещенности именно люмен является наиболее подходящей единицей измерения для расчетов и сравнения разных источников света.



СИЛА СВЕТА I

Сила света I - это пространственная плотность светового потока или отношение светового потока внутри телесного угла к величине этого телесного угла. Проще говоря, сила света показывает, какую часть светового потока излучает источник в рассматриваемом направлении. Сила света измеряется в канделах (кд).

Для пересчета кандел в люмены применяют следующий метод:

1. Зная двойной угол половинной яркости светодиода q, взятый из документации производителя, вычисляем соответствующий телесный угол Ω = 2p (1-cos(q/2)).

2. Определяем световой поток F = IxΩ, где I - сила света светодиода.



ОСВЕЩЕННОСТЬ Е

Освещенность характеризует уровень освещения поверхности, создаваемый световым потоком, падающим на поверхность. В системе СИ измеряется в люксах. Рассчитывается по формуле E = F/S (1 люкс = 1 люмен/м²). Освещенность пропорциональна силе света. С увеличением дистанции от поверхности освещенность уменьшается обратно пропорционально квадрату расстояния. При падении световых лучей наклонно к освещаемой поверхности освещенность падает пропорционально косинусу угла падения лучей.



ЯРКОСТЬ L

В фотометрии термин «яркость» рассматривают применительно к поверхности. Хотя мы все часто употребляем термин «яркость светодиода», это некорректно. Более правильные термины - сила света и световой поток. В данном случае (см. рис. 5) речь идет о яркости поверхности, то есть отраженном от нее свете. Яркость L - это отношение силы света I элемента поверхности к площади его проекции, перпендикулярной рассматриваемому направлению или L = (I/S) x cosa. Из всех фотометрических величин яркость наиболее близко связана со зрительными ощущениями, так как освещенности изображений предметов на сетчатке глаза пропорциональны именно яркости этих предметов.



СВЕТОВАЯ ОТДАЧА

Световая отдача характеризует эффективность источника излучения, определяющая, какой вырабатывается световой поток на 1 Вт подведенной мощности. Единица измерения - лм/Вт. Теоретически максимально возможная световая отдача равна 683 лм/Вт у источника света с длиной волны 555 нм при преобразовании электрической энергии в свет без потерь. Из последнего предложения следует, что 1 люмен - это световой поток зеленого излучателя света без потерь с длиной волны 555 нм мощностью 1/683 Вт. Обычная лампа накаливания 60 Вт обеспечивает световой поток 500 лм (светоотдача - 8,33 лм/Вт). Лампа накаливания мощностью 100 Вт излучает световой поток около 1300 лм (13 лм/Вт). Люминесцентная лампа мощностью 26 Вт создает световой поток около 1600 лм (61,5 лм/Вт). Уличная натриевая газоразрядная лампа излучает 10000...20000 лм. Натриевые лампы низкого давления обеспечивают один из максимальных показателей эффективности - световая отдача около 200 лм/Вт. Фирма Cree выпускает светодиоды с оптической эффективностью более 100 лм/Вт. По оценкам экспертов со временем этот показатель будет только увеличиваться, а цена ультраярких и осветительных светодиодов будет только уменьшаться.



ОСНОВНЫЕ ПАРАМЕТРЫ УЛЬТРАЯРКИХ СВЕТОДИОДОВ CREE

В таблице 1 приведены параметры ультраярких светодиодов Cree в круглых корпусах диаметром 5 мм.

Таблица 1. Параметры круглых ультраярких светодиодов фирмы CREE

Светодиоды для монтажа в отверстия выпускаются с ограничителями на выводах и без них. Производитель указывает четкие допустимые границы минимальных и максимальных значений силы света и длин волн видимого диапазона излучения. Это характеризует очень высокую культуру производства светодиодов и отлаженность технологического процесса.

Для некоторых приложений, например, для светодиодных экранов часто целесообразнее использовать овальные светодиоды с несимметричной диаграммой направленности. Разные мощности излучения по двум осям позволяют оптимально распределять энергию излучения светодиодов. Параметры ультраярких овальных светодиодов Cree с размерами корпуса 4 и 5 мм приведены в таблице 2.

Таблица 2. Параметры овальных ультраярких светодиодов фирмы CREE

Более мощные ультраяркие светодиоды Cree серии Р4 выпускаются в популярном корпусе «пиранья». Сила света этих светодиодов достигает 13,2 кд при угле излучения 100...120° (гарантированное минимальное значение сила света 4...5 кд). Параметры светодиодов серии Р4 сведены в таблицу 3.

Таблица 3. Параметры ультраярких светодиодов серии Р4 фирмы CREE

Большой популярностью пользуются ультраяркие светодиоды Cree для поверхностного монтажа (SMD). Параметры серий этих светодиодов представлены в таблице 4. Максимальной мощностью излучения отличаются серии LP6 и LN6. Максимальная сила света белых светодиодов серии LP6 достигает 14...18 кд при угле излучения 120°. Для белых светодиодов серии LN6 производитель приводит значения светового потока в люменах. Максимальные значения этого параметра достигают 85...100 лм (типовые значения от 65 до 80 лм).

Таблица 4. Параметры ультраярких светодиодов для поверхностного монтажа (SMD) фирмы CREE

Удобный и автоматизированный монтаж SMD-светодиодов, их малые размеры, низкий нагрев и высокая светоотдача позволяют дизайнерам выбрать оптимальные и интересные решения для создания систем освещения.
