Микроконтроллеры PHILIPS >> Семейство LPC2000



Семейство LPC2000 - серия 16/32-разрядных микроконтроллеров на основе ядра ARM7TDMI-S

PHILIPS

NXP

[ наличие на складе и цена по ссылке ]

так же микроконтроллеры

8051 Silicon Labs

AVR ATMEL

ARM ATMEL

MSP430 Texas Instruments







Параметры

LPC2104

LPC2105

LPC2106

Flash

128K

128K

128K

RAM

16K

32K

64K

АЦП

нет

нет

нет

Таймеры/каналов захвата-сравнения

2(32bit)/7

2(32bit)/7

2(32bit)/7

UART

2

2

2

I2C

1

1

1

SPI

1

1

1

Количество таймеров*

4

4

4

Максимальная частота МГц

60

60

60



*-включая сторожевой таймер и часы реального времени


Особенности:

  • 16/32 битный ARM7TDMI-S микропроцессор.

  • Встроенное 16/32/64 кБ статическое ОЗУ.

  • Встроенная 128 кБ программная Flash память. 128 битный интерфейс/акселератор, способные работать в высокоскоростном режиме с тактовой частотой 60 МГц.

  • Возможность программирования внутри системы (ISP) и внутри приложения (IAP) при помощи встроенной программы-загрузчика. Время программирования одной 512 байтной линии Flash памяти 1 мс. Стирание одного сектора или всей памяти за 400 мс.

  • Векторный контроллер прерываний с перестраиваемыми приоритетами и адресами векторов прерывания.

  • Интерфейс EmbeddedICE-RT активизации точек останова и точек просмотра. Подпрограмма обработки прерывания может продолжать выполняться, в то время как основной программный модуль отлаживается встроенной программой RealMonitor.

  • Встроенный модуль Trace Macrocell позволяет отслеживать в реальном времени выполнение программы.

  • Последовательные интерфейсы:

      • два UART (16C550)

      • высокоскоростной I2C (400 кбит/с)

      • SPI

  • Два 32-разрядных таймера (7 каналов захвата/сравнения), модуль ШИМ (6 выходов), часы реального времени и сторожевой таймер.

  • До тридцати двух линий портов ввода - вывода общего применения, совместимых с 5 В логикой, в миниатюрном 7х7 мм 48 контактном LQFP и HVQFN (только LPC2106) корпусе.

  • Встроенная система ФАПЧ позволяет обеспечить максимальную частоту тактовых импульсов ЦП 60 МГц.

  • Встроенный кварцевый генератор, имеющий рабочий частотный диапазон от 10 МГц до 25 МГц.

  • Два режима пониженного потребления: ждущий режим и режим пониженного потребления.

  • Возможность активизации микропроцессора сигналом внешнего прерывания.

  • Индивидуальное включение/отключение периферийных модулей для оптимизации потребления.

  • Работает от двух источников питания:

      •     Диапазон рабочего напряжения центрального процессора от 1.65 В до 1.95 В (1.8 В ±8.3 %).

      •     Диапазон источника питания портов ввода - вывода от 3.0 В до 3.6 В (3.3 В ±10 %) с возможностью работы с 5 В логикой.

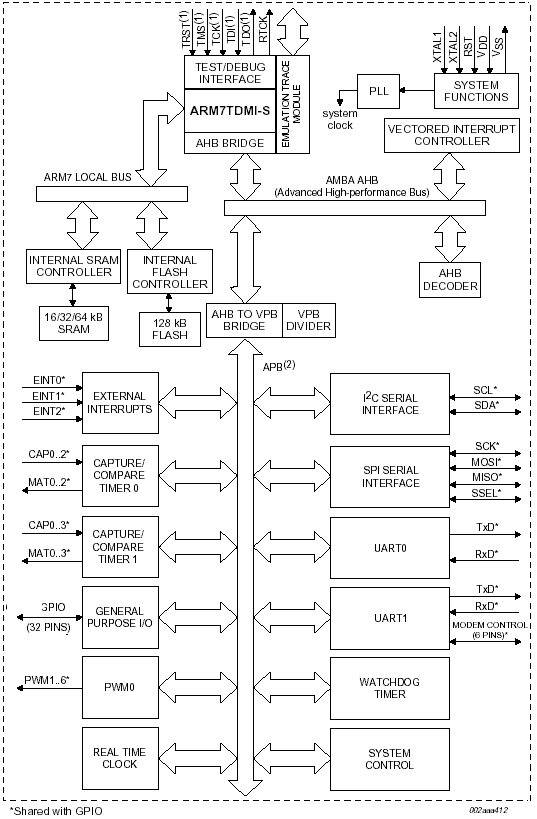

Архитектура LPC2104/LPC2105/LPC2106:

Структурная схема LPC2104/LPC2105/LPC2106

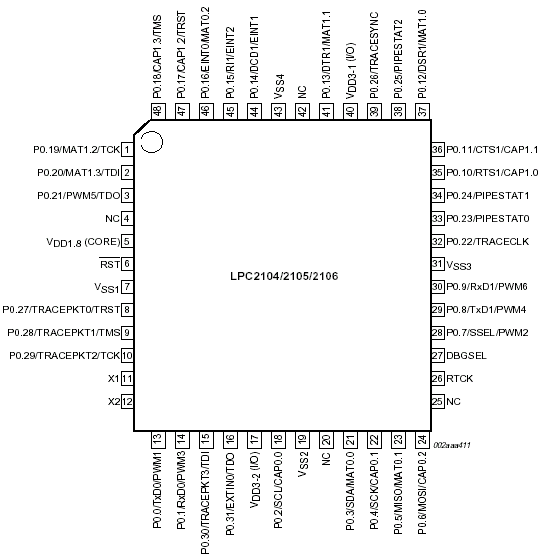

Расположение выводов LPC2104/LPC2105/LPC2106:

Расположение выводов LPC2104/LPC2105/LPC2106
