Микроконтроллеры PHILIPS >> Семейство LPC2000



Семейство LPC2000 - серия 16/32-разрядных микроконтроллеров на основе ядра ARM7TDMI-S

PHILIPS

NXP

[ наличие на складе и цена по ссылке ]

так же микроконтроллеры

8051 Silicon Labs

AVR ATMEL

ARM ATMEL

MSP430 Texas Instruments







Параметры

LPC2119

LPC2129

Flash

128K

256K

RAM

16K

16K

АЦП

4-ch ADC10

4-ch ADC10

Таймеры/каналов захвата-сравнения

2(32bit)/4+4

2(32bit)/4+4

CAN

2

2

UART

2

2

I2C

1

1

SPI

2

2

Количество таймеров*

4

4

Максимальная частота МГц

60

60

*-включая сторожевой таймер и часы реального времени


Особенности:

  • 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP64.

  • Встроенное статическое ОЗУ на 16 Кбайт.

  • Встроенная программная флэш-память объемом 128 Кбайт (LPC2119) или 256 Кбайт (LPC2129). 128-разрядный интерфейс/акселератор позволяет работать на частоте 60 МГц.

  • Внутрисистемное программирование (ISP) поддерживается встроенной программой программатора в загрузочном секторе. Программирование страницы из 512 байт требует 1 мс. Стирание одного сектора или всей памяти занимает 400 мс.

  • Встроенный интерфейс ICE-RT позволяет реализовать точки останова и ожидания. Подпрограммы обработки прерываний могут продолжать выполнение, пока основная программа находится в отладке через имеющуюся в микроконтроллере программу RealMonitor™.

  • Встроенная технология Trace Macrocell™ позволяет без задержек выполнять скоростную трассировку выполнения команд.

  • Два связанных CAN-интерфейса с модернизированными приемными фильтрами.

  • 4-канальный 10-битный АЦП со временем преобразования 2,4 мкс.

  • Несколько последовательных интерфейсов – 2 USART (16C550), быстрый I2C (400 кбит/сек) и два SPI™.

  • Максимальная тактовая частота 60 МГц, вырабатываемая встроенным генератором ФАПЧ с временем стабилизации 100 мкс.

  • Векторный контроллер прерываний с конфигурируемыми приоритетами и адресами векторов.

  • Два 32-разр. таймера (с 4-мя каналами захвата и 4-мя сравнения), модуль ШИМ (6 выходов), часы реального времени и сторожевой таймер.

  • До 46 устойчивых к напряжению 5 В входов/выходов общего назначения. Из них 9 выводов могут быть входами прерывания по фронту или по уровню.

  • Встроенный кварцевый генератор с рабочим диапазоном от 1 до 30 МГц.

  • Два экономичных режима – ждущий и пониженного потребления энергии.

  • Вывод процессора из режима пониженного потребления внешним прерыванием.

  • Индивидуальное включение/отключение периферийных устройств для оптимизации потребляемой мощности.

  • Двойное напряжение питания:

      • Питание ядра микропроцессора от 1,65 В до 1,95 В (1,8 ± 0,15 В).

      • Питание периферии от 3,0 до 3,6 В (3,3 В ± 10%) с устойчивостью к напряжению +5 В.

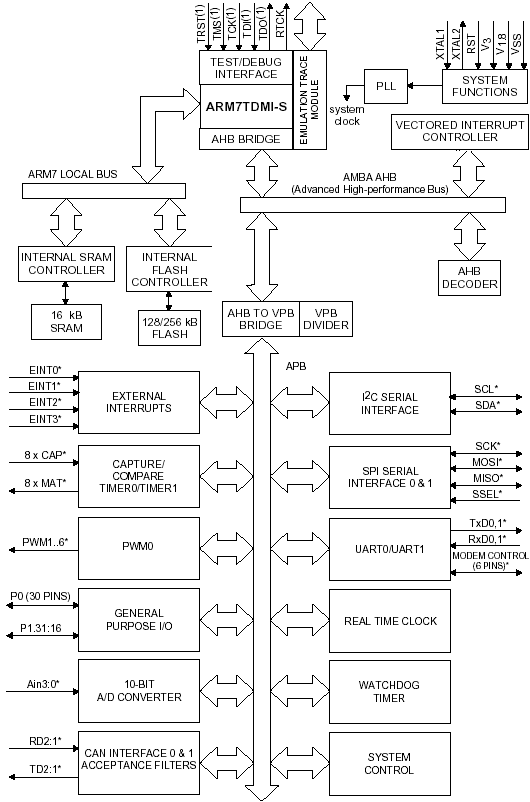

Архитектура LPC2119/ LPC2129:

Структурная схема

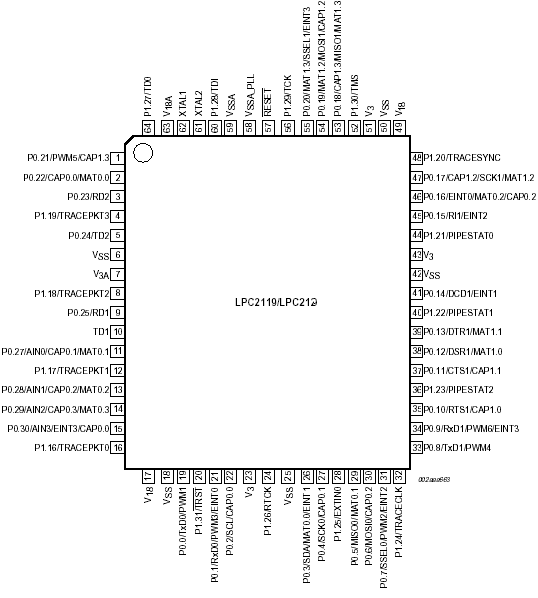

Назначение выводов LPC2119/ LPC2129:

Назначение выводов
