Микроконтроллеры PHILIPS >> Семейство LPC2000



Семейство LPC2000 - серия 16/32-разрядных микроконтроллеров на основе ядра ARM7TDMI-S

PHILIPS

NXP

[ наличие на складе и цена по ссылке ]

так же микроконтроллеры

8051 Silicon Labs

AVR ATMEL

ARM ATMEL

MSP430 Texas Instruments







Параметры

LPC2131

LPC2132

LPC2134

LPC2136

LPC2138

Flash

32K

64K

128K

256K

512K

RAM

8K

16K

16K

32K

32K

АЦП

8-ch ADC10

8-ch ADC10

2x8-ch ADC10

2x8-ch ADC10

2x8-ch ADC10

ЦАП

-

DAC10

DAC10

DAC10

DAC10

Таймеры/каналов захвата-сравнения

2(32bit)/4+4

2(32bit)/4+4

2(32bit)/4+4

2(32bit)/4+4

2(32bit)/4+4

UART

2

2

2

2

2

I2C

2

2

2

2

2

SPI

2

2

2

2

2

Количество таймеров*

4

4

4

4

4

Максимальная частота МГц

60

60

60

60

60



*-включая сторожевой таймер и часы реального времени


Особенности:

  • 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP64.

  • Встроенное 8/16/32 кБ статическое ОЗУ.

  • Встроенная 32/64/128/256/512 кБ программная Flash память. 128-разрядный интерфейс/акселератор позволяет работать на частоте 60 МГц.

  • Возможность программирования внутри системы (ISP) и внутри приложения (IAP) при помощи встроенной программы-загрузчика. Время программирования одной 256 байтной линии Flash памяти 1 мс. Стирание одного сектора или всей памяти за 400 мс.

  • Векторный контроллер прерываний с перестраиваемыми приоритетами и адресами векторов прерывания.

  • Встроенный интерфейс ICE-RT позволяет реализовать точки останова и ожидания. Подпрограммы обработки прерываний могут продолжать выполнение, пока основная программа находится в отладке через имеющуюся в микроконтроллере программу RealMonitor™.

  • Последовательные интерфейсы:

      • два UART (16C550)

      • два высокоскоростных I2C (400 кбит/с)

      • SPI и SSP

  • Один (LPC2131/32) или два (LPC2134/36/38) 10-разрядныx АЦП с 8-ю входными каналами и временем преобразования менее 2.44 мкс/канал.

  • Одиночный 10-разрядный ЦАП (LPC2132/34/36/38).

  • Два 32-разрядных таймера (4 канал захвата - 4 сравнения), модуль ШИМ (6 выходов), сторожевой таймер.

  • Мало-потребляющие часы реального времени с независимым питанием и отдельным входом тактирования 32 КГц.

  • До сорока семи линий портов ввода - вывода общего применения, совместимых с 5 В логикой, в миниатюрном 64 контактном LQFP корпусе. Из них 9 выводов могут быть входами прерывания по фронту или по уровню.

  • Максимальная тактовая частота 60 МГц, вырабатываемая встроенным генератором ФАПЧ с временем стабилизации 100 мкс.

  • Встроенный генератор, работающий с внешним кварцем, имеющий рабочий частотный диапазон от 1 МГц до 30 МГц, а с внешним генератором до 50 МГц.

  • Два экономичных режима – ждущий и пониженного потребления энергии.

  • Индивидуальное включение/отключение периферийных модулей для оптимизации потребления.

  • Запуск из дежурного режима сигналом внешнего прерывания или по прерыванию модуля детектора уровня питания (BOD).

  • Единое питание с сигналом сброса по включению питания (POR) и модуля детектора уровня питания (BOD).

      • Питание ядра микропроцессора  от 3,0 до 3,6 В (3,3 В ± 10%) с устойчивостью к напряжению +5 В.

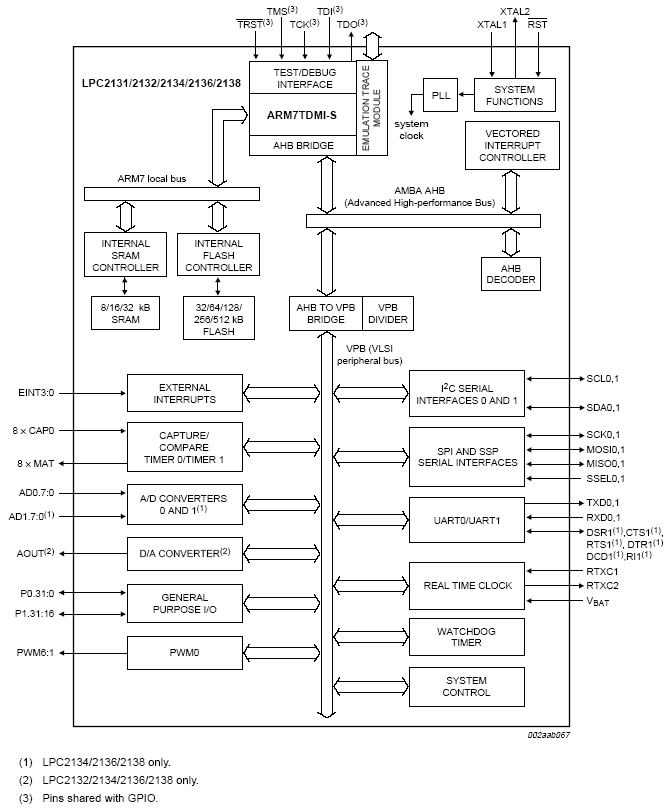

Архитектура LPC2131/LPC2132/LPC2134/LPC2136/LPC2138:

 Архитектура LPC2131/LPC2132/LPC2134/LPC2136/LPC2138

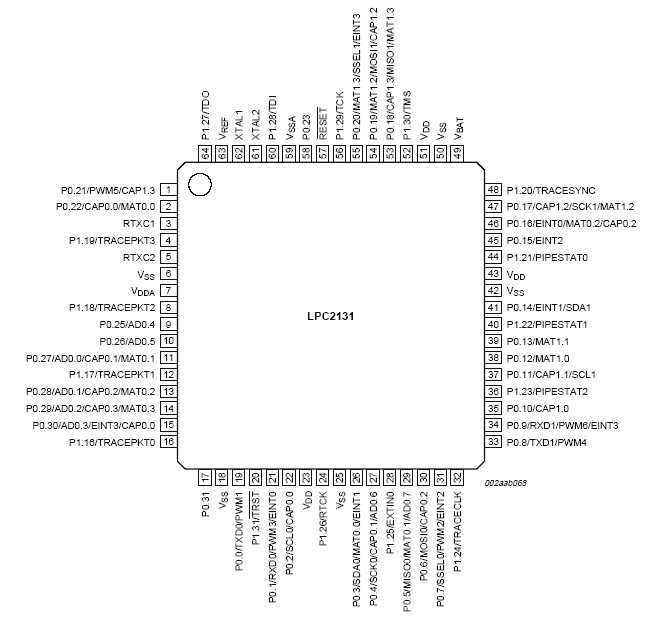

Назначение выводов LPC2131:

Назначение выводов LPC2131

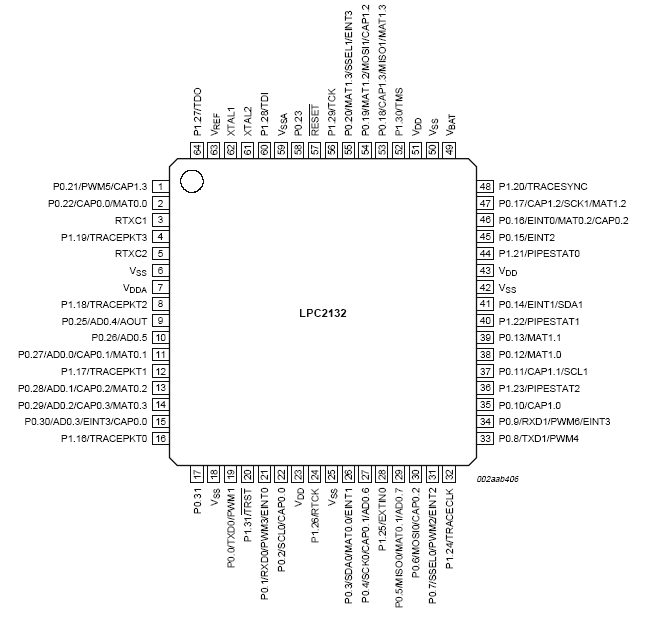

Назначение выводов LPC2132:

 Назначение выводов LPC2132

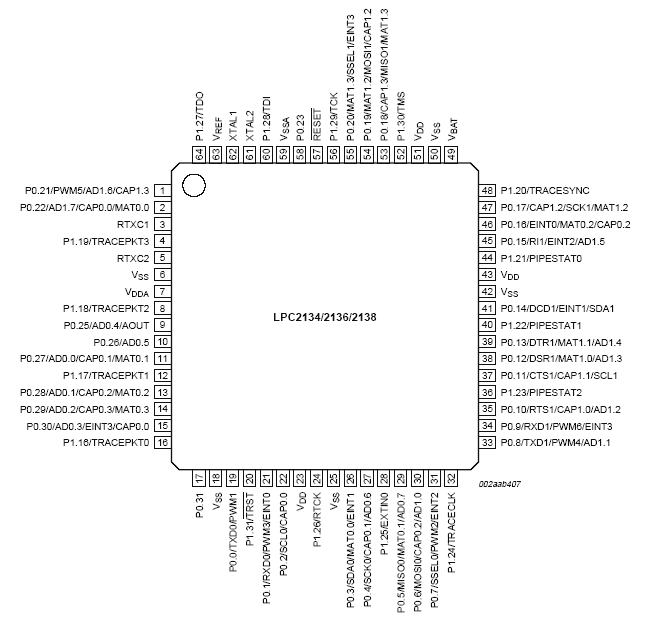

Назначение выводов LPC2134/LPC2136/LPC2138:

 Назначение выводов LPC2134/LPC2136/LPC2138




Поставляемые компоненты
