*-включая сторожевой таймер и часы реального времени

Особенности:

• 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP64

• 16 кбайт встроенного статического ОЗУ

• 256 кбайт встроенной флэш-памяти программ. 128-разр. интерфейс/ускоритель позволяет работать на частоте 60 МГц

• Внутрисистемное программирование (ISP) поддерживается встроенной программой программатора в загрузочном секторе. Программирование страницы из 512 байт требует 1 мс. Стирание одного сектора или всей памяти длится 400 мс.

• Встроенные интерфейсы ICE-RT и Trace позволяют отслеживать выполнение программы в реальном масштабе времени через имеющуюся в микроконтроллере программу RealMonitor™.

• Четыре связанных CAN-интерфейса с модернизированными приемными фильтрами. Дополнительные последовательные интерфейсы: два USART (16C550), высокоскоростной I²C (400 кбит/с) и два SPI.

• 4-канальный 10-битный АЦП со временем преобразования 2,4 мкс.

• Два 32-разр. таймера (с 4-мя каналами захвата и 4-мя сравнения), модуль ШИМ (6 выходов), часы реального времени и сторожевой таймер.

• Векторный контроллер прерываний с конфигурируемыми приоритетами и адресами векторов

• До 46 устойчивых к напряжению 5 В входов/выходов общего назначения. Из них 9 выводов могут быть входами прерывания по фронту или по уровню.

• Рабочий температурный диапазон -40єC…+105єC.

• Максимальная тактовая частота 60 МГц, вырабатываемая встроенным генератором ФАПЧ с временем стабилизации 100 мкс.

• Встроенный кварцевый генератор с рабочим диапазоном от 1 до 30 МГц.

• Два экономичных режима – ждущий и пониженного потребления энергии.

• Вывод процессора из режима пониженного потребления внешним прерыванием.

• Индивидуальное включение/отключение периферийных устройств для оптимизации потребляемой мощности.

• Двойное напряжение питания:

  • Питание ядра микропроцессора от 1,65 В до 1,95 В (1,8 ± 0,15 В).

  • Питание периферии от 3,0 до 3,6 В (3,3 В ± 10%) с устойчивостью к напряжению +5 В

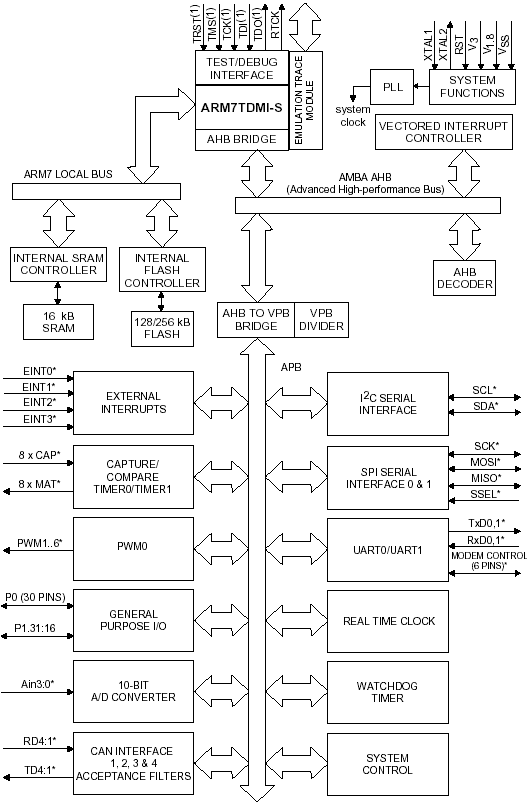

Архитектура LPC2194:

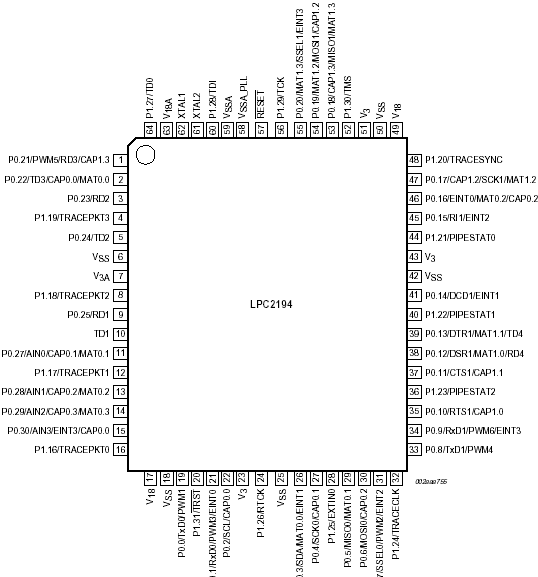

Назначение выводов:
