Микроконтроллеры PHILIPS >> Семейство LPC2000



Семейство LPC2000 - серия 16/32-разрядных микроконтроллеров на основе ядра ARM7TDMI-S

PHILIPS

NXP

[ наличие на складе и цена по ссылке ]

так же микроконтроллеры

8051 Silicon Labs

AVR ATMEL

ARM ATMEL

MSP430 Texas Instruments







Параметры

LPC2212

LPC2214

Flash

128K

256K

RAM

16K

16K

АЦП

8-ch ADC10

8-ch ADC10

Таймеры/каналов захвата-сравнения

2(32bit)/4+4

2(32bit)/4+4

UART

2

2

I2C

1

1

SPI

2

2

Количество таймеров*

4

4

Максимальная частота МГц

60

60



Особенности:

  • 16/32-разр. микроконтроллер ARM7TDMI-S в корпусе LQFP144

  • 16 кбайт встроенного статического ОЗУ и 128/256 кбайт встроенной флэш-памяти программ. 128-разр. интерфейс/ускоритель позволяет работу на частоте 60 МГц

  • Внутрисистемное программирование (ISP) поддерживается встроенной программой программатора в загрузочном секторе. Программирование страницы из 512 байт требует 1 мс. Стирание одного сектора или всей памяти длится 400 мс.

  • Встроенные интерфейсы ICE-RT и Trace позволяют отслеживать выполнение программы в реальном масштабе времени через имеющуюся в микроконтроллере программу RealMonitor™.

  • 8-канальный 10-битный АЦП со временем преобразования 2,4 мкс.

  • Два 32-разр. таймера (с 4 каналами захвата и 4 каналами сравнения), блок ШИМ (6 выходов), часы реального времени и сторожевой таймер.

  • Несколько последовательных интерфейсов: два USART(16C550), высокоскоростной I2C (400 кбит/с) и два SPI.

  • Векторный контроллер прерываний с конфигурируемыми приоритетами и адресами векторов.

  • Конфигурируемый интерфейс внешней памяти с 4 банками, каждый из которых имеет размер 16 Мбит с разрядностью данных 8/16/32.

  • До 112 универсальных линий ввода-вывода (поддерживают 5В уровни). Из них 9 выводов могут быть входами прерывания по фронту или по уровню.

  • Максимальная тактовая частота 60 МГц, вырабатываемая встроенным генератором ФАПЧ с временем стабилизации 100 мкс.

  • Встроенный генератор с рабочим диапазоном от 1 до 30 МГц.

  • Два экономичных режима – ждущий и пониженного потребления энергии.

  • Вывод процессора из режима пониженного потребления внешним прерыванием.

  • Индивидуальное включение/отключение периферийных устройств для оптимизации потребляемой мощности.

  • Двойное напряжение питания:

        • Питание ядра микропроцессора от 1,65 В до 1,95 В (1,8 ± 0,15 В).

        • Питание периферии от 3,0 до 3,6 В (3,3 В ± 10%) с устойчивостью к напряжению +5 В

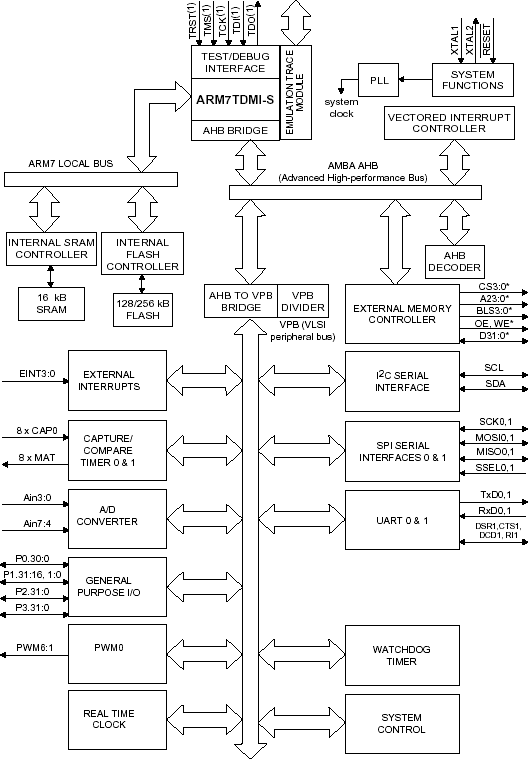

Архитектура LPC2212/LPC2214:

Структурная схема

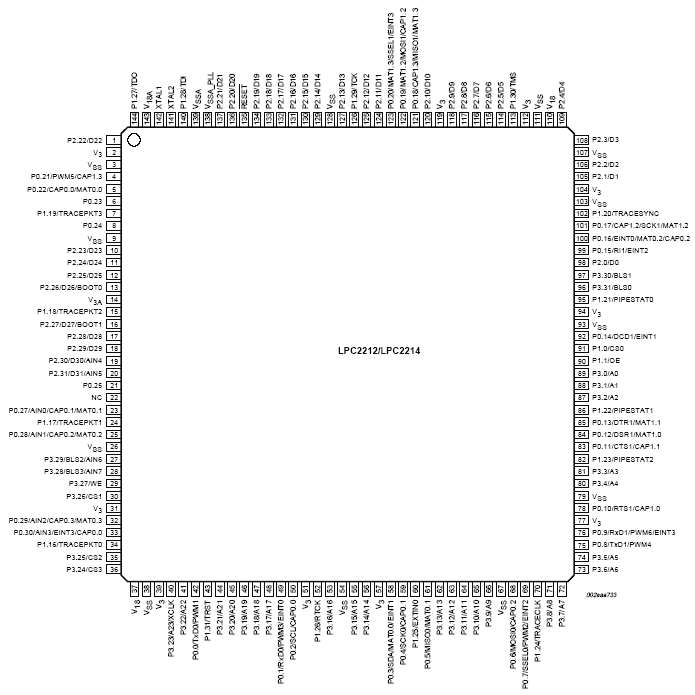

Расположение выводов LPC2212/LPC2214 (корпус LQFP144):

Расположение выводов LPC2212/LPC2214 (корпус LQFP144)




Поставляемые компоненты
