МИКРОСХЕМЫ УПРАВЛЕНИЯ ЗАРЯДОМ АККУМУЛЯТОРОВ КОМПАНИИ ON
SEMICONDUCTOR
|
|
смотри полный перечень продукции ON
SEMICONDUCTOR |
|
Интегральные схемы управления питанием от ON Semiconductor (ONS) уже
хорошо известны отечественным разработчикам. Это AC/DC-преобразователи
и ШИМ-контроллеры, корректоры коэффициента мощности, DC/DC-преобразователи
и, конечно, линейные регуляторы. Однако практически ни одно
портативное устройство не может обойтись без аккумулятора и,
соответственно, без микросхем для его заряда и защиты. Компания ONS
имеет в линейке продукции ряд решений для управления зарядом
аккумуляторов, которые традиционно для ONS сочетают достаточную
функциональность с невысокой стоимостью и простотой применения. |
 |
ОСНОВНЫЕ ТИПЫ ПРИМЕНЯЕМЫХ АККУМУЛЯТОРОВ
В современной электронике наиболее распространены NiCd/NiMH и Li-Ion/Li-Pol
аккумуляторы. Каждый из них обладает своими преимуществами и недостатками.
Никель-кадмиевые (NiCd) аккумуляторы дешевы, а также имеют самое большое
количество циклов разряда/заряда и большое значение нагрузочного тока.
Основными недостатками являются: высокий саморазряд, а также «эффект
памяти», который приводит к частичной потере емкости при частом заряде не
до конца разряженного аккумулятора.
Никель-металлогидридные (NiMH) аккумуляторы - это попытка
устранения недостатков NiCd, в частности «эффекта памяти». Данные
аккумуляторы менее критичны к заряду после неполной разрядки и практически
в два раза превосходят NiCd по величине удельной емкости. Не обошлось и
без потерь, NiMH аккумуляторы обладают меньшим числом циклов разряд/заряд
и более высоким саморазрядом по сравнению с NiCd.
Литий-ионные (Li-Ion)
аккумуляторы обладают
самой высокой плотностью энергии, что позволяет им превосходить другие
типы аккумуляторов по величине емкости при тех же габаритных размерах.
Низкий саморазряд и отсутствие «эффекта памяти» делают этот тип
аккумуляторов неприхотливым в использовании. Однако для обеспечения
безопасности использования литий-ионные аккумуляторы требуют применения
технологий и конструктивных решений (полиолефиновые пористые пленки для
изоляции положительного и отрицательного электродов, наличие
терморезистора и предохранительного клапана для сброса избыточного
давления), которые приводят к увеличению стоимости аккумуляторов на основе
лития по сравнению с другими элементами питания.
Литий-полимерные
(Li-Pol) аккумуляторы - это попытка решить проблему
безопасности аккумуляторов на основе лития путем использования твердого
сухого электролита вместо электролита в виде геля в Li-Ion. Такое решение
позволяет получить схожие с Li-Ion аккумуляторами характеристики при
меньшей стоимости. Помимо повышенной безопасности, использование твердого
электролита позволяет уменьшить толщину аккумулятора (до 1,5 мм).
Единственным недостатком по сравнению с Li-Ion аккумуляторами является
менее широкий диапазон рабочих температур, в частности Li-Pol аккумуляторы
не рекомендуется заряжать при минусовых температурах.
|
MC33340/42 - КОНТРОЛЬ ЗАРЯДА NICD И NIMH АККУМУЛЯТОРОВ
|
|
В современных портативных приложениях требуется максимально быстрый
заряд аккумулятора, предотвращение перезаряда, максимальный срок
службы и предотвращение потери емкости. MC33340и MC33342 -
контроллеры заряда от ON Semiconductor, которые сочетают в себе все,
что необходимо для быстрого заряда и защиты NiCd и NiMH
аккумуляторов. |
 |
Контроллеры МС33340/42 реализуют:
-
быстрый заряд и «капельную»
подзарядку (trickle charge);
-
окончание зарядки по изменению
напряжения и температуры;
-
детектирование одноразовых
батарей и отказ от их зарядки;
-
программируемое время быстрой
зарядки от одного до четырех часов;
-
детектирование перезаряда и
недозаряда батареи, перегрева и перенапряжения по входу;
-
паузу перед отключением зарядки
при детектировании по изменению напряжения (177 с для MC33340 и 708 с
для MC33342).
Данные контроллеры в сочетании с внешним линейным или импульсным
преобразователем образуют законченную систему для зарядки аккумуляторов.

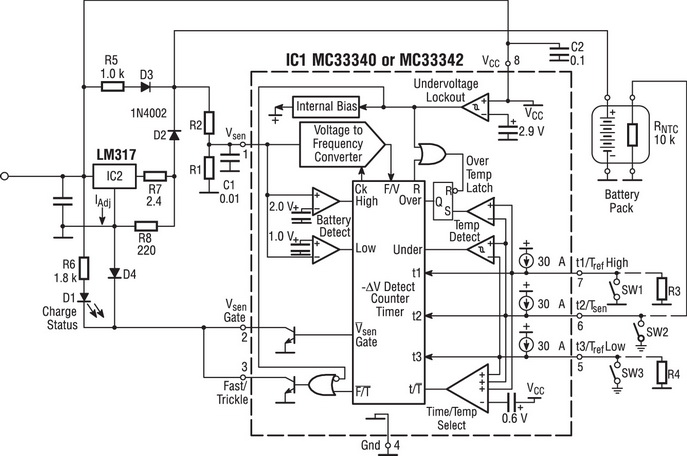

Пример такой зарядной схемы с использованием классического стабилизатора LM317 показан
на рис. 1.
Рис. 1. Схема включения
MC33340 и MC33342
LM317 в данной схеме работает как стабилизированный источник тока с
установкой зарядного тока резистором R7:
Ichg(fast) = (Vref +
IadjR8)/R7. Ток капельной подзарядки устанавливается резистором
R5:
Ichg(trickle) = (Vin -
Vf(D3) - Vbatt)/R5.
Делитель R2/R1 должен быть рассчитан таким образом, чтобы при полном
заряде аккумулятора на входе Vsen было меньше 2 В:
R2 = R1(Vbatt/Vsen -
1).
С помощью выводов t1, t2, t3 трехбитной логикой (ключами на схеме)
устанавливается либо время заряда 71...283 мин, либо верхний и нижний
пределы детектирования температуры.
На основе представленной схемы компания ON Semiconductor предлагает
отладочные платы MC33340EVB и MC33342EVB.
|
NCP1835B - МИКРОСХЕМА ДЛЯ ЗАРЯДА LI-ION И LI-POL АККУМУЛЯТОРОВ
|
Литиевые аккумуляторы требуют высокой стабильности зарядного
напряжения, например, для аккумулятора LIR14500 от компании EEMB
зарядное напряжение должно находиться в пределах 4,2±0,05 В. Для
заряда аккумуляторов на основе лития ONS предлагает полностью
интегрированное решение - NCP1835B. |
|
|
|
Это микросхема заряда с линейным регулятором, профилем заряда CCCV
(constant current, constant voltage) и зарядным током 30...300 мА.
Питание NCP1835B может
осуществляться либо от стандартного AC/DC-адаптера, либо от USB-порта.

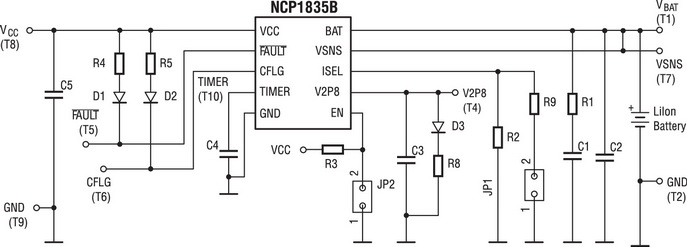

Вариант схемы включения представлен на рис. 2.
Рис. 2. Схема для
отладки NCP1835B
Основные характеристики:
-
интегрированный стабилизатор
тока и напряжения;
-
возможность зарядки полностью
разряженной батареи (током 30мА);
-
определение окончания зарядки;
-
программируемый зарядный ток;
-
выходы статуса и ошибки зарядки;
-
выход 2,8В для определения
присутствия адаптера на входе или питания микроконтроллера током до 2мА;
-
входное напряжение от 2,8 до
6,5В;
-
защита от продолжительного
заряда (программируемое максимальное время заряда 6,6...784 мин).
|
NCP349 И NCP360 - ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ С ИНТЕГРИРОВАННЫМ
MOSFET-ТРАНЗИСТОРОМ
|
|
Еще одним важным моментом в системах заряда аккумуляторов является защита
от превышения допустимого входного напряжения. Решения, предлагаемые ONS,
отключают выход от целевой схемы в случае присутствия на входе
недопустимого напряжения.
NCP349 - новинка от ONS, которая защищает от
перенапряжения по входу до 28 В. Микросхема отключает выход при превышении
верхнего порога входным напряжением или если нижний порог не достигнут.
Также предусмотрен выход FLAG# для сигнализации перенапряжения на входе.

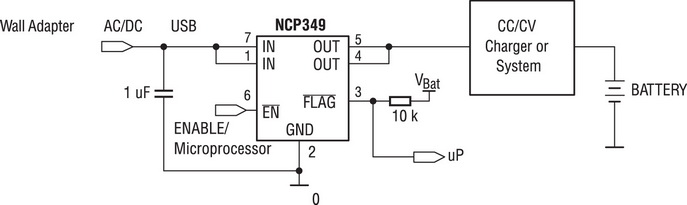

Типовая схема применения показана на рис. 3.
|
Рис. 3. Схема
применения NCP349 |
NCP349
|
|
NCP360
|
Данная микросхема доступна с различными нижними (2,95 и 3,25 В) и верхними
(5,68; 6,02; 6,4; 6,85 В) порогами срабатывания, которые закодированы в
наименовании. NCP360 обладает такой же функциональностью, что и NCP349, за
исключением максимального напряжения на входе: 20 В.
|
|
