USB Осциллограф PV6501

предназначен для создания рабочего места радиолюбителя, наладчика, разработчика на базе персонального компьютера или ноутбука. Кроме осциллографа приставка работает в режиме генератора и частотомера.

смотри так же:
Новинки: расширена линейка популярных USB-осциллографов PV650X -
PV6502 — 3-х канальный осциллограф смешанных сигналов.
PV6503 — 4-х канальный осциллограф смешанных сигналов.



Портативный осциллограф 10 МГц HPS-10



Портативный осциллограф 40 МГц HPS-40



Делители к осциллографам

Высокая частота дискретизации. Позволяет достоверно отображать сигнал до 20 МГц.

Полное ощущение работы с обычным аналоговым осциллографом. Мгновенная реакция на действия пользователя. Быстрый набор и отображение отсчётов.

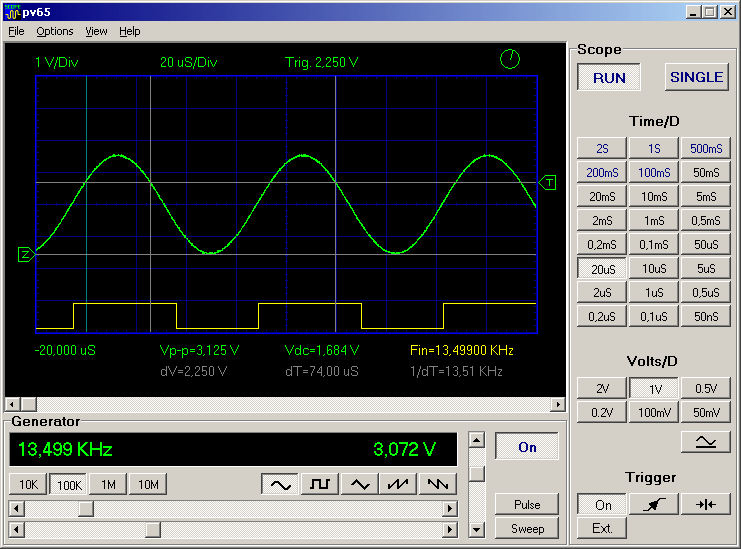

Интуитивно понятный интерфейс. Простое и логичное управление. Вам даже не придётся читать инструкцию – для того, чтобы в первый раз начать работать с PV6501 достаточно одного взгляда на экран.

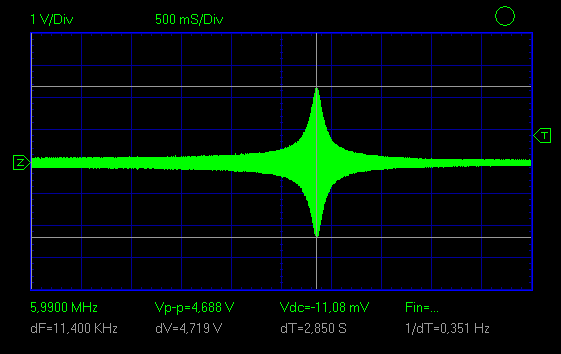

Встроенный генератор до 10 МГц. Удобно использовать для снятия АЧХ.

Точный частотомер. Отображаются 7 значащих цифр.

Удобная инсталляция. Программу можно разместить в любом месте, даже запускать с компакт диска. При установке не модернизируется системный реестр, в систему устанавливается только стандартный драйвер USB.

Гальваноотвязка. Ваш компьтер защищён от измеряемой схемы. Шумы от блока питания компьютера не будут мешать измерениям.

Щупы в комплект не входят, рекомендуется использовать щупы HP-9060



Скачать PDF

















Характеристики



Габариты: 165х80х30 мм.

Вес: 150 г.

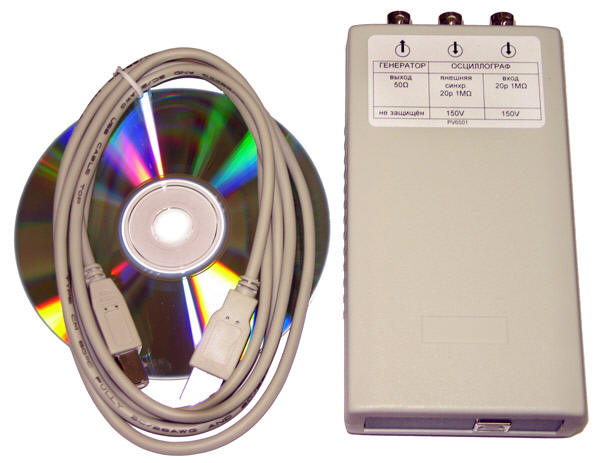

Комплектация

1. Осциллограф PV6501.

2. Кабель USB-AB 1,8 м.

(программное обеспечение можно скачать с сайта производителя)

или с нашего сайта - файл PV65-driver

Возможности

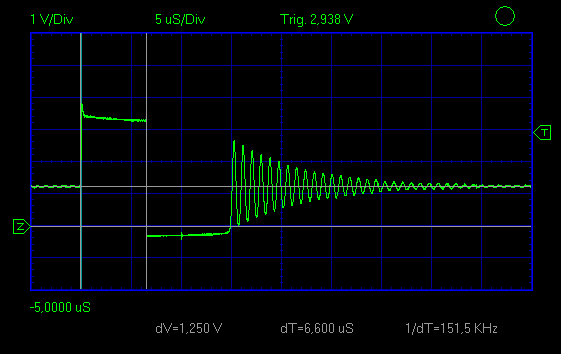

Осциллограф

Маркерные измерения, авто измерения параметров сигнала, масштабирование сигнала (лупа времени), запись осциллограмм в файл (в графическом или текстовом виде).

Режим регистрации выбросов (глитчей) и подавление эффекта наложения спектров "Peak detect".

Режим открытого/закрытого входа. (Для корректных измерений с закрытым входом значение постоянной составляющей должно быть от -20 до +20 В.)

Синхронизация

Внутренняя и внешняя синхронизация.

По фронту/срезу входного сигнала.

Ждущая (запуск развертки при выполнении условия синхронизации). Автоматическая (запуск развертки производится автоматически независимо от условия синхронизации). Возможен однократный или многократный запуск развертки.

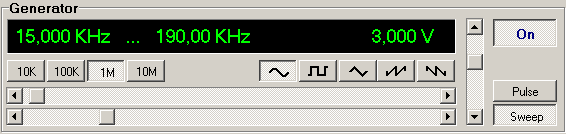

Генератор

Работа на основе прямого цифрового синтеза частоты (DDS).

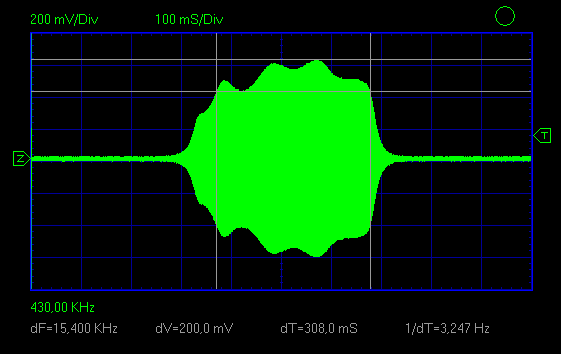

Режим качания частоты синхронно с развёрткой осциллографа (ГКЧ).

Электронно-счетный частотомер

Принцип действия основан на одновременном измерении частоты и периода сигнала на интервале времени 1 сек.

Технические характеристики

Осциллограф:



— максимальная частота дискретизации

100 МГц

— разрядность АЦП

8 бит

— полоса пропускания усилителя вертикального отклонения

20 МГц

— входное сопротивление

1 МОм

— входная емкость

20 пФ

— максимальное допустимое входное напряжение (сумма постоянной и переменной составляющих)

150 В

— режим открытого/закрытого входа

для корректных измерений с закрытым входом значение постоянной составляющей должно быть от −20 до +20 В.

— объем памяти

8000 отсчетов

— коэффициенты отклонения по вертикали

50 мВ/дел...2 В/дел. (6 калиброванных значений с шагом 1—2—5)

— коэффициенты развертки по горизонтали

50 нс/дел...2 c/дел. (24 калиброванных значения с шагом 1—2—5). На развертках 100 мс/дел...2 с/дел. включается непрерывный циклический режим (без мертвой зоны) с непрерывной визуализацией.

— входное сопротивление входа внешней синхронизации

1 МОм

— входная емкость

20 пФ

— уровень срабатывания по входу внешней синхронизации

1,3 В (триггер Шмитта с порогами 1,0 В и 1,6 В)

— максимальное допустимое напряжение на входе внешней синхронизации (сумма постоянной и переменной составляющих)

150 В



Синхронизация:



— настраиваемый уровень

±4 деления

— настраиваемая длина предвыборки

0...9 делений

— настраиваемый уровень шумоподавления при синхронизации (гистерезис)

0 дел...2 дел

— настраиваемый номер фронта/среза вызывающий инхронизацию

1...255



Генератор:



— диапазон генерируемых частот

0,1 Гц...10 МГц

— частота дискретизации

100 МГц

— разрядность ЦАП

9 бит

— разрядность аккумулятора фазы

40 бит

— шаг установки частоты

5 значащих разрядов (но не менее 0,1 Гц)

— режим генератора импульсов с произвольной скважностью в диапазоне

10 нс...1 с

— диапазон подстройки амплитуды

1 В...4 В (Значение от пика до пика: выходной сигнал генератора имеет постоянную составляющую = 1/2 значения от пика до пика.)

— шаг подстройки амплитуды

8 мВ

— выходное сопротивление

50 Ом



Электронно-счетный частотомер:



— диапазон измеряемых частот со входа осциллографа

2 Гц...30 МГц, со входа внешней синхронизации до 250 МГц

— чувствительность со входа осциллографа

не менее 20 мВ,
со входа внешней синхронизации — триггер Шмитта с порогами 1,0 В и 1,6 В

— при работе со входа осциллографа частотомер работает по уровню синхронизации, при этом возможна настройка уровня шумоподавления (гистерезис)

0 дел...2 дел., x — коэффициент отклонения по вертикали осциллографа

— разрядность

7 значащих цифр



Условия эксплуатации

Максимальное напряжение на входе осциллографа и внешней синхронизации +-150В. Температура окружающего воздуха +10..+30°С. Относительная влажность не более 75% при 20 °С.

Минимальные требования к компьютеру:

Pentium I — 166 Mhz, 64 RAM, Win 98, USB_1.1, 5V, 500 mA.
