Микросхемы интерфейсов RS-485 с дополнительными функциями





MAX1341xE – серия интерфейсных микросхем RS-485/RS-422 со встроенным LDO-стабилизатором и функцией AutoDirection



Для реализации изолированного интерфейса RS-485/RS-422 необходим дополнительный источник питания с гальванической развязкой. Серия MAX1341xE содержит встроенный LDO-стабилизатор, благодаря которому появляется возможность снизить требования к стабильности и точности выходного напряжения дополнительного DC/DC-преобразователя с гальванической изоляцией. На рисунке 1 показаны структурные схемы трансиверов RS-485/RS-422 со встроенным LDO-стабилизатором.

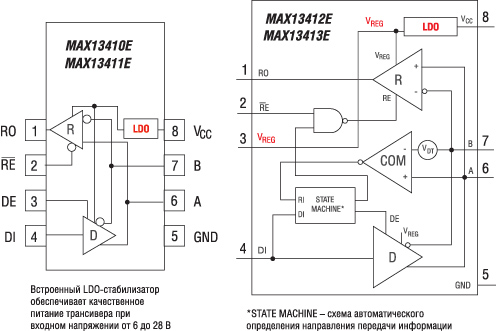

Рис. 1. Структурные схемы трансиверов RS-485/RS-422 со встроенным LDO-стабилизатором

Кроме того, микросхемы MAX13412E и MAX13413E имеют дополнительную функцию AutoDirection (автоматическое определение направления передачи информации). Встроенный LDO-стабилизатор обеспечивает необходимую точность и стабильность выходного напряжения при входном интервале от 6 до 28 В. При высоком входном напряжении на регулирующем транзисторе LDO-стабилизатора будет рассеиваться довольно большая мощность. По этой причине интерфейсные микросхемы серии MAX1341xE выпускаются в корпусе 8 SO-EP (EP = Exposed Paddle) с металлическим основанием, которое должно припаиваться к шине общего провода для более эффективного отвода тепла. Основные параметры микросхем MAX1341xE сведены в таблицу 1. Трансиверы MAX13412E и MAX13413E имеют также дополнительный выход LDO-стабилизатора 20 мА для питания внешних дополнительных схем, что позволяет уменьшить количество внешних компонентов. Все выходы драйверов защищены от электростатических разрядов (ESD). Трансиверы MAX13410E и MAX13411E имеют степень защиты ±14 кВ (Human Body Model – модель тела человека), у приемопередатчиков MAX13412E и MAX13413E этот параметр имеет значение ±15 кВ. Микросхемы MAX13410E и MAX13412E оснащены драйверами с пониженной скоростью нарастания выходного напряжения. Это снижает радиопомехи и обеспечивает передачу и прием без ошибок до максимальной скорости 500 кбит/с. Полноскоростные трансиверы MAX13411E и MAX13413E имеют максимальную скорость обмена до 16 Мбит/с. Все рассматриваемые микросхемы имеют индустриальный диапазон рабочих температур -40...85°С.

Таблица 1. Параметры трансиверов RS-485 со встроенными LDO-стабилизаторами

Наименование

AutoDirection*

Скорость
передачи, (макс.)

Ограничение
скорости нарастания напряжения

Корпус

Купить

MAX13410EESA+

500 кбит/с

+

8 SO-EP**

MAX13411EESA+

16 Мбит/с

8 SO-EP**

MAX13412EESA+

+

500 кбит/с

+

8 SO-EP**

MAX13413EESA+

+

16 Мбит/с

8 SO-EP**

*AutoDirection – автоматическое определение направления передачи/приема информации. **EP – Exposed Paddle – металлическое основание корпуса (теплоотвод) для припаивания к общему проводу.



Серия MAX1341xE состоит из четырех трансиверов. Две микросхемы MAX13412E и MAX13413E кроме встроенного LDO-стабилизатора имеют дополнительную функцию AutoDirection – автоматическое определение направления приема/передачи информации, что позволяет упростить схему управления и отказаться от одного оптрона для гальванической развязки сигналов, подключенных к микроконтроллеру. Это проиллюстрировано на рисунках 2 и 3. На рисунке 2 интерфейсная схема содержит три оптических изолятора для обеспечения развязки сигналов микроконтроллера (микросхемы MAX13410E и MAX13411E не оснащены функцией AutoDirection).

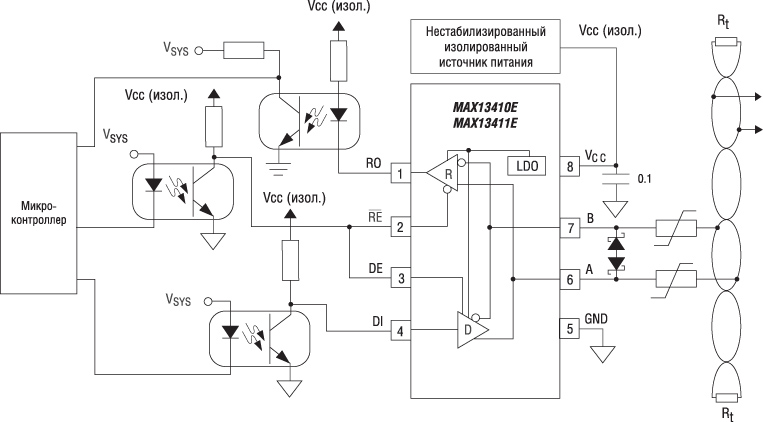

Рис. 2. Схема включения трансиверов MAX13410E и MAX13411E без функции AutoDirection
(требуется три оптрона для гальванической развязки сигналов микроконтроллера)

На рисунке 3 показана рекомендуемая схема включения микросхем MAX13412E и MAX13413E с функцией AutoDirection (появилась возможность обойтись всего двумя оптоизоляторами и уменьшить ток потребления за счет снижения количества оптронов).

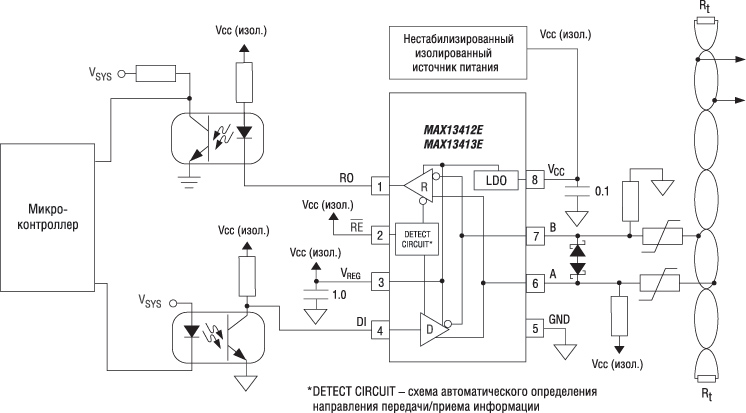

Рис. 3. Схема включения трансиверов MAX13412E и MAX13413E с функцией AutoDirection
(требуется всего два оптрона для гальванической развязки сигналов микроконтроллера)
