IRD1 - гибридная схема, которая вместе с инфракрасным импульсным передатчиком (IRT1) позволяет реализовать инфракрасный барьер
IRD1 выявляет ИК-импульсы и активизирует выходной сигнал, если барьер прерывается объектом
Благодаря толстоплёночной гибридной технологии показывают стабильные электрические характеристики
Особенности
высокая защищённость от радиопомех
корпус с однорядным расположением выводов (SIL)
Применения
жилые и коммерческие системы безопасности
автоматические системы открытия дверей

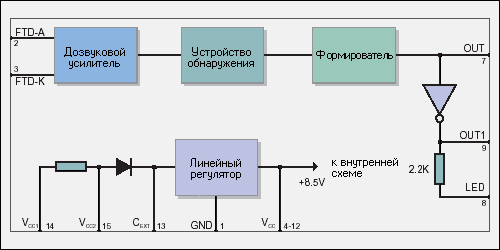

Блок-диаграмма
Электрические характеристики
Токр.=25°С, если иначе не определено
Характеристики
Мин.
Тип.
Макс.
Ед. измер.
Ucc1
Напряжение питания
18
24
32
В
Ucc2
Напряжение питания
9
12
18
В
Iраб
Потребляемый ток
3
mA
Fir
Частота инфракрасных импульсов
300
400
КГц
Iвых
Ток стока на выходе
20
mA
Траб
Диапазон рабочих температур
-20
+80
°C
Назначение выводов
GND Земля
FTD-A Анод фотодиода
FTD-K Катод фотодиода
Vcc Напряжение питания внутреннего каскада
Out Выходной сигнал (Низкий, если импульс принимается)
LED Сигнал управления светодиодом
Out1 Выходной сигнал (Высокий, если импульс принимается)
Vcc Напряжение питания внутреннего каскада
Сext Внешний конденсатор фильтра
Vcc1* 24B =/~ напряжение питания
Vcc2* 12 В =/~ напряжение питания
* Необходим только один источник питания (12 или 24В)
Механические размеры

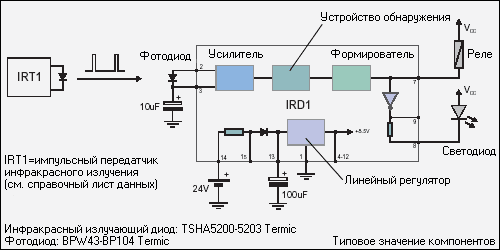

Типовое применение
