PID1 - гибридная схема, которая позволяет реализовать, с добавлением нескольких внешних компонентов, приёмник инфракрасного излучения
Обнаружение базируется на инфракрасном излучении, испускаемым телом человека
Благодаря толстоплёночной гибридной технологии показывают стабильные электрические характеристики
Особенности
высокая защищённость от радиопомех
корпус с однорядным расположением выводов (SIL)
Применения
жилые и коммерческие системы безопасности
автоматические системы открытия дверей

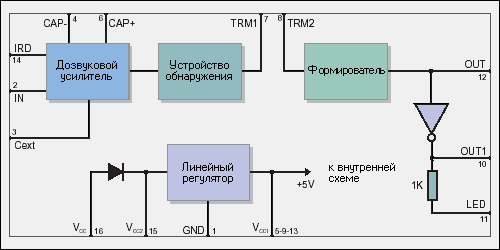

Блок-диаграмма
Электрические характеристики
Токр.=25°С, если иначе не определено
Характеристики
Мин.
Тип.
Макс.
Ед. измер.
Ucc
Напряжение питания
9
12
16
В
Iраб
Потребляемый ток
5
mA
G
Коэффициент усиления усилителя
70
dB
Bw
Полоса пропускания усилителя
1
10
КГц
Iвых
Ток стока на выходе
20
mA
Траб
Диапазон рабочих температур
-10
+70
°C
Назначение выводов
GND Земля
IN Вход ИД-датчика
Cext Внешний конденсатор
CAP- Внешний конденсатор (-)
Vcc Напряжение питания внутреннего каскада
CAP+ Внешний конденсатор (+)
TRM1 Внешний подстроечный резистор
TRM2 Внешний подстроечный резистор
Vcc Напряжение питания внутреннего каскада
Out1 Выходной сигнал (активный низкий)
LED Сигнал управления светодиодом
OUT Выходной сигнал (активный высокий)
Vcc Напряжение питания внутреннего каскада
IRD Сток ИК- датчика
Vcc2 Выход напряжения +12 В
Vcc Вход напряжения питания
Механические размеры

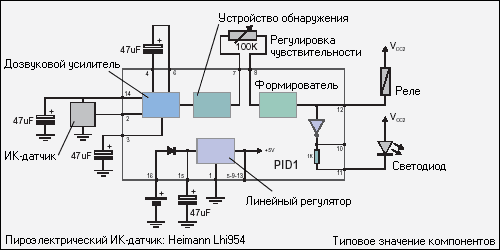

Типовое применение
Поставляемые компоненты
