RR1-XXX

Сверхрегенеративный радиоприёмник на фиксированной частоте

Основные характеристики


RR1-XXX - сверхрегенеративный приёмник данных
Типовая чувствительность выше -100dBm (2.2uVrms) на согласованную нагрузку 50 Ом
Частота настройки может быть указана заказчиком в диапазоне 200-450МГц
Эти стабильные электрические характеристики получены благодаря "гибридной толстоплёночной" технологии.

ХХХ: рабочая частота, указываемая заказчиком (200÷450МГц)

Стандартные европейские и американские частоты (315 МГц, 418 МГц, 433.92 МГц) легко доступны со склада.
Применения
  • бытовые системы безопасности
  • автомобильные сигнальные системы
  • дистанционное управление воротами

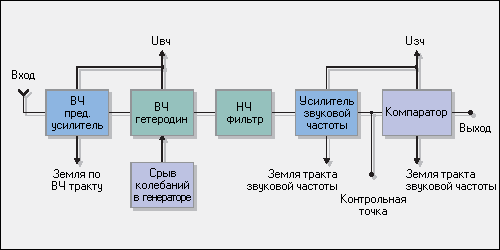

Блок-диаграмма
Электрические характеристики Токр.=25°С, если иначе не определено
 Характеристики Мин. Тип. Макс. Ед. измер.
Uвч Напряжение питания по ВЧ 4,55 5,5В
Uзч Напряжение питания по ЗЧ 4,55 5,5В
Is Ток потребления  2,53,5 mA
Fw Рабочая частота 200  450МГц
 Точность настройки  ±0.5  МГц
Bw Полоса пропускания -3dB  ±2 ±3 МГц
 Скорость передачи данных   2KГц
 Чувствительность по ВЧ (100% АМ) -100-105  dBm
 Уровень излучаемого спектра  -65-60 dBm
Uol Низкий уровень выходного напряжения   0,6В
Uoh Высокий уровень выходного напряжения 3,6   В
Ток Диапазон рабочих температур -25  +80°C
Назначение выводов
  1. +V (ВЧ тракт)
  2. Земля (ВЧ тракт)
  3. Вход
  4. НП
  5. НП
  6. НП
  7. Земля (ВЧ Тракт)
  8. НП
  9. НП (Не подключено)
  10. +V (тракт ЗЧ)
  11. Земля (Тракт ЗЧ)
  12. +V (Тракт ЗЧ)
  13. Контрольная точка
  14. Выход
  15. +V (Тракт ЗЧ)
Механические размеры

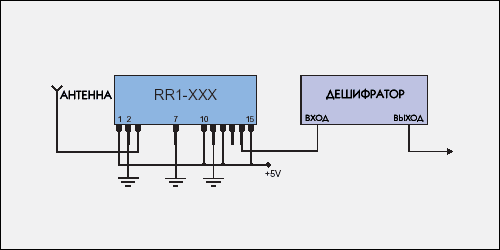

Типовое применение


Поставляемые компоненты
