RR10-XXX
Свехрегенеративный радиоприёмник с узкой полосой пропускания – лазерная подстройка индуктивности
 |
Основные характеристики
RR10-XXX - сверхрегенеративный приёмник данных
Типовая чувствительность выше -100dBm (2.2uVrms) на согласованную нагрузку 50 Ом
Уровень излучения: -70 dBm типовой (каскодное включение)
Полоса пропускания по уровню:
| -3dB |
±1.5MГц |
| -30dB |
±5MГц |
| -50dB |
±7MГц |
Высокая точность получается благодаря процессу лазерной подстройки. ЗАПАТЕНТОВАНО.
Соответствует требованиям I-ETS 300 220
|
ХХХ: рабочая частота, указываемая заказчиком (200÷450МГц)
Стандартные европейские и американские частоты (315 МГц, 418 МГц, 433.92 МГц) легко доступны со склада.
| Применения
- бытовые системы безопасности
- автомобильные сигнальные системы
- отдалённая контрольно-пропускная служба
- сообщение датчика
|

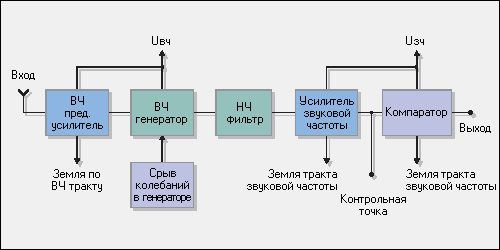

| Блок-диаграмма |
 |
| Электрические характеристики
| Токр.=25°С, если иначе не определено
|
| | Характеристики |
Мин. |
Тип. |
Макс. |
Ед. измер. |
| Uвч |
Напряжение питания по ВЧ |
4,5 | 5 |
5,5 | В |
| Uзч |
Напряжение питания по ЗЧ |
4,5 | 5 |
5,5 | В |
| Is |
Ток потребления | |
1,2 | 1,5 |
mA |
| Fw |
Рабочая частота |
200 | |
450 | МГц |
| | Точность настройки | |
±0.2 |
±0.5 |
МГц |
| Bw |
Полоса пропускания -3dB | |
±1.5 |
±2 |
МГц |
| | Скорость передачи данных | | |
2 | KГц |
| | Чувствительность по ВЧ (100% АМ) |
-100 | -102 | |
dBm |
| | Уровень излучаемого спектра | |
-65 | -60 |
dBm |
| Uol |
Низкий уровень выходного напряжения | | |
0,6 | В |
| Uoh |
Высокий уровень выходного напряжения |
3,6 | | |
В |
| Ток |
Диапазон рабочих температур |
-25 | |
+80 | °C |
|
Назначение выводов
- +V (ВЧ тракт)
- Земля (ВЧ тракт)
- Вход
- НП
- НП
- НП
- Земля (ВЧ Тракт)
- НП
- НП (Не подключено)
- +V (Тракт ЗЧ)
- Земля (Тракт ЗЧ)
- +V (Тракт ЗЧ)
- Контрольная точка
- Выход
- +V (Тракт ЗЧ)
| Механические размеры
|

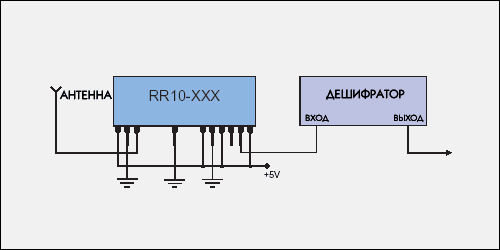

| Типовое применение |
 |
|
|
Поставляемые компоненты
|
