RR8-XXX
Свехрегенеративный радиоприёмник с очень низким потреблением – 3-х вольтовое питание
 |
Основные характеристики
RR8-XXX - сверхрегенеративный приёмник данных
Типовая чувствительность выше -90dBm на согласованную нагрузку 50 Ом
Потребление тока типовое - 0,5mA
Малое время включения (150 мсек)
Микросхема сохраняет высокочастотную стабильность при механических колебаниях, транспортировке, в широком диапазоне температур
Высокая точность получается благодаря процессу лазерной подстройки. ЗАПАТЕНТОВАНО.
|
ХХХ: рабочая частота, указываемая заказчиком (200÷450МГц)
Стандартные европейские и американские частоты (315 МГц, 418 МГц, 433.92 МГц) легко доступны со склада.
| Применения
- портативные устройства, питаемые от батареи
- бытовые системы безопасности
- автомобильные сигнальные системы
- отдалённая контрольно-пропускная служба
- сообщение датчика
|

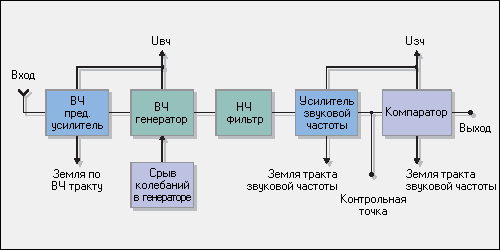

| Блок-диаграмма |
 |
| Электрические характеристики
| Токр.=25°С, если иначе не определено
|
| | Характеристики |
Мин. |
Тип. |
Макс. |
Ед. измер. |
| Uвч, Uзч |
Напряжение питания по ВЧ и ЗЧ |
2,7 | 3 |
3,3 | В |
| Is |
Ток потребления | |
0,5 | |
mA |
| Fw |
Рабочая частота |
280 | |
450 | МГц |
| | Точность настройки | |
±0.2 |
±0.5 |
МГц |
| Bw |
Полоса пропускания -3dB | |
±2 |
±3 |
МГц |
| | Скорость передачи данных | | |
2 | KГц |
| | Чувствительность по ВЧ (100% АМ) | |
-90 | |
dBm |
| | Уровень излучаемого спектра | |
-65 | -60 |
dBm |
| Твкл |
Время включения | |
150 | |
мсек. |
| Ток |
Диапазон рабочих температур |
-25 | |
+80 | °C |
|
Назначение выводов
- +V (ВЧ тракт)
- Земля (ВЧ тракт)
- Вход
- НП
- НП
- НП
- Земля (ВЧ Тракт)
- НП
- НП (Не подключено)
- НП
- Земля (Тракт ЗЧ)
- +V (Тракт ЗЧ)
- Контрольная точка
- Выход
- +V (Тракт ЗЧ)
| Механические размеры
|

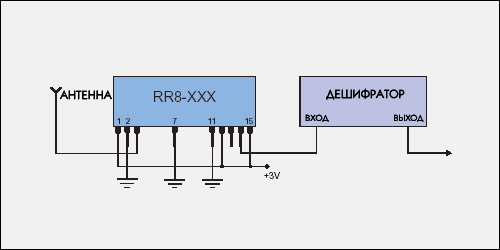

| Типовое применение |
 |
|
|
