RRS3-XXX

АМ Супергетеродинный радиоприёмник с фильтром и предусилителем на входе

Основные характеристики


RRS3-XXX - АМ супергетеродинный приёмник данных с предусилителем во входном каскаде и фильтром
Промежуточная частота: 500 КГц
Типовая чувствительность: -106dBm
Потребляемый ток: 5 mA (тип.)
Соответствует требованиям I-ETS 300-220

ХХХ: рабочая частота, указываемая заказчиком (315; 418; 433,92 МГц) Применения
  • беспроводные системы безопасности
  • автомобильные сигнальные системы
  • отдалённая контрольно-пропускная служба
  • сообщение датчика

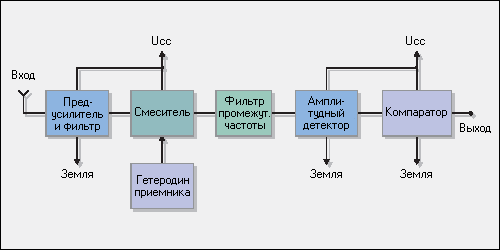

Блок-диаграмма
Электрические характеристики Токр.=25°С, если иначе не определено
 Характеристики Мин. Тип. Макс. Ед. измер.
Ucc Напряжение питания 4,55 5,5В
Is Потребляемый ток  56 mA
Fr Принимаемая частота  433,92  МГц
 Чувствительность по ВЧ (100% АМ)*  -106  dBm
Bw Полоса пропускания по уровню -3dB  ±400  KГц
 Максимальная скорость передачи данных   3KГц
 Уровень излучаемого спектра  -70-65 dBm
Uol Низкий уровень выходного напряжения (I=-200uA)   0,6В
Uoh Высокий уровень выходного напряжения (I=10uA) Ucc-0,5   В
Траб Диапазон рабочих температур -25  +80°C

*Лучшие результаты получают при использовании системы кодирования передачи со средним значением по постоянному току независимым от содержания данных ( двухфазный Манчестерский код).

Назначение выводов
  1. +Vcc
  2. Земля
  3. Вход
  4. НП
  5. НП
  6. НП
  7. Земля
  8. НП
  9. НП (Не подключено)
  10. НП
  11. Земля
  12. НП
  13. НП
  14. Выход
  15. +Vcc
Механические размеры

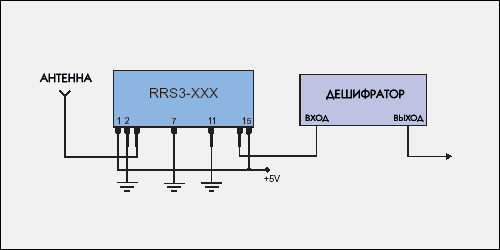

Типовое применение
