Радиопередающий модуль с резонатором на поверхностных акустических волнах (ПАВ) и внешней антенной
Основные характеристики
RT5-XXX - гибридная схема, которая позволяет реализовать полный радиопередатчик, дополненный схемой кодирования
Благодаря толстоплёночной гибридной технологии показывают стабильные электрические характеристики
XXX: рабочая частота (315; 418; 433,92 МГц)
Соответствует требованиям I-ETS 300-220 (RT5-433,92-IETS)
Особенности
высокая надёжность
плоский корпус DIL
Применения
беспроводные системы безопасности
автомобильные сигнальные системы
отдалённая контрольно-пропускная служба
сообщение датчика

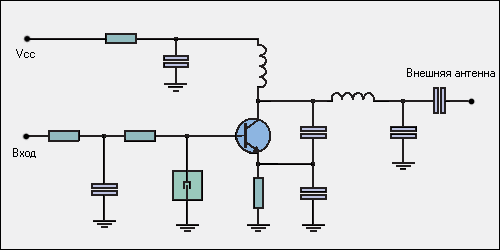

Принципиальная схема
Электрические характеристики
Токр.=25°С, если иначе не определено
Характеристики
Мин.
Тип.
Макс.
Ед. измер.
Ucc
Напряжение питания
2
14
В
Iраб
Потребляемый ток (Vcc=5B, вход=1КГц меандр)
3
mA
Fw
Рабочая частота
303,8
433,92
МГц
Pвых
Высокочастотная выходная мощность на 50 Ом (Vвх=5В, Vcc=12В)
7
10
dBm
Гармоническое паразитное излучение
-35
dBc
Vвх
Входное напряжение
2
Vcc
B
Максимальная скорость передачи данных
4
КГц
Траб
Диапазон рабочих температур
-25
+80
°C
Обычно, оборудование, использующее это устройство, требует замера эмиссии и правительственного одобрения при ответственности изготовителя оборудования.
Назначение выводов
EA Внешняя антенна
IN Вход модуляции
GND Земля
Vcc Напряжение питания
Механические размеры

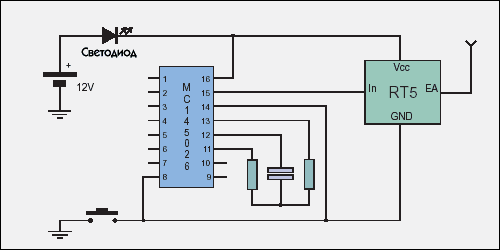

Типовое применение
Поставляемые компоненты
