RTQ1-XXX

Радиопередающий модуль с кварцевым генератором и внешней антенной

Основные характеристики


RTQ1-XXX - гибридная схема, которая позволяет реализовать полный радиопередатчик, дополненный схемой кодирования
Благодаря толстоплёночной гибридной технологии показывают стабильные электрические характеристики
XXX: рабочая частота (315; 433,92; 868,35 МГц)

Особенности
  • высокая
  • плоский корпус DIL
Применения
  • беспроводные системы безопасности
  • автомобильные сигнальные системы
  • отдалённая контрольно-пропускная служба
  • сообщение датчика

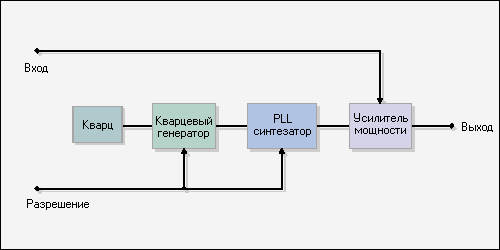

Блок-диаграмма
Электрические характеристики Токр.=25°С, если иначе не определено
 Характеристики Мин. Тип. Макс. Ед. измер.
Ucc Напряжение питания 2,23,3 4В
Iраб Потребляемый ток  78 mA
Iпок Ток в состоянии покоя (IN=NE - низкое)   100nA
Fw Рабочая частота  315/433,92/868,35  МГц
Pвых Высокочастотная выходная мощность на 50 Ом (Vcc=3,3В)  +5/+5/+1  dBm
 Гармоническое паразитное излучение  -40  dBc
Vвх Входное напряжение 1,5  VccB
 Максимальная скорость передачи данных   9,6КГц
 Время включения (EN-> полный выход радиочастоты)   1мсек
Траб Диапазон рабочих температур -25  +80°C

EN IN СОСТОЯНИЕ
Низкое НизкоеРежим выключенного питания
Высокое Высокое/Низкое Режим передачи

Назначение выводов
  1. EN Разрешение
  2. IN Вход данных
  3. GND Земля
  4. Vcc Напряжение питания
  5. GND Земля
  6. EA Внешняя антенна
Механические размеры

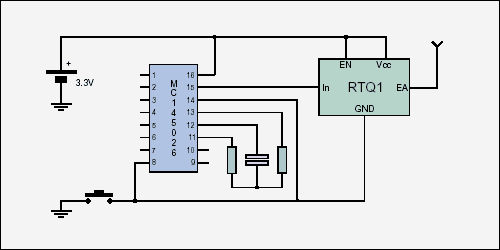

Типовое применение


Поставляемые компоненты
