UTR1 - гибридная схема, которая позволяет реализовать, с добавлением нескольких внешних компонентов, сверхзвуковой чувствительный элемент
Обнаружение базируется на изменении амплитуды полученных ультразвуковых сигналов (40КГц) вследствие перемещения объекта
Благодаря толстоплёночной гибридной технологии показывают стабильные электрические характеристики
Особенности
высокая надёжность
корпус с однорядным расположением выводов (SIL)
Применения
автомобильные сигнальные системы
жилые и коммерческие системы безопасности
автоматические системы открытия дверей

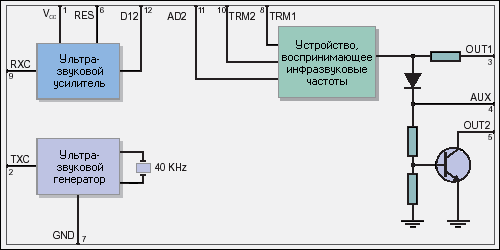

Блок-диаграмма
Электрические характеристики
Токр.=25°С, если иначе не определено
Характеристики
Мин.
Тип.
Макс.
Ед. измер.
Ucc
Напряжение питания
9
12
16
В
Iраб
Потребляемый ток
9
mA
G
Коэффициент усиления ультразвукового усилителя
50
dB
Fu
Ультразвуковая частота
38
40
42
КГц
Iвых
Ток стока на выходе 2
100
mA
Траб
Диапазон рабочих температур
-20
+80
°C
Назначение выводов
Vcc Напряжение питания
TXC Выход на ультразвуковой пьезокерамический передатчик (TXCAP)
OUT1 Выходной сигнал (Uвых 'высокое, если объект двигается)
AUX Дополнительный выходной сигнал
OUT2 Выход2 (открытый коллектор)
RES Вход нагрузочного резистора
GND Земля
TRM1 Внешний подстроечный резистор
RXC Вход от ультразвукового пьезокерамического приёмника (RXCAP)
TRM2 Внешний подстроечный резистор
AD2 Анод внешнего диода D2
D12 Общая точка внешних диодов D1 и D2
Механические размеры

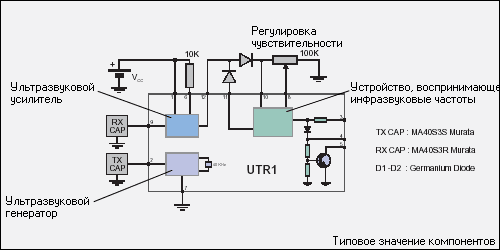

Типовое применение
Поставляемые компоненты
